oventrop OKF-MQ25 Montageanleitung

D

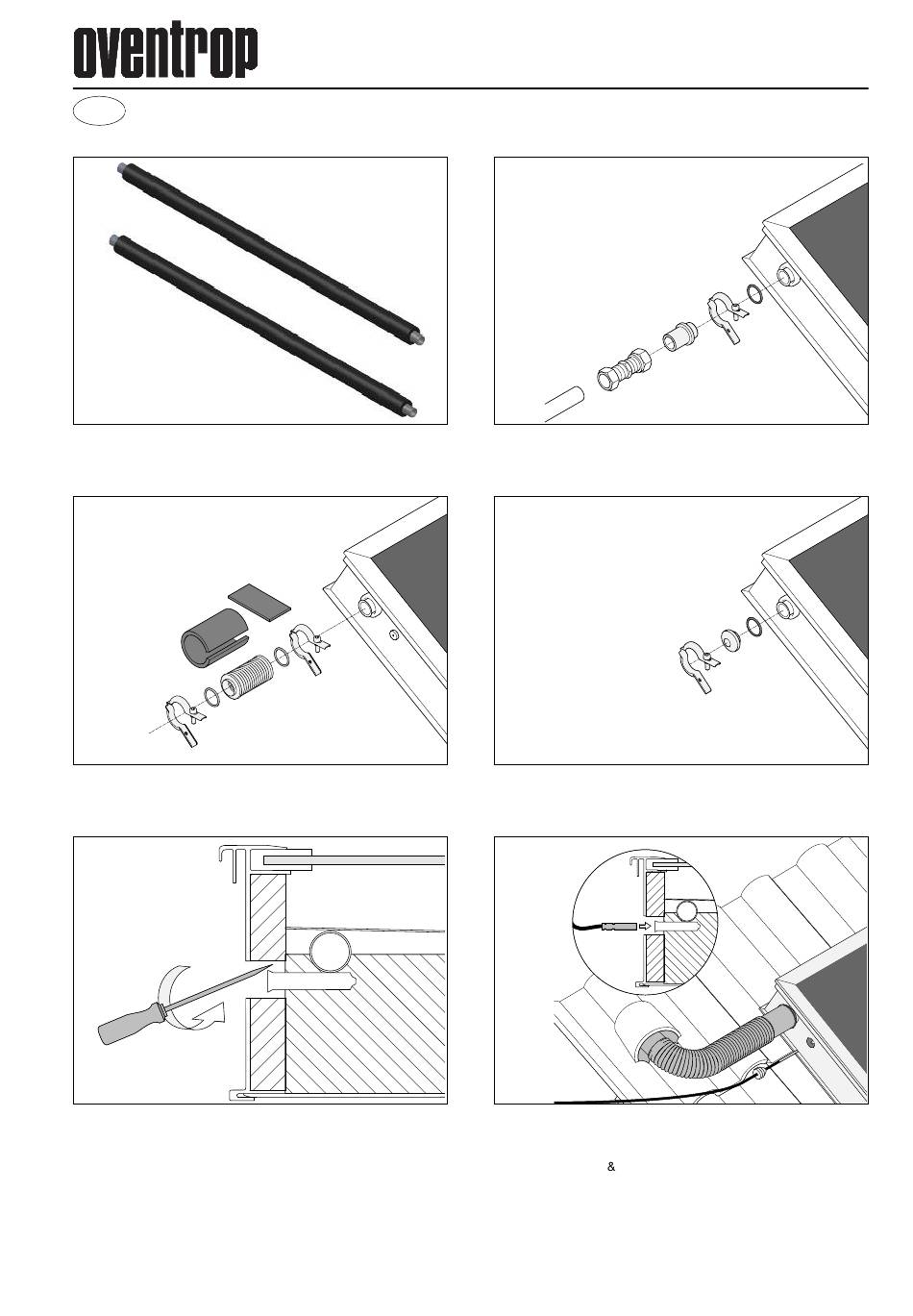

Abb. 1 Kollektoranschlussleitung: Edelstahlwellschlauch mit Isolierung
und UV- beständigem Faltenbalg gegen Tierverbiss
Abb. 3 Kollektorverbindungsleitung montieren: Kurze Feld-kompensato-
ren mit montiertem O-Ring in den Kollektoranschluss einschieben, die
Klemmschelle festziehen, bis sich die Schenkel fast berühren. Ab dem 6.
Kollektorfeld längeren Feldkompensator (Art.Nr. 1361448) verwenden.
Abb. 5 Fühlermontage: Gummistopfen mit Schraubendreher herausdre-
hen, ggf. Fühlerhülse mit Schraubendreher freilegen.
Technische Änderungen vorbehalten.
136148082 07/2014
Montageschritte für die Befestigung des Kollektorverbindungsschlauchs
2 x
Premium Armaturen + Systeme
„OKF-MQ25" Flachkollektor
Abb. 2 Kollektoranschluss an Solarkreislauf: Klemmring- Anschlussver-
schraubung mit der Kollektoranschlussleitung und der Anschlusshülse
verbinden. Die Anschlusshülse in den Kollektoranschluss stecken und
mit der Klemmschelle festziehen.
Abb. 4 Kollektorstopfen: O-Ring auf Stopfen montieren, den Stopfen in
den Kollektoranschluss einschieben und mit der Klemmschelle festzie-
hen, bis sich beide Schenkel der Klemmschelle fast berühren.
Abb. 6 Fühlermontage: Fühler durch den Gummistopfen führen und
Fühlerspitze in Fühlerhülse stecken. Gummistopfen wieder eindrehen.
