Inhaltszusammenfassung für uebler primavelo pro Alu
Seite 1

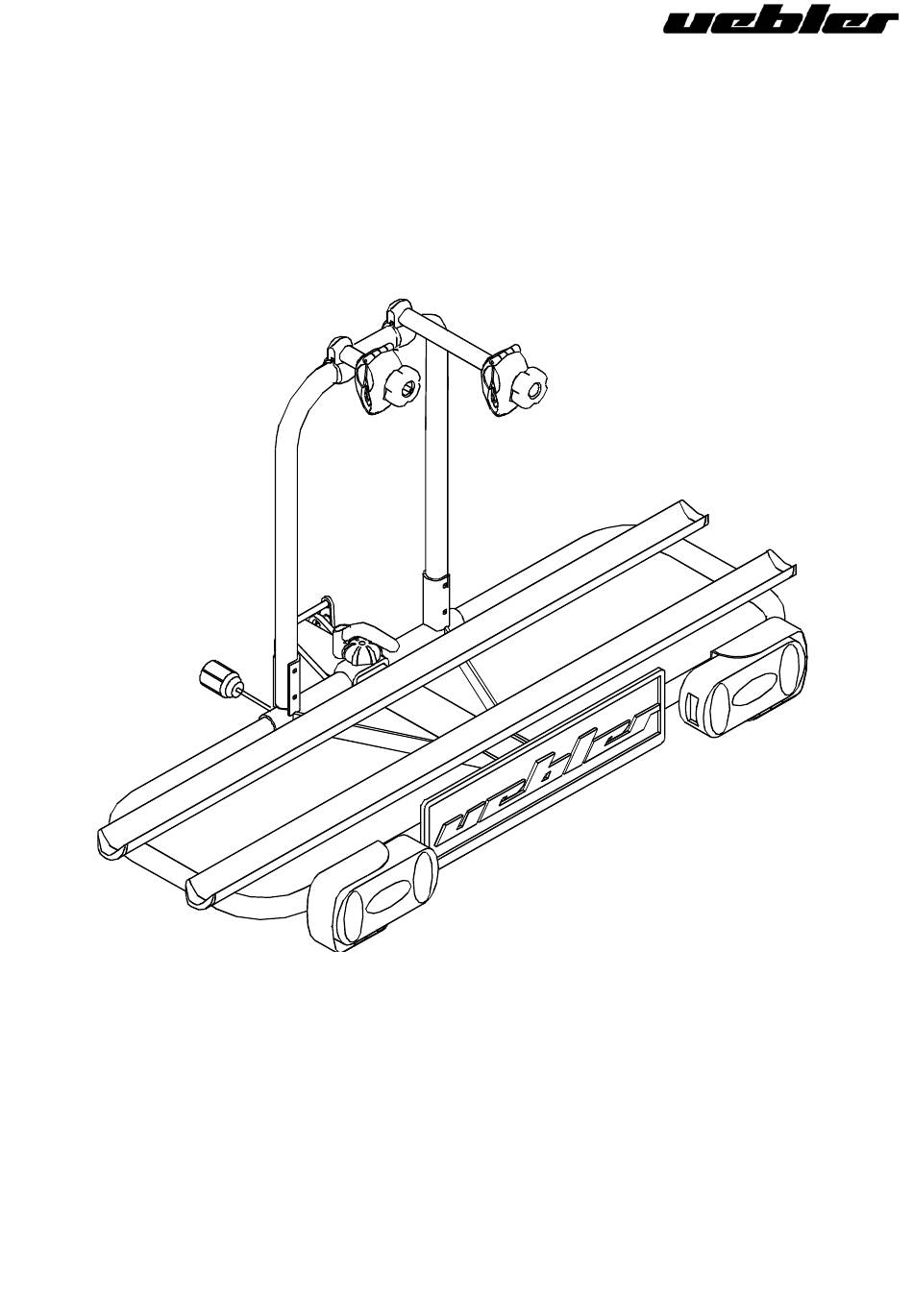

Heckträger primavelo pro Alu für Anhängerkupplungen mit einem D- Wert 6,7 kN ≥ Best.-Nr. 15530 EG- BE: e11*74/483*79/488*0205*00 TÜV- Teilegutachten- Nr.: 375-0137-01 FBTP MONTAGE- UND BETRIEBSANLEITUNG In einer Welt des Überflusses und der Massenproduktion sind Qualität und Design entscheidende Faktoren. Wir verbinden unseren Namen und die Gestaltung unserer Produkte mit der Vorstellung von höchster Qualität und anspruchsvollstem Design.
Seite 9
Montageanleitung Kupplungsträger 15530 Heckträger primavelo pro Alu für Anhängerkupplungen mit einem D- Wert 6,7 kN ≥ Best.-Nr. 15530 EG- BE: e11*74/483*79/488*0205*00 TÜV- Teilegutachten- Nr.: 375-0137-01 FBTP MONTAGEANLEITUNG Seite:1/8...
Seite 10
Montageanleitung Kupplungsträger 15530 Ihr Träger besteht aus folgenden Baugruppen: Trägerbügel Leuchtenschutz Spannhebel Fahrradschiene mit Zubehör Trägerklappe mit Adaptereinheit Abstandshalter kurz 4a/ 4b Rückleuchte rechts/ links Abstandshalter lang Kennzeichenhalterung Ihr Zubehör besteht aus folgenden Bauteilen: 4x Endkappe 2x Distanzhülse 8x Mutter DIN986 M6 2x Schraube DIN7971 Fahrradschiene 5,5x16...
Seite 11
Montageanleitung Kupplungsträger 15530 1. Vormontage der Abstandshalter: Montage der Abstandshalter auf dem Trägerrahmen: Die Abstandshalter sind mit je 2 Einsätzen ausgerüstet, welche vor der Montage in die Schellen eingelegt werden. Entnehmen Sie die Einsätze der Tüte und stecken Sie die Einsätze in die entsprechende Öffnungen der Schellen.
Seite 12
Montageanleitung Kupplungsträger 15530 2. Montage des Trägers Bitte ziehen Sie bei der Montage alle Verschraubungen mit einem Drehmoment von 7Nm an. Scheibe Ø12,5 2.1. Spannhebel fetten und aufdrehen 2.2. Endkappen eindrücken Hutmutter M6 Scheibe Ø6,4 Schraube M6x45 2.3. Trägerrahmen an Trägerklappe befestigen 2.4.
Seite 13
Montageanleitung Kupplungsträger 15530 Blechschraube 5,5 Unterlegscheiben - aus Kennzeichen- Unterlegscheibe Ø6,4 verstärker ausbrechen 2.7. Kennzeichenhalterung befestigen 2.8. Kennzeichen einklipsen Schraube M6x45 2.9. Vorbereitung der Fahrradschienen: Befestigungsschraube einschieben, Endkappe eindrücken Stahl-Formscheibe Hutmutter M6 2.10. Befestigung der Fahrradschienen Seite:5/8...
Seite 14
Montageanleitung Kupplungsträger 15530 3. Anbau ans Fahrzeug: 3.1. Diebstahlsicherung entfernen 3.2. Spannhebel aufdrehen 3.3. Entriegeln 3.4. Träger waagrecht auf AHK aufschieben 3.5. Träger zum Fahrzeug kippen 3.6. Verriegelungsmechanismus betätigen 3.7. Träger abkippen 3.8. Spannhebel festziehen 3.9. Beleuchtung einstecken, überprüfen Seite 6/8...
Seite 15
Montageanleitung Kupplungsträger 15530 4. Befestigung der Fahrräder: 4. Befestigung der Fahrräder: Bitte beachten Sie bei der Beladung die Position der Pedale des ersten Fahrrades: diese dürfen den Trägerrahmen Bitte beachten Sie bei der Beladung die Position der Pedale des ersten Fahrrades: diese dürfen den Trägerrahmen nicht berühren, da es sonst während der Fahrt zu Beschädigungen der Oberflächen kommen kann.
Seite 16
- Der Fahrzeughalter bzw. -führer ist für die sichere Befestigung des Trägers, des Zubehörs und der Ladung grundsätzlich alleine verantwortlich. - Für Montage- und Anwendungsfehler sowie Lack- und Folgeschäden übernimmt die Fa. Uebler keine Haftung. - Die Kupplung muss für den Anbau eines Fahrradträgers geeignet sein: D- Wert ≥ 6,7kN, Material ≥. St52-3.
