8-Form-Becken
Drehen Sie anschließend die Kontermutter von hinten (Be-
ckenaußenseite) auf das Düsengewinde und schrauben Sie
sie fest.
Entnehmen Sie den Stellring sowie das innenlie-
gende Düsenauge, bevor Sie mit der Montage be-
ginnen. Diese werden erst nach der Folienmonta-
ge bzw. nach dem Düsenausschnitt wieder eingesetzt.
Einströmdüsen mit 32/38 mm-
i
Schlauchanschluss werden erst mit der Folie
montiert (siehe Seite 20).
4.4.4 Unterwasserscheinwerfer Compact
(Option)
Die Öffnung (Ø 121 mm) für die Einbaunische muss am
Stahlmantel angezeichnet, gebohrt, mit Stichsäge aus-
geschnitten und anschließend mit Rostschutzfarbe oder
Zinkspray behandelt werden.
Danach die Dichtung ohne Löcher auf die Rückseite der
Nische kleben, die Nische von innen nach außen durch das
Loch führen und an der Außenseite mit der Kontermutter
fixieren. Achten Sie darauf, dass die Kontermutter mit der
tiefen Seite voran auf die Nische geschraubt wird.
Wichtig: Eine der Lochdichtungen wird nun innen auf den

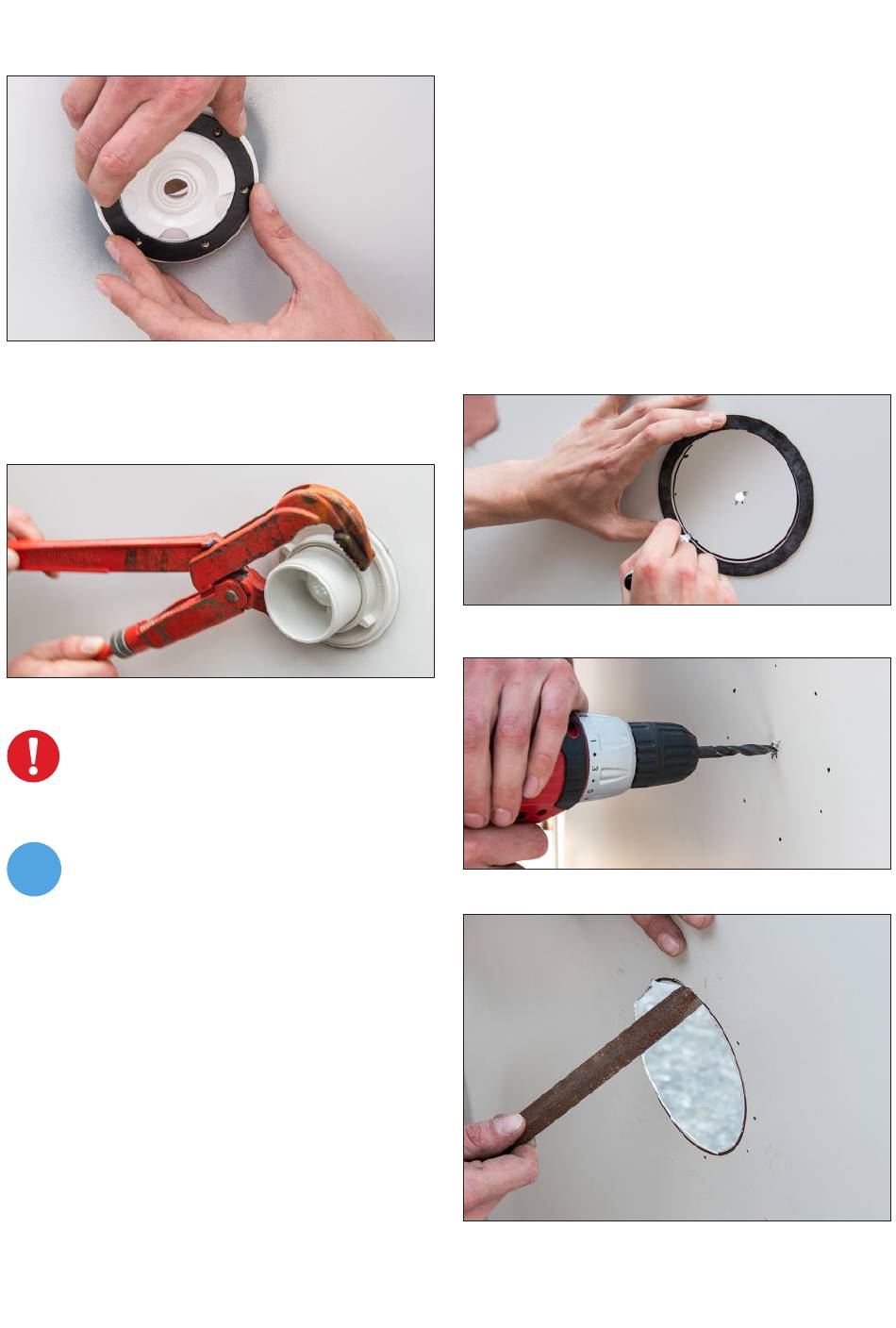

Abb. 35
Flanschrahmen geklebt!
Abb. 36
Aufbauanleitung für Stahlwandbecken
Abb. 37
Abb. 38
Abb. 39
