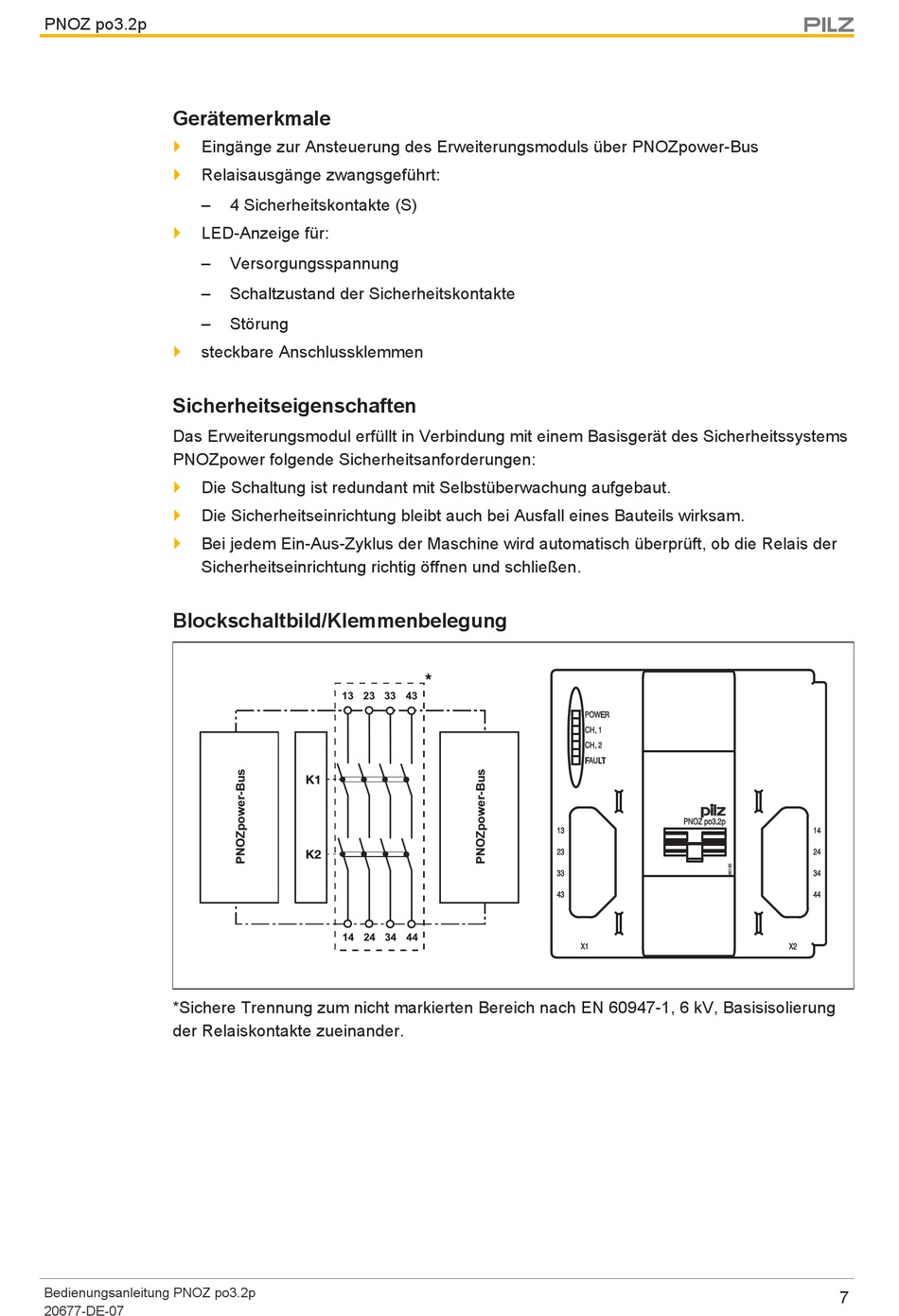

PNOZ po3.2p
Gerätemerkmale
Eingänge zur Ansteuerung des Erweiterungsmoduls über PNOZpower-Bus
}
Relaisausgänge zwangsgeführt:
}
–
LED-Anzeige für:
}
–
–
–
steckbare Anschlussklemmen
}
Sicherheitseigenschaften
Das Erweiterungsmodul erfüllt in Verbindung mit einem Basisgerät des Sicherheitssystems
PNOZpower folgende Sicherheitsanforderungen:
Die Schaltung ist redundant mit Selbstüberwachung aufgebaut.
}
Die Sicherheitseinrichtung bleibt auch bei Ausfall eines Bauteils wirksam.
}
Bei jedem Ein-Aus-Zyklus der Maschine wird automatisch überprüft, ob die Relais der
}
Sicherheitseinrichtung richtig öffnen und schließen.
Blockschaltbild/Klemmenbelegung
*Sichere Trennung zum nicht markierten Bereich nach EN 60947-1, 6 kV, Basisisolierung
der Relaiskontakte zueinander.
Bedienungsanleitung PNOZ po3.2p
20677-DE-07
4 Sicherheitskontakte (S)
Versorgungsspannung
Schaltzustand der Sicherheitskontakte
Störung
13 23 33 43
14 24 34 44
7
