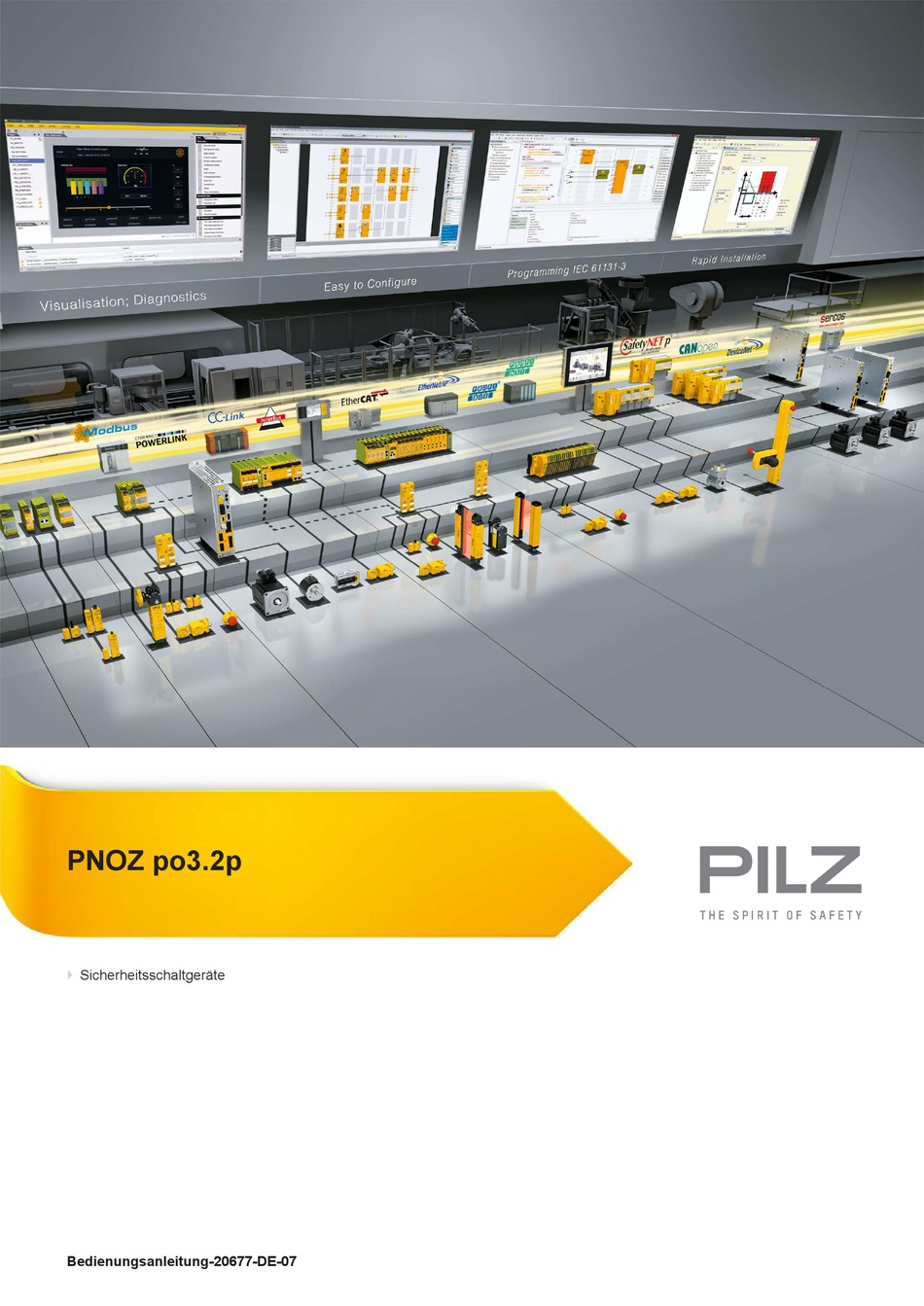

- Seite 1 PNOZ po3.2p Sicherheitsschaltgeräte Bedienungsanleitung-20677-DE-07...
- Seite 2 Vorwort Dieses Dokument ist das Originaldokument. Alle Rechte an dieser Dokumentation sind der Pilz GmbH & Co. KG vorbehalten. Kopien für den innerbetrieblichen Bedarf des Benutzers dürfen angefertigt werden. Hinweise und An- regungen zur Verbesserung dieser Dokumentation nehmen wir gerne entgegen.
-
Seite 3: Inhaltsverzeichnis
Qualifikation des Personals Gewährleistung und Haftung Entsorgung Zu Ihrer Sicherheit Gerätemerkmale Sicherheitseigenschaften Blockschaltbild/Klemmenbelegung Funktionsbeschreibung Montage Verdrahtung Betriebsbereitschaft herstellen Betrieb Statusanzeigen Fehler – Störungen Abmessungen in mm Technische Daten Sicherheitstechnische Kenndaten Ergänzende Daten Lebensdauerkurve Steckbare Klemmen abziehen Bestelldaten EG-Konformitätserklärung Bedienungsanleitung PNOZ po3.2p 20677-DE-07... -
Seite 4: Einführung
PNOZ po3.2p Einführung Gültigkeit der Dokumentation Die Dokumentation ist gültig für das Produkt PNOZ po3.2p. Sie gilt, bis eine neue Doku- mentation erscheint. Diese Bedienungsanleitung erläutert die Funktionsweise und den Betrieb, beschreibt die Montage und gibt Hinweise zum Anschluss des Produkts. -
Seite 5: Sicherheit
Anwendungstipps und informiert über Besonderheiten. Sicherheit Bestimmungsgemäße Verwendung Das PNOZ po3.2p ist ein Erweiterungsmodul des Sicherheitssystems PNOZpower. Es darf ausschließlich mit einem Basisgerät oder Ansteuermodul des modularen Sicherheitssys- tems PNOZpower eingesetzt werden. Das Erweiterungsmodul erfüllt Forderungen der EN 60947-5-1, EN 60204-1 und VDE 0113-1. -
Seite 6: Qualifikation Des Personals
Das Gerät erfüllt alle notwendigen Bedingungen für einen sicheren Betrieb. Beachten Sie jedoch Folgendes: Hinweis für Überspannungskategorie III: Wenn am Gerät höhere Spannungen als Kleinspannung (>50 V AC oder >120 V DC) anliegen, müssen angeschlossene Be- dienelemente und Sensoren eine Bemessungsisolationsspannung von mind. 250 V auf- weisen. Bedienungsanleitung PNOZ po3.2p 20677-DE-07... -
Seite 7: Gerätemerkmale
Bei jedem Ein-Aus-Zyklus der Maschine wird automatisch überprüft, ob die Relais der Sicherheitseinrichtung richtig öffnen und schließen. Blockschaltbild/Klemmenbelegung 13 23 33 43 14 24 34 44 *Sichere Trennung zum nicht markierten Bereich nach EN 60947-1, 6 kV, Basisisolierung der Relaiskontakte zueinander. Bedienungsanleitung PNOZ po3.2p 20677-DE-07... -
Seite 8: Funktionsbeschreibung
Montieren Sie das Gerät auf eine waagrechte Tragschiene. Bei anderen Einbaulagen können die in den technischen Daten angegebenen Werte für das Schaltvermögen nicht eingehalten werden. Auf der Geräterückseite des PNOZ po3.2p befinden sich 2 Buchsen. Das Basisgerät/Ansteuermodul und die Erweiterungsmodule werden über die mitgelie- ferten Steckbrücken verbunden. -
Seite 9: Gefahr Durch Elektrischen Schlag
Sorgen Sie an allen Ausgangskontakten bei kapazitiven und induktiven Lasten für eine ausreichende Schutzbeschaltung. Keine kleinen Ströme mit Kontakten schalten, über die zuvor große Ströme geführt wur- den. Beachten Sie die Verdrahtungs- und EMV-Anforderungen der EN 60204-1. Bedienungsanleitung PNOZ po3.2p 20677-DE-07... -
Seite 10: Betriebsbereitschaft Herstellen
Prüfung der Sicherheitsfunktion durch. Die Prüfung der Sicherheitsfunktion darf ausschließlich durch qualifiziertes Personal durch- geführt werden. Statusanzeigen LEDs zeigen den Status und Fehler während des Betriebs an: LED leuchtet POWER Versorgungsspannung liegt an. CH.1 Sicherheitskontakte von Kanal 1 sind geschlossen. Bedienungsanleitung PNOZ po3.2p 20677-DE-07... - Seite 11 PNOZ po3.2p CH.2 Sicherheitskontakte von Kanal 2 sind geschlossen. FAULT Fehlfunktion der Kontakte Bedienungsanleitung PNOZ po3.2p 20677-DE-07...
-
Seite 12: Fehler - Störungen
Abmessungen in mm Technische Daten Allgemein CCC, CE, EAC (Eurasian), TÜV, cULus Listed Zulassungen Elektrische Daten Versorgungsspannung 24 V Spannung Leistungsaufnahme Einschaltdauer 100 % Relaisausgänge Anzahl der Ausgangskontakte Sicherheitskontakte (S) unverzögert Gebrauchskategorie EN 60947-4-1 nach Norm Bedienungsanleitung PNOZ po3.2p 20677-DE-07... - Seite 13 Konv. therm. Strom bei 2 Kontakten 16 A Konv. therm. Strom bei 3 Kontakten 12 A Konv. therm. Strom bei 4 Kontakten 10 A Zeiten Einschaltverzögerung bei automatischem Start typ. 30 ms bei automatischem Start max. 50 ms Bedienungsanleitung PNOZ po3.2p 20677-DE-07...
- Seite 14 1 Leiter flexibel 0,5 - 4 mm², 20 - 10 AWG Anzugsdrehmoment bei Schraubklemmen 0,5 Nm Abmessungen Höhe 94 mm Breite 90 mm Tiefe 135 mm 490 g Gewicht Bei Normenangaben ohne Datum gelten die 2017-01 neuesten Ausgabestände. Bedienungsanleitung PNOZ po3.2p 20677-DE-07...
-
Seite 15: Sicherheitstechnische Kenndaten
Solange die Lebensdauerkurven nicht erreicht werden, kann der angegebene PFH-Wert unabhängig von der Schaltfrequenz und der Belastung verwendet werden, da der PFH- Wert den B10d-Wert der Relais sowie die Ausfallraten der anderen Bauteile bereits berück- sichtigt. Bedienungsanleitung PNOZ po3.2p 20677-DE-07... -
Seite 16: Lebensdauerkurve
Schaltspiele erfordert, kann mit dem PFH-Wert (siehe Technische Daten) gerechnet wer- den. Um die Lebensdauer zu erhöhen, an allen Ausgangskontakten für eine ausreichende Fun- kenlöschung sorgen. Bei kapazitiven Lasten sind eventuell auftretende Stromspitzen zu be- achten. Bei DC-Schützen Freilaufdioden zur Funkenlöschung einsetzen. Bedienungsanleitung PNOZ po3.2p 20677-DE-07... -
Seite 17: Steckbare Klemmen Abziehen
Durch Berühren leitender Teile können Sie bei angelegter Spannung durch einen Stromschlag schwer verletzt oder getötet werden. Ziehen und stecken Sie die steckbaren Anschlussklemmen nur im span- nungslosen Zustand. Bestelldaten Produkttyp Anschlussart Bestell-Nr. PNOZ po3.2p Schraubklemmen 773 631 Bedienungsanleitung PNOZ po3.2p 20677-DE-07... -
Seite 18: Eg-Konformitätserklärung
Diese(s) Produkt(e) erfüllen die Anforderungen der Richtlinie 2006/42/EG über Maschinen des europäischen Parlaments und des Rates. Die vollständige EG-Konformitätserklärung finden Sie im Internet unter www.pilz.com/support/downloads. Bevollmächtigter: Norbert Fröhlich, Pilz GmbH & Co. KG, Felix-Wankel-Str. 2, 73760 Ostfil- dern, Deutschland Bedienungsanleitung PNOZ po3.2p... -
Seite 19: Rückseite
Rückseite Support Technische Unterstützung von Pilz erhalten Sie rund um die Uhr. Niederlande Amerika Australien Brasilien +31 347 320477 +61 3 95600621 Österreich +55 11 97569-2804 Kanada Europa +43 1 7986263-0 Belgien, Luxemburg Schweiz +1 888-315-PILZ (315-7459) Mexiko +32 9 3217575...
