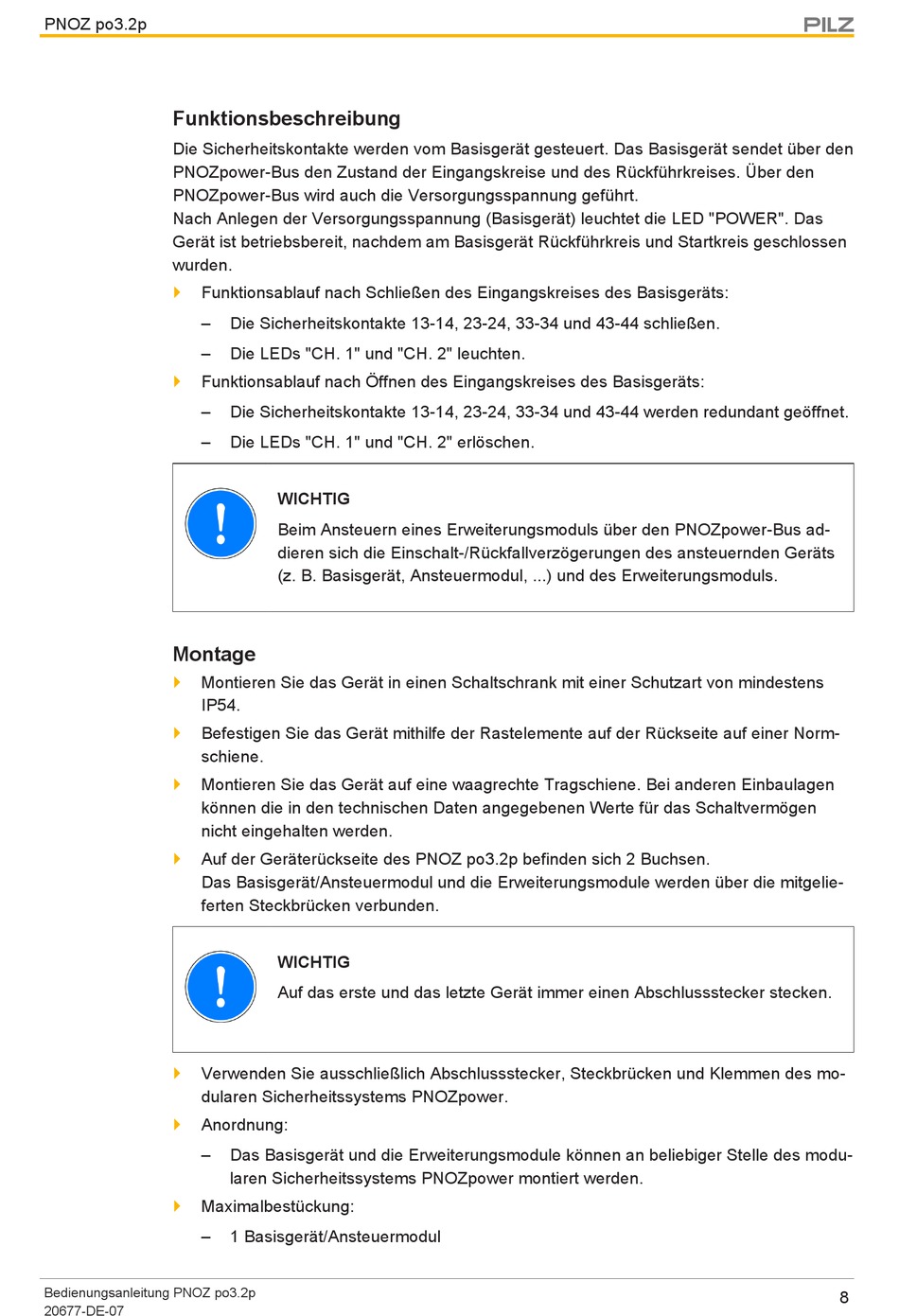

PNOZ po3.2p
Funktionsbeschreibung
Die Sicherheitskontakte werden vom Basisgerät gesteuert. Das Basisgerät sendet über den
PNOZpower-Bus den Zustand der Eingangskreise und des Rückführkreises. Über den
PNOZpower-Bus wird auch die Versorgungsspannung geführt.
Nach Anlegen der Versorgungsspannung (Basisgerät) leuchtet die LED "POWER". Das
Gerät ist betriebsbereit, nachdem am Basisgerät Rückführkreis und Startkreis geschlossen
wurden.
Funktionsablauf nach Schließen des Eingangskreises des Basisgeräts:
}
–
–
Funktionsablauf nach Öffnen des Eingangskreises des Basisgeräts:
}
–
–
Montage
Montieren Sie das Gerät in einen Schaltschrank mit einer Schutzart von mindestens
}
IP54.
Befestigen Sie das Gerät mithilfe der Rastelemente auf der Rückseite auf einer Norm-
}
schiene.
Montieren Sie das Gerät auf eine waagrechte Tragschiene. Bei anderen Einbaulagen
}
können die in den technischen Daten angegebenen Werte für das Schaltvermögen
nicht eingehalten werden.
Auf der Geräterückseite des PNOZ po3.2p befinden sich 2 Buchsen.
}
Das Basisgerät/Ansteuermodul und die Erweiterungsmodule werden über die mitgelie-
ferten Steckbrücken verbunden.
Verwenden Sie ausschließlich Abschlussstecker, Steckbrücken und Klemmen des mo-
}
dularen Sicherheitssystems PNOZpower.
Anordnung:
}
–
Maximalbestückung:
}
–
Bedienungsanleitung PNOZ po3.2p
20677-DE-07
Die Sicherheitskontakte 13-14, 23-24, 33-34 und 43-44 schließen.
Die LEDs "CH. 1" und "CH. 2" leuchten.
Die Sicherheitskontakte 13-14, 23-24, 33-34 und 43-44 werden redundant geöffnet.
Die LEDs "CH. 1" und "CH. 2" erlöschen.
WICHTIG
Beim Ansteuern eines Erweiterungsmoduls über den PNOZpower-Bus ad-
dieren sich die Einschalt-/Rückfallverzögerungen des ansteuernden Geräts
(z. B. Basisgerät, Ansteuermodul, ...) und des Erweiterungsmoduls.
WICHTIG
Auf das erste und das letzte Gerät immer einen Abschlussstecker stecken.
Das Basisgerät und die Erweiterungsmodule können an beliebiger Stelle des modu-
laren Sicherheitssystems PNOZpower montiert werden.
1 Basisgerät/Ansteuermodul
8
