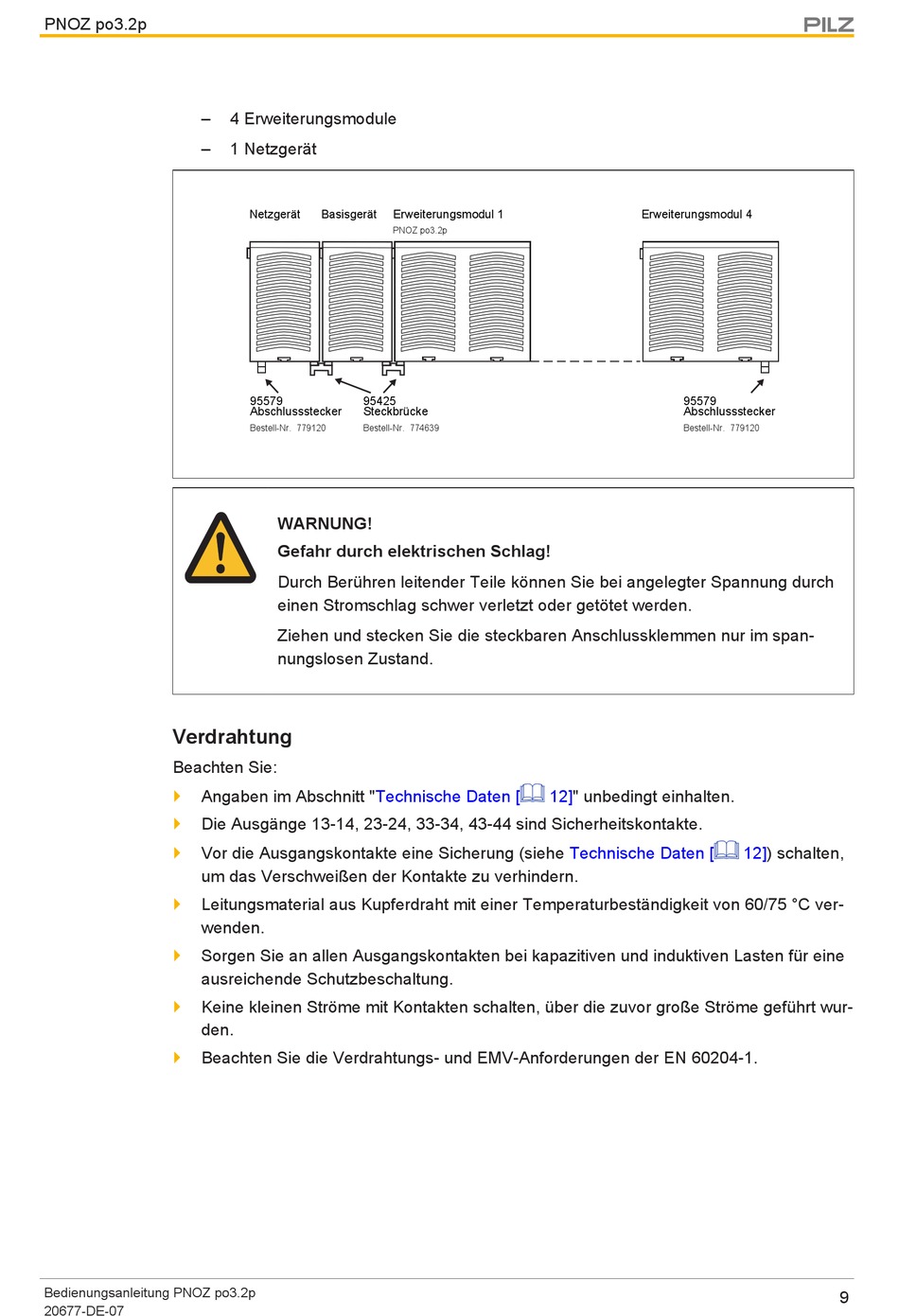

PNOZ po3.2p
–
–
Verdrahtung
Beachten Sie:
Angaben im Abschnitt
}
Die Ausgänge 13-14, 23-24, 33-34, 43-44 sind Sicherheitskontakte.
}
Vor die Ausgangskontakte eine Sicherung (siehe
}
um das Verschweißen der Kontakte zu verhindern.
Leitungsmaterial aus Kupferdraht mit einer Temperaturbeständigkeit von 60/75 °C ver-
}
wenden.
Sorgen Sie an allen Ausgangskontakten bei kapazitiven und induktiven Lasten für eine
}
ausreichende Schutzbeschaltung.
Keine kleinen Ströme mit Kontakten schalten, über die zuvor große Ströme geführt wur-
}
den.
Beachten Sie die Verdrahtungs- und EMV-Anforderungen der EN 60204-1.
}
Bedienungsanleitung PNOZ po3.2p
20677-DE-07
4 Erweiterungsmodule
1 Netzgerät
Netzgerät
Basisgerät
Erweiterungsmodul 1
PNOZ po3.2p
95579
95425
Abschlussstecker
Steckbrücke
Bestell-Nr. 779120
Bestell-Nr. 774639
WARNUNG!
Gefahr durch elektrischen Schlag!
Durch Berühren leitender Teile können Sie bei angelegter Spannung durch
einen Stromschlag schwer verletzt oder getötet werden.
Ziehen und stecken Sie die steckbaren Anschlussklemmen nur im span-
nungslosen Zustand.
"Technische Daten [
Erweiterungsmodul 4
95579
Abschlussstecker
Bestell-Nr. 779120
12]" unbedingt einhalten.
Technische Daten [
12]) schalten,
9
