IsoPipe Dachhaube IP-DH.. 125/160/180

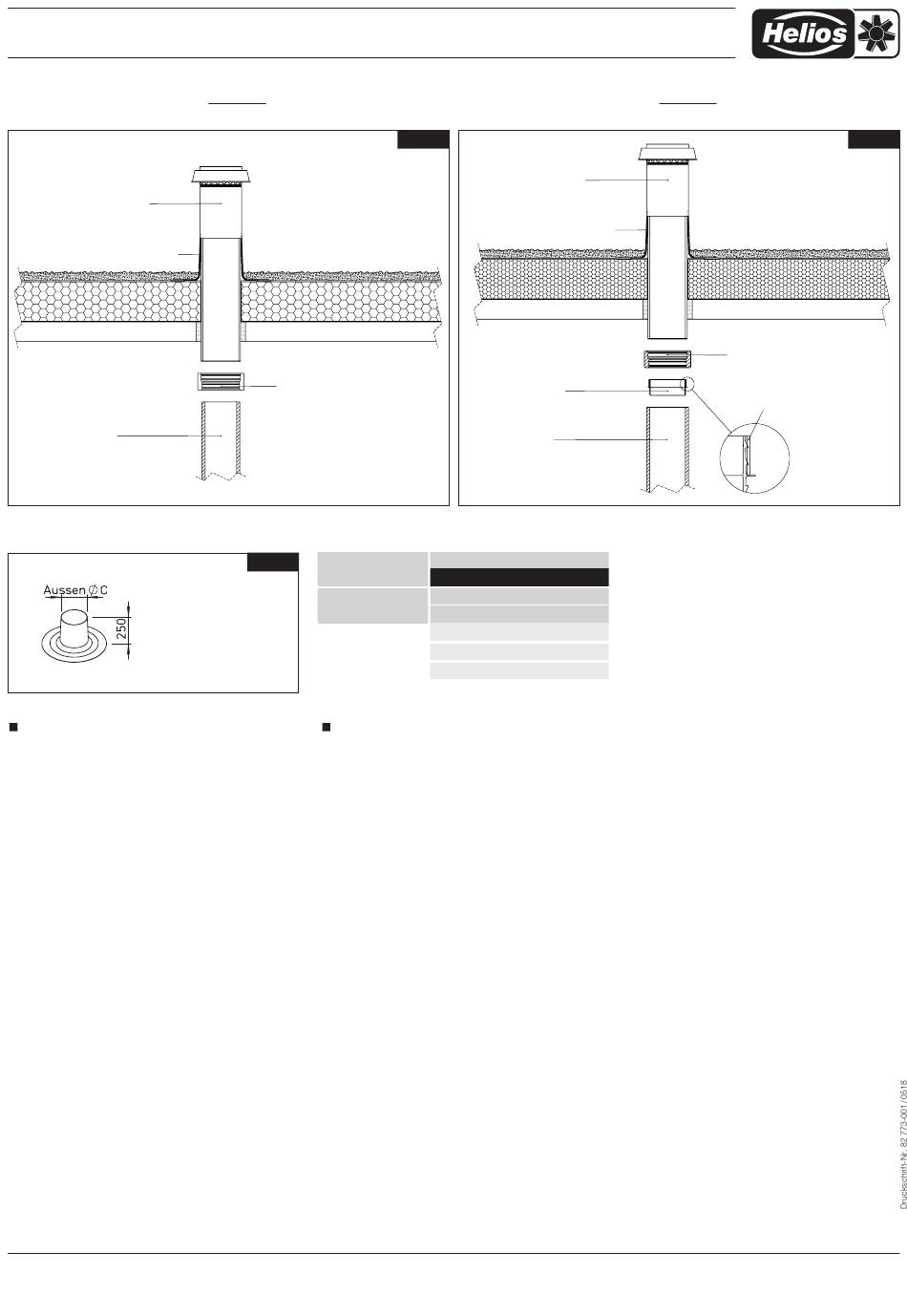

Abb. 6: Montage Dachdurchführung Flachdach DN 125 /160
Dachhaube IP-DH.. mit Dachpfanne für Flachdach
Isolierte Dachhaube
IP-DH.. 125, 160
Dachpfanne für Flachdach
IP-FDP 125, 160
IsoPipe Rohr
IP 125, 160
Abmessungen (siehe Tabelle)
– Dachpfanne für Flachdach IP-FDP..
GARANTIEANSPRÜCHE –
HAFTUNGS AUS SCHLUSS
Wenn die vorausgehenden Ausfüh run gen nicht be-
achtet werden, entfällt unsere Gewährleistung und Be-
handlung auf Ku lanz. Gleiches gilt für abgeleitete Haf-
tungs an sprüche an den Hersteller.
Irrtümer und technische Änderungen vorbehalten!
Service und Information
D
HELIOS Ventilatoren GmbH & Co · Lupfenstraße 8 · 78056 VS-Schwenningen
CH HELIOS Ventilatoren AG · Tannstraße 4 · 8112 Otelfingen
A
HELIOS Ventilatoren · Postfach 854 · Siemensstraße 15 · 6023 Innsbruck
EPP-Muffe
(im Lieferumfang IP-DH.. enthalten)
Abb.8
IsoPipe
®
IP-FDP..
– Dachpfanne
für Flachdach
Alle Maße in mm
VORSCHRIFTEN – RICHTLINIEN
Bei ordnungsgemäßer Installation und be stim mungs-
gemäßem Betrieb entspricht das Produkt den zum
Zeit punkt seiner Her stellung gültigen Vor schriften und
Richt linien.
Abb. 7: Montage Dachdurchführung Flachdach DN 180
Dachhaube IP-DH.. mit Dachpfanne für Flachdach
Abb.6
Isolierte Dachhaube
IP-DH.. 180
Dachpfanne für Flachdach
IP-FDP 180
Innenverbinder
IP-IV 180
IsoPipe Rohr
IP 180
ø 125 / 160 / 180 mm
Best.- Maße in mm
Type
Nr.
ø C
IP-FDP 125
3544
158
IP-FDP 160
3545
203
IP-FDP 180
3545
203
F
HELIOS Ventilateurs · Le Carré des Aviateurs · 157 av. Charles Floquet · 93155 Le Blanc Mesnil Cedex
GB HELIOS Ventilation Systems Ltd. · 5 Crown Gate · Wyncolls Road · Severalls Industrial Park ·
Colchester · Essex · CO4 9HZ
Abb.7
EPP-Muffe
(im Lieferumfang IP-DH.. enthalten)
Klebeband isoliert
IP-KLB (Dicke 3mm)
auf Innenverbinder kleben
und zuschneiden
