Chapeau de ventilation IsoPipe noir pour conduit
IP-DH.. 125/160/180

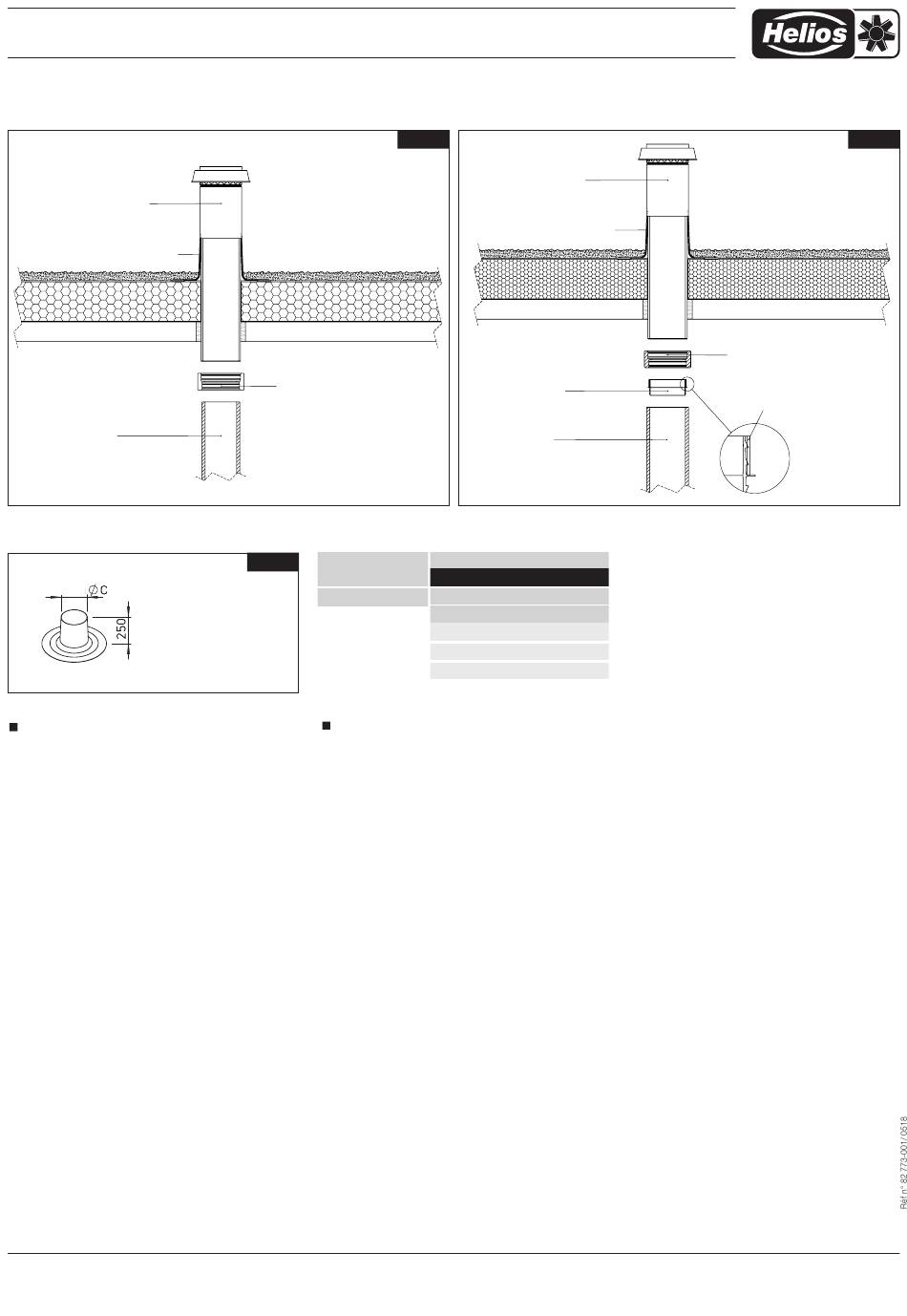

Fig.6 : Installation toit avec toiture plate DN 125/160
Chapeau de toiture IP-DH .. avec sortie de toit plat
Chapeau de toiture
isolé IP-DH.. 125, 160
Sortie de toit
plat IP-FDP 125, 160
Conduit IsoPipe IP
125, 160
Dimensions (voir tableau)
– Sortie de toit plat pour chapeau de toiture IP-FDP..
extérieur
DEMANDE DE GARANTIE - RÉSERVES DU
CONSTRUCTEUR
Si toutes les consignes indiquées dans cette notice ne
sont pas correctement respectées, la garantie s'annu-
le. Idem pour les réserves constructeur.
Erreurs et modifications techniques réservées !
Service und Information
D
HELIOS Ventilatoren GmbH & Co · Lupfenstraße 8 · 78056 VS-Schwenningen
CH HELIOS Ventilatoren AG · Tannstraße 4 · 8112 Otelfingen
A
HELIOS Ventilatoren · Postfach 854 · Siemensstraße 15 · 6023 Innsbruck
Douilles EPP
(inclus dans la livraison IP-DH)
Fig. 8
IsoPipe
®
IP-FDP..
– Tuile pour toit plat
Dim. en mm
RÉGLEMENTATIONS - NORMES
Cet appareil est conforme aux directives CE en vigueur
le jour de sa fabrication et sous d'une réserve d'une
utilisation appropriée.
Fig.7 : Installation toit avec toiture plat DN 180
Chapeau de toiture IP-DH .. avec sortie de toit plat
Fig. 6
Chapeau de toiture
isolé IP-DH.. 180
Sortie de toit plat pour
chapeau de toiture IP-FDP
180
Connecteur
interne IP-IV 180
Conduit IsoPipe IP 180
ø 125 / 160 / 180 mm
Réf. Dim. en mm
Type
N°
ø C
IP-FDP 125
3544
158
IP-FDP 160
3545
203
IP-FDP 180
3545
203
F
HELIOS Ventilateurs · Le Carré des Aviateurs · 157 av. Charles Floquet · 93155 Le Blanc Mesnil Cedex
GB HELIOS Ventilation Systems Ltd. · 5 Crown Gate · Wyncolls Road · Severalls Industrial Park ·
Colchester · Essex · CO4 9HZ
Fig. 7
Douilles EPP
(inclus dans la livraison IP-DH)
Ruban adhésif isolé IP-KLB
(épaisseur 3mm) coller sur le
connecteur interne et couper
