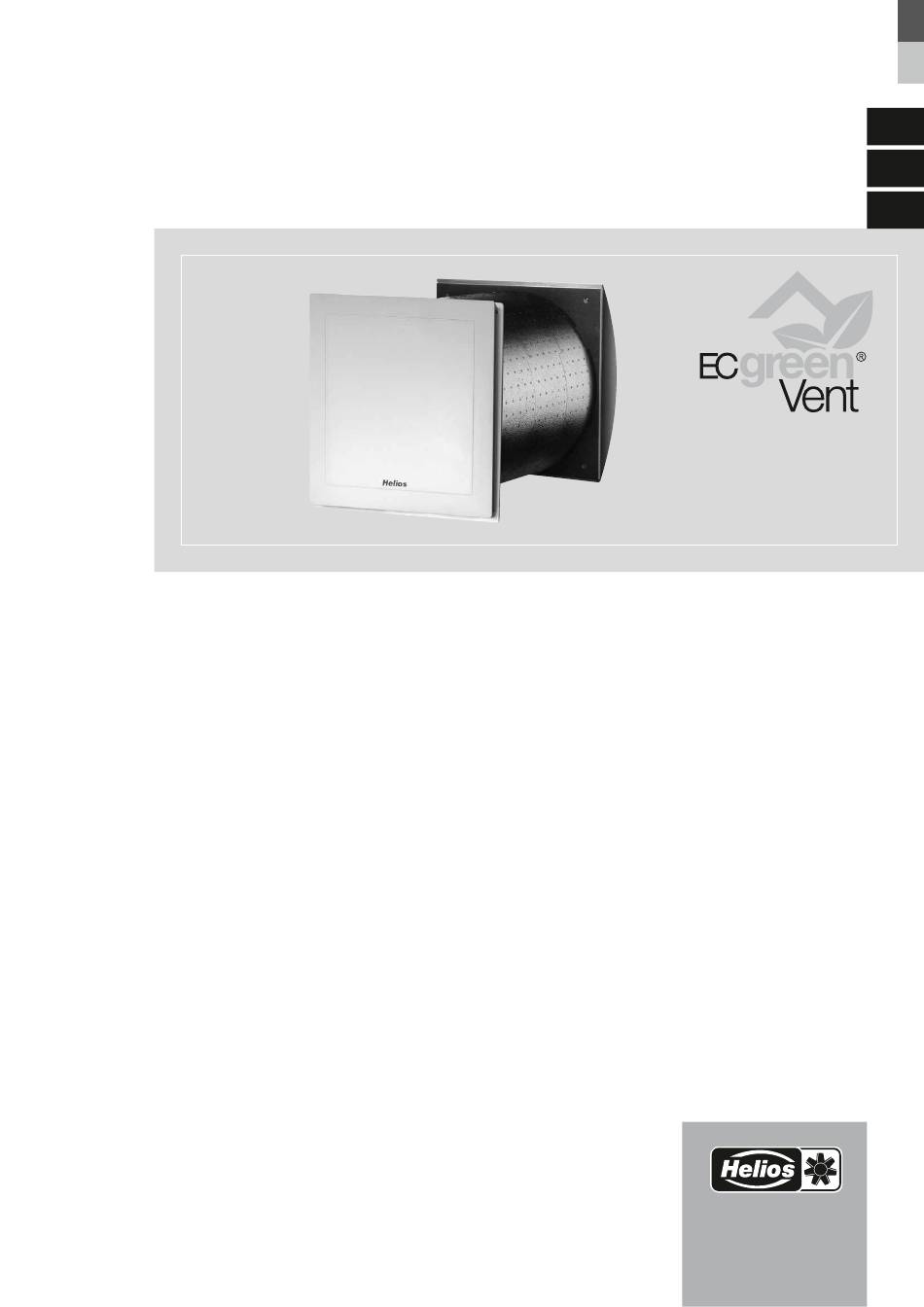

MONTAGE- UND BETRIEBSVORSCHRIFT
INSTALLATION AND OPERATING INSTRUCTIONS
NOTICE DE MONTAGE ET D'UTILISATION

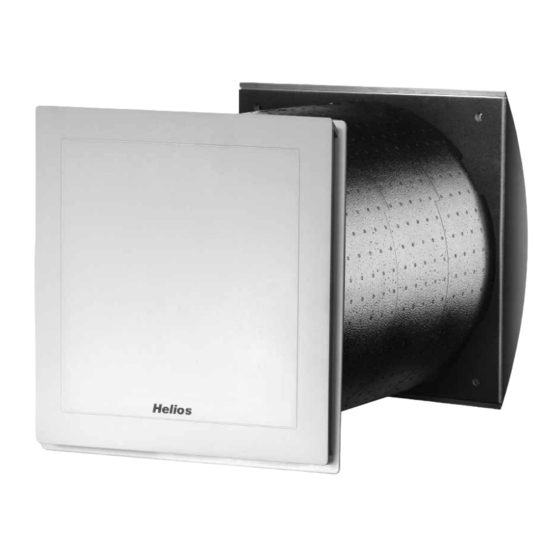

Wand-Einbaugerät
Wall installed unit
Groupe double-flux mural
KWL EC 60 Pro
KWL EC 60 Pro FF
Wärmerückgewinnung und EC-Technik
für Einzelräume
Heat recovery and EC-motor technology
for single rooms
Ventilation décentralisée avec récupération
de chaleur et moteurs EC.
DE
EN
FR

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Helios KWL EC 60 Pro

Inhaltszusammenfassung für Helios KWL EC 60 Pro

  • Seite 1 INSTALLATION AND OPERATING INSTRUCTIONS NOTICE DE MONTAGE ET D’UTILISATION Wand-Einbaugerät Wall installed unit Groupe double-flux mural KWL EC 60 Pro KWL EC 60 Pro FF Wärmerückgewinnung und EC-Technik für Einzelräume Heat recovery and EC-motor technology for single rooms Ventilation décentralisée avec récupération...

  • Seite 2: Inhaltsverzeichnis

    KAPITEL 5 ELEKTROANSCHLUSS  SEITE 14 Elektrischer Anschluss ..................................Seite 14 Schaltplan SS-950 für KWL EC 60 Pro / FF ............................Seite 14 Schaltplan SS-958 für KWL EC 60 Pro / FF ............................Seite 15 KAPITEL 6 REINIGUNG UND WARTUNG SEITE 16 Kondensatableitung ....................................

  • Seite 3: Kapitel 1 Allgemeine Montage- Und Betriebshinweise

    Gewährleistung. Einsatzbereich – Anwendung Die Wärmerückgewinnungsgeräte KWL EC 60 Pro /... Pro FF sind für den Einbau in Außenwände zur Be- und Ent- lüftung von kleinen und großen Einzelräumen vorgesehen. Für eine mittelgroße Wohneinheit wird die Installation von zwei Geräten empfohlen.

  • Seite 4: Elektrischer Anschluss

    Montage- und Betriebsvorschrift Wand-Einbaugerät KWL EC 60 Pro / ... Pro FF Wir empfehlen vor der Beschaffung eines Unterdruck-Überwachungssystem für Feuerstätten mit dem zuständigen Schornsteinfeger zu sprechen, um eventuelle Wünsche zu berücksichtigen. 111 Elektrischer Anschluss Lebensgefahr durch elektrischen Schlag! GEFAHR Vor allen Wartungs- und Installationsarbeiten oder vor Öffnen des Schaltraumes ist das Gerät allpolig vom...

  • Seite 5: Kapitel 3 Montage/Aufstellung

    Montage- und Betriebsvorschrift Wand-Einbaugerät KWL EC 60 Pro / ... Pro FF KAPITEL 3 Wandmontage KWL 60 RS Rohbauset MONTAGE/AUFSTELLUNG Kernbohrung in der Wand vornehmen (siehe Abb. 5). Anschl. Wandhülse in die Wand einschieben und einputzen. Um beim Einputzen eine Verformung der Wandhülse zu vermeiden, muss das Versteifungskreuz aus Styro- ACHTUNG por (siehe Abb 1) eingeschoben sein Nach dem Verputzen, ist dieses wieder zu entfernen!

  • Seite 6: Montage Kwl 60 Wv Wandhülsen-Verlängerung

    -Alarm“. D.h., die gewählte Lüftungsstufe ist nicht ausreichend. C1 = Partybetrieb: Nach aktivieren des Partybetriebs, wird das KWL EC 60 PRO in der voreingestellten Lüftungsstufe betrieben. Die Restlaufzeit des Partybetriebs wir im Display angezeigt und kann jederzeit deaktiviert werden. Über das Untermenü D3 (Partybetrieb) kann die Lüfterstufe und Partydauer (1-180 Min.) individuell eingestellt werden.
  • Seite 7 Die mind. Lüfterstufe kann zwischen 0 bis 1 eingestellt werden. Ist Stufe 0 definiert, kann das KWL-Gerät ausgeschaltet werden. Ist Stufe 1 definiert, kann die Stufe 0 nicht aktiviert werden, auch nicht im Wochenprogramm. Wird das KWL EC 60 Pro regelmäßig mehr als 8 Stunden mit der Lüfterstufe 0 betrieben, erhöht sich der HINWEIS Verschleiß...

  • Seite 8: Bedienelement Kwl-Bc

    Montage- und Betriebsvorschrift Wand-Einbaugerät KWL EC 60 Pro / ... Pro FF E11 = Software Version: Abfrage zum Software-Versionsstand der Hauptplatine und des Bedienelements. E12 = Rücksetzen auf Werkseinstellungen: Alle Parameter können auf die Werkseinstellung zurückgesetzt werden. Wenn die Einstellungen des Wochenprogramm nicht resetet werden sollen, ist dies vorab optional einstellbar.

  • Seite 9: Bedienmenü

    Montage- und Betriebsvorschrift Wand-Einbaugerät KWL EC 60 Pro / ... Pro FF MENÜ Bedienmenü Erstinbetriebnahme (A1) - Adresse 1-2-3-4 - Spracheinstellungen - Datum / Uhr  ............. . .
  • Seite 10 Montage- und Betriebsvorschrift Wand-Einbaugerät KWL EC 60 Pro / ... Pro FF Montag (C4.1.3) C413 C414 Montag (C4.1.4) C415 Montag (C4.1.5) C416 Montag (C4.1.6) Montag kopieren (C4.1.7) C417 Montag kopieren (C4.1.8) C418 C51 Urlaubsprogramm (C5) Urlaubsprogramm (C5.1) EIN/AUS Werkseinstellung AUS ...
  • Seite 11 Montage- und Betriebsvorschrift Wand-Einbaugerät KWL EC 60 Pro / ... Pro FF C552 C551 Intervallzeit (C5.5.2) 1-24 h Werkseinstellung 1h Lüftungsstufe (C5.5.1) Stufe 1 - AB  ............. . .
  • Seite 12 Status CO -Steuerung (D2.1) EIN/AUS Werkseinstellung AUS (KWL EC 60 Pro und KWL EC 60 Pro FF)  ............. . .
  • Seite 13 Montage- und Betriebsvorschrift Wand-Einbaugerät KWL EC 60 Pro / ... Pro FF Zu- Abluftstufe (D6) D61 Lüfterstufe Zuluft (D6.1) Stufe 1-4 Werkseinstellung 2  ............. . .
  • Seite 14 Montage- und Betriebsvorschrift Wand-Einbaugerät KWL EC 60 Pro / ... Pro FF D111 Wellenbeleuchtung (D11) Einstellung Findelicht (D11.1) 0-100 % Werkseinstellung 50 %  ............. . .

  • Seite 15: Fehlermenü/Fehleranzeige Im Display

    Montage- und Betriebsvorschrift Wand-Einbaugerät KWL EC 60 Pro / ... Pro FF Montage- und Betriebsvorschrift Wand-Einbaugerät KWL EC 60 Pro / ... Pro FF Fehlermenü/Fehleranzeige im Display Fehlermenü/Fehleranzeige im Display Bei einem Fehler wird die Fehlermeldung angezeigt, Leuchtdauer siehe Displaybeleuchtung.

  • Seite 16: Kapitel 5 Elektroanschluss

    Montage- und Betriebsvorschrift Wand-Einbaugerät KWL EC 60 Pro / ... Pro FF KAPITEL 5 Elektrischer Anschluss ELEKTROANSCHLUSS Lebensgefahr durch elektrischen Schlag! GEFAHR Vor allen Wartungs- und Installationsarbeiten oder vor Öffnen des Schaltraumes ist das Gerät allpolig vom Netz zu trennen! Der elektrische Anschluss darf nur von einer autorisierten Elektrofachkraft entsprechend dem nachstehenden Anschlussplan ausgeführt werden...

  • Seite 17: Schaltplan Ss-958 Für Kwl Ec 60 Pro / Ff

    Montage- und Betriebsvorschrift Wand-Einbaugerät KWL EC 60 Pro / ... Pro FF Schaltplan SS-958 für KWL EC 60 Pro / FF Abb 13...

  • Seite 18: Kapitel 6 Reinigung Und Wartung

    Vor allen Reinigungs- und Wartungsarbeiten ist das Gerät allpolig vom Netz zu trennen! Gefährdung durch elektrischen Schlag, bewegliche Teile (Gebläse) und heiße Oberflächen – Filter Das KWL EC 60 Pro... ist zu- und abluftseitig mit Klasse G4 Filter ausgestattet (nach DIN EN 1946, T.2): • Außenluft/Abluft: Ersatzluftfilter Grobfilter G4...
  • Seite 19 Montage- und Betriebsvorschrift Wand-Einbaugerät KWL EC 60 Pro / ... Pro FF...
  • Seite 55 Notice de montage et d’utilisation Groupe double flux mural KWL EC 60 Pro / ... Pro FF...
  • Seite 56 HELIOS Ventilatoren GmbH + Co KG · Lupfenstraße 8 · 78056 VS-Schwenningen HELIOS Ventilateurs · Le Carré des Aviateurs · 157 avenue Charles Floquet · 93155 Le Blanc Mesnil Cedex CH HELIOS Ventilatoren AG · Tannstrasse 4 · 8112 Otelfingen GB HELIOS Ventilation Systems Ltd.
