III. Anwendermenü
III.a) Hauptseite

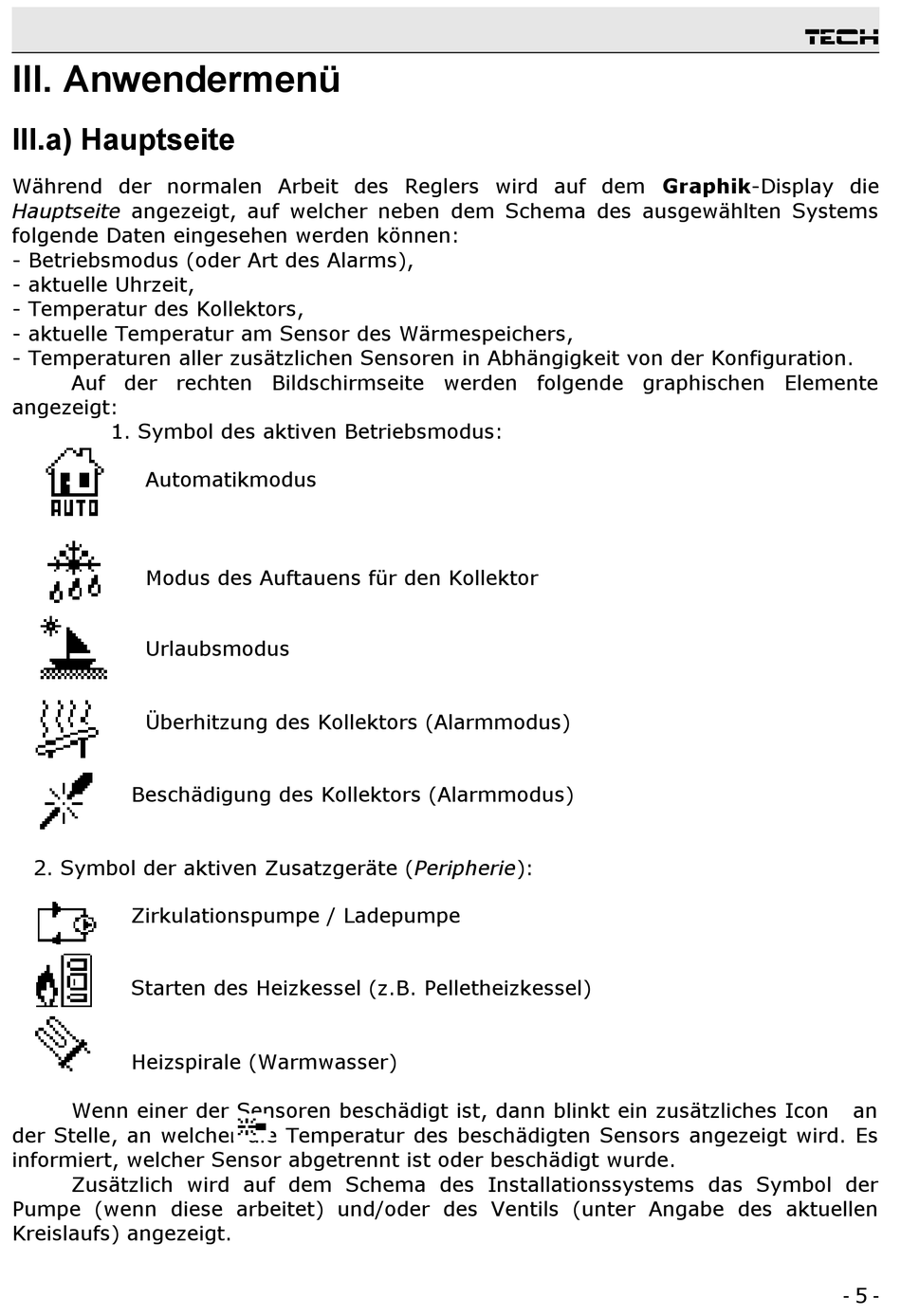

Während der normalen Arbeit des Reglers wird auf dem Graphik-Display die
Hauptseite angezeigt, auf welcher neben dem Schema des ausgewählten Systems
folgende Daten eingesehen werden können:
- Betriebsmodus (oder Art des Alarms),
- aktuelle Uhrzeit,
- Temperatur des Kollektors,
- aktuelle Temperatur am Sensor des Wärmespeichers,
- Temperaturen aller zusätzlichen Sensoren in Abhängigkeit von der Konfiguration.
Auf der rechten Bildschirmseite werden folgende graphischen Elemente
angezeigt:
1. Symbol des aktiven Betriebsmodus:
Automatikmodus
Modus des Auftauens für den Kollektor
Urlaubsmodus
Überhitzung des Kollektors (Alarmmodus)
Beschädigung des Kollektors (Alarmmodus)
2. Symbol der aktiven Zusatzgeräte (Peripherie):
Zirkulationspumpe / Ladepumpe
Starten des Heizkessel (z.B. Pelletheizkessel)
Heizspirale (Warmwasser)
Wenn einer der Sensoren beschädigt ist, dann blinkt ein zusätzliches Icon
der Stelle, an welcher die Temperatur des beschädigten Sensors angezeigt wird. Es
informiert, welcher Sensor abgetrennt ist oder beschädigt wurde.
Zusätzlich wird auf dem Schema des Installationssystems das Symbol der
Pumpe (wenn diese arbeitet) und/oder des Ventils (unter Angabe des aktuellen
Kreislaufs) angezeigt.
