Inhaltszusammenfassung für TECH ST-500
Seite 2
Übereinstimmungsdeklaration Nr. 41/2010 Wir, die Firma TECH, mit des Sitzes im: Wieprz 1047A, 34- 122 Wieprz, Polen, deklarieren mit voller Verantwortung, dass der von uns produzierte Thermoregler ST-402, 230V, 50Hz die Anforderungen der Verordnung des Ministers für Arbeit und Sozialpolitik vom 21. August des Jahres 2007 zur Einführung der Festlegungen der Niederspannungsrichtlinie...

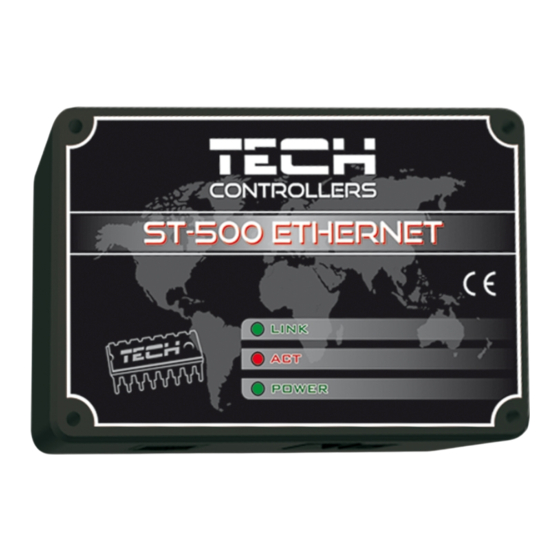

I. Beschreibung Modul Ethernet ist ein Gerät, das die Fernüberwachung des Betriebs des Kessels über Internet oder LAN ermöglicht. Der Benutzer kann auf dem Bildschirm seines PCs den Zustand von allen Geräten der Heizanlage überwachen. Die Arbeit von jedem einzelnen Gerät wird in Form einer Animation dargestellt.
Anschließen der Leitung für Kommunikation mit dem Steuergerät.Anschließen des Netzteils 9V DC III. Installation des Moduls mit dem Steuergerät Das Modul ST-500 arbeitet mit dem Steuergerät ST-48 zusammen. Nachdem das Modul richtig angeschlossen wurde, ist in dem Installation-Menü des Steuergerätes ST-48 das Internet-Modul einzuschalten (Menü >>...
2. Im Anmeldefenster geben wir den werksseitig vorgegebenen Namen (Benutzer: user) ein, das Feld Passwort lassen wir leer und klicken auf OK. Nach diesen Schritten sind wir im Modul über das lokale Netz (LAN) eingeloggt V. Sicherheitseinstellungen 1. Um die Zugangsdaten zum Modul (Benutzername und Passwort) zu ändern, muss man die Registerkarte Einstellungen öffnen.
Seite 7
ST – 500 Ethernet 2. Sicherheitseinstellungen des Moduls im LAN Wir geben den neuen Benutzernamen und das Passwort ein. Nach der Bestätigung mit einem Klick auf Ändern erscheint die Meldung: - 7 -...
Eine nachträgliche Änderung des Logins der externer Seite wird nicht mehr möglich sein. Nach Bestätigung einem Klick Registrieren erscheint die Meldung: VI. Einloggen in das Modul (externe Website) Um sich in das Modul ST-500 von Außen einzuloggen, muss man im Browser folgende Adresse eintragen http://zdalnie.techsterowniki.pl - 8 -...
Seite 9
ST – 500 Ethernet Nach der Bestätigung erscheint das Begrüßungsfenster, in dem man die früher festgelegte Login und Passwort eingibt und auf Einloggen klickt. Nach kurzer Zeit erscheint der Modul-Bildschirm. - 9 -...
Achtung! Internet Explorer verhindert in einigen Fällen die Ausführung von Scripten und Formaten ActivX, die zur Anzeige der Daten aus dem Modul erforderlich sind. Deshalb wird es empfohlen diese Option in Browser zu starten durch Klick mit der rechten Maustaste auf die Leiste mit Sicherheitshinweisen „Erlaube die gesperrten...
ST – 500 Ethernet VII.1.1 Ablesen dieser Parameter 1. Im Menü Start, dann Ausführen (oder Tastenkombination WIN+R ) c:\Windows\system32\cmd.exe 2. Danach cmd eingeben und auf OK klicken 3. Ein Konsolenfenster öffnet sich. 4. Eingeben Befehl ipconfig und Enter drücken. - 11 -...
5. In meisten Fällen die DNS-Adresse gleich wie Gateway-Adresse. Um sicher zu sein, kann man noch eingeben Befehl ipconfig/all VII.2.2 Konfiguration des Steuergeräts Nachdem wir alle benötigten Daten aufgeschrieben haben, möchten wir zu den Einstellungen des Steuergeräts übergehen. Wir öffnen die Einstellungen des Internet-Moduls im der Heizkessel- Steuerung (Menü>>Installation-Menü>>Internet-Modul).
Seite 13
ST – 500 Ethernet Meldung "Zielhost nicht erreichbar" bedeutet, dass eingegebene Adresse frei ist und wir sie nutzen können. Sollten wir aber eine andere Rückmeldung bekommen, so müssen wir eine andere IP-Adresse nutzen. Die MAC-Adresse ist werksseitig vergeben: 12:12:12:12:12:18 und muss eindeutig sein. Die Subnetzmaske, Gateway-Adresse und DNS-Adresse stellen wir nach den abgelesenen Daten ein.
Der Satz Ethernet ST-500 beinhaltet: Steuerung ST-500 – Netzteil-Adapter 9V DC – RS T-Stück – RS-Kabel 2m – TECHNISCHE DATEN Lfd. Bezeichnung Speisespannung 9V DC maximale Stromaufnahme 100 mA Übertragung IEEE 802.3 10 Mb/s Verbindung mit dem Netz RJ 45 Steckverbindung Verbindung mit dem Steuergerät...
ST – 500 Ethernet I. Beschreibung................4 II. Anschließen des Moduls..............4 III. Installation des Moduls mit dem Steuergerät ........5 IV. Einloggen in das Modul (LAN)............5 V. Sicherheitseinstellungen...............6 VI. Einloggen in das Modul (externe Website)........8 VII. Manuelle Konfiguration des Moduls..........10 VII.1.1 Ablesen dieser Parameter ..........11 VII.2.2 Konfiguration des Steuergeräts.........12 Sorge für die Umwelt ist unsere höchste Priorität.
