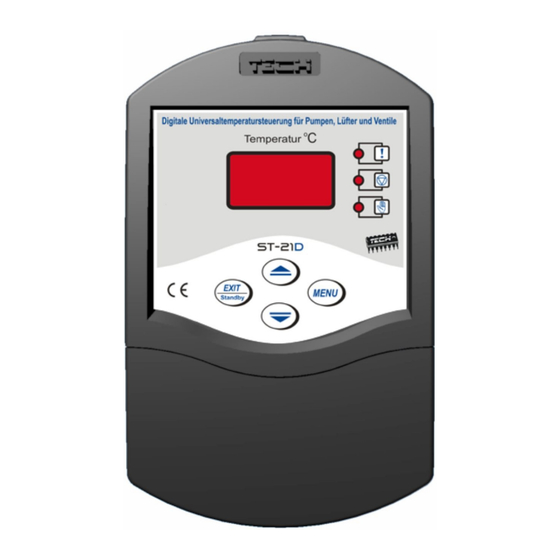

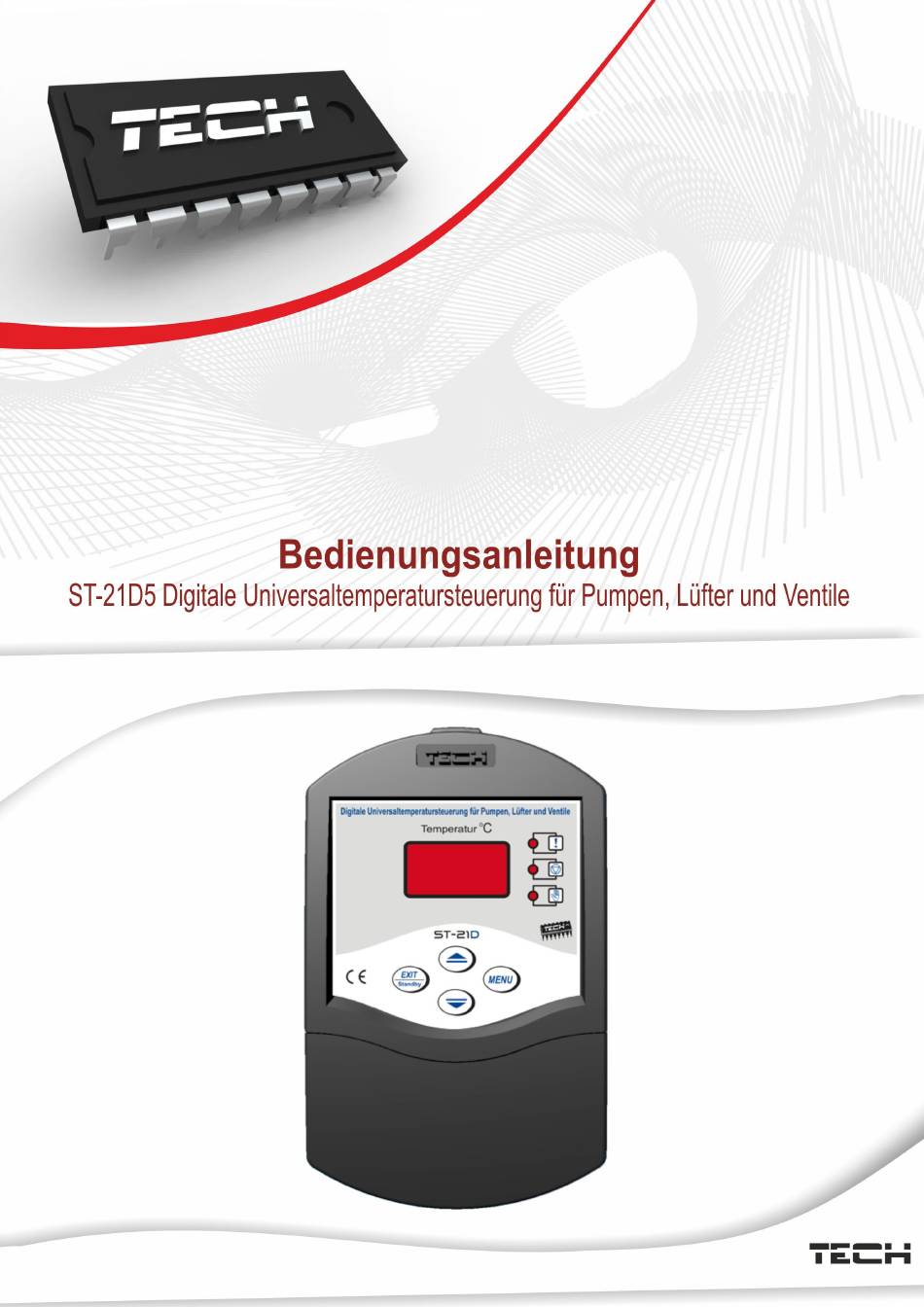

TECH ST21 Serie Bedienungsanleitung
Digitale universal temperatursteuerung für pumpen, lüfter und ventile
Verwandte Anleitungen für TECH ST21 Serie
Inhaltszusammenfassung für TECH ST21 Serie
- Seite 2 TECH Werte Kunden. Durch den Einsatz unserer Steuerungen ST21 haben Sie die Möglichkeiten Ihre Heizungsanlagen effizienter zu betreiben. Ein unnötiger Betrieb der Geräte kann somit verhindert werden. Dies spart Strom und verlängert die Lebensdauer Ihrer Geräte. Nachfolgende Varianten der ST 21 können Sie bei Ihrem Fachhändler erwerben:...
-
Seite 3: Beschreibung Des Steuergeräts
ACHTUNG! Elektrisches Gerät unter Spannung! Vor der Durchführung irgendwelcher Handlungen an der Stromversorgung (Anschluss der Kabel, Installation der Geräte usw.) ist sicherzustellen, dass der Regler nicht an das Stromnetz angeschlossen ist! Die Zerlegung des Reglers und das Einführen von Gegenständen ins Innere des Reglers durch die Montageöffnungen sind verboten. - Seite 4 Menüerklärung: Temperaturanzeige Fühler T1/T2 ALARM Betrieb des Gerätes Manuleller Betrieb 1. Exit 2. Ausschalten des Gerätes (5Sek.) 1. Menüauswahl 2. Bestätigung der vorgenommenen Einstellung 1. Temperaturanzeige T1 Fühler 1 2. Taste Plus 1. Temperaturanzeige T2 Fühler 2 2. Taste Minus...
-
Seite 5: Anwendung Und Funktion
Anwendung und Funktion: Das Steuergerät ST21-D5 dient zur Ansteuerung einer Umwälzpumpe, eines Ventilators oder eines Magnetventils. Die Funktion der Steuerung besteht im Einschalten des Gerätes (z.B. Umwälzpumpe), wenn die Temperaturdifferenz zwischen den beiden Fühlern den eingestellten Wert überschreitet bzw. im Ausschalten, wenn die Temperaturdifferenz (- Hysterese) diesen unterschreitet. -
Seite 6: Bedienung Des Reglers
Bedienung des Reglers Das einstellen der Temperaturdifferenz erfolgt im Menü unter A2. Das einstellen der Sockel Temperatur erfolgt im Menü unter A3. Abschalten des Gerätes Das Abschalten des Gerätes (Pumpe) kann durch den an der Seite befindlichen Kippschalter erfolgen, oder durch drücken (5 Sekunden) der Taste Exit vorgenommen werden. -
Seite 7: Einstellung Temperaturdifferenz (Delta T)
2. Einstellung Temperaturdifferenz (Delta T) Unter dem Menüpunkt A2 legen Sie die Temperaturdifferenz zwischen Fühler 1 / T1 und Fühler 2 / T2 fest. Einstellbereich von 2 – 80°C 3. Einstellung Sockel Temperatur Unter dem Menüpunkt A3 legen Sie die Temperatur fest, ab welcher das Gerät mit der Temperaturdifferenzmessung beginnen soll. - Seite 8 Störung: Die Störung wird optisch durch Aufleuchten der LED sowie akustisch durch Signalton angezeigt. – Problem mit Fühler 1 T1 – Problem mit Fühler 2 T2 Montage Die Montage hat durch Personen zu erfolgen, die über entsprechende elektrische Kenntnisse verfügen (Elektriker). Die Befestigung der Steuerung sollte mit Hilfe der Bohrschablone erfolgen, wobei die Umgebungstemperatur des Heizkessels bzw.
- Seite 9 Bezeichnung Einh. Stromversorgung 230V/50Hz +/-10% Leistungsaufnahme Umgebungstemperatur 5÷50 Belastung des Ausgangs der Pumpe Umfang der Temperaturmessung 0÷90 Genauigkeit der Messung +/- 1 Festigkeit des ersten Temperaturfühlers -25÷90 Festigkeit des zweiten Temperaturfühlers -25÷90 Länge der Fühlerleitung Sicherungseinsatz...
- Seite 10 Anwendungsbeispiel...
- Seite 11 Das Erzeugnis wurde erstmals am 03. Mai 2008 mit dem CE-Zeichen gekennzeichnet. GARANTIE Die Firma TECH garantiert dem Käufer die korrekte Funktion des Gerätes über einen Zeitraum von 24 Monaten ab dem Kaufdatum. Der Garant verpflichtet sich zur kostenlosen Reparatur des Gerätes, wenn der Produzent für die Mängel haftet.
