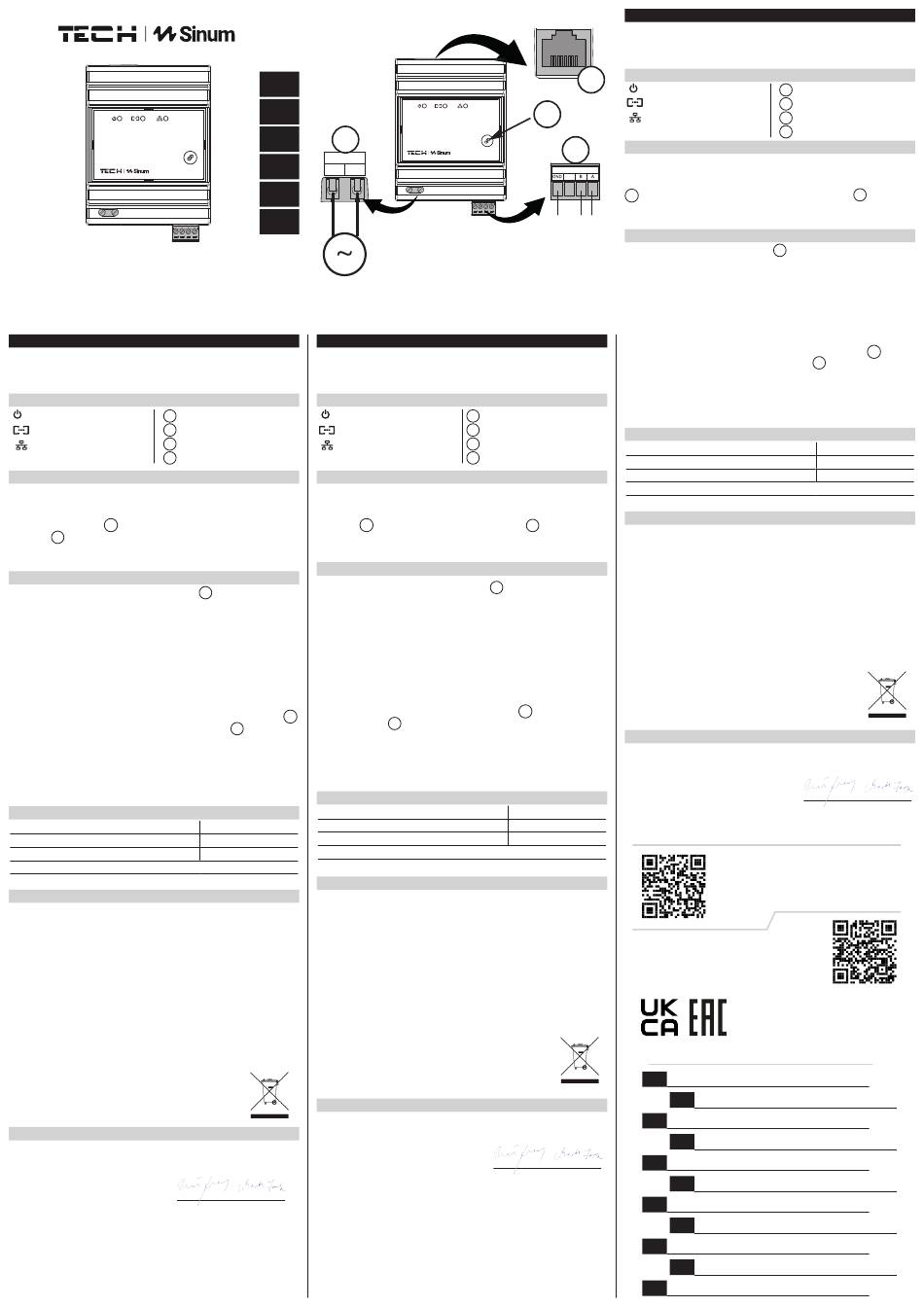

TECH Sinum EX-MODBUS Kurzanleitung

EX-MODBUS
EX-MODBUS
www.sinum.eu
PL
Extender EX-MODBUS to urządzenie służące do rozszerzenia zasięgu sygnału urządzeń
peryferyjnych względem Centrali Sinum. Łączy się z przewodowymi urządzeniami poprzez
protokół komunikacyjny Modbus i za pośrednictwem WiFi/LAN przesyła dane do Centrali.
Urządzenie montowane jest na szynie DIN.
Opis
- Zasilanie
1 - Przycisk rejestracji
- Połączenie ethernet 2 - Złącze komunikacji MODBUS
3 - Gniazdo RJ45
- Aktywność połączenia ethernet
4 - Złącze zasilania
Rejestracja urządzenia do systemu Sinum - LAN
Extender należy podłączyć do tej samej sieci co Centrala Sinum za pomocą przewodu LAN
(RJ45), a następnie należy wpisać w przeglądarce adres Centrali Sinum i zalogować się
do urządzenia. W panelu głównym kliknąć kolejno zakładki Ustawienia > Urządzenia
> Moduły systemowe > + . Następnie na urządzeniu krótko nacisnąć przycisk
rejestracji 1 . Po prawidłowo przeprowadzonym procesie rejestracji na ekranie
pojawi się odpowiedni komunikat. Dodatkowo użytkownik ma możliwość nadania nazwy
urządzenia oraz przypisania go do określonego pomieszczenia.
Rejestracja urządzenia do systemu Sinum - WiFi
Na urządzeniu nacisnąć dwukrotnie przycisk rejestracji 1 , tryb AccessPoint zostanie
aktywowany (dioda zasilania zacznie dwukrotnie, cyklicznie migać). Extender rozsyła
sieć Wi-Fi o nazwie: EX-MODBUS_XXXXXX, z którą można się połączyć. Następnie
w oknie z ustawieniami urządzenia, klikamy Wybór sieci Wifi (jeżeli okno sie nie
pojawi w przeglądarce należy wpisać adres IP extendera: 4.3.2.1), wybierz sieć, do
której podłączona jest centrala Sinum, wprowadź hasło. Jeżeli extender poprawnie
połączy się z siecią WiFi, zostanie wyświetlony komunikat o poprawnym podłączeniu
oraz adres IP urządzenia. Połączenie z AcessPoint będzie trwało do momentu
rozłączenia z nim (jest utrzymane w celu dostępu do panelu konfiguracyjnego). Po
rozłączeniu sygnał jest rozsyłany jeszcze przez pięć minut. Zaloguj się do tej samej sieci
i wpisz w przeglądarce adres IP centrali Sinum i połącz się z nią. W panelu głównym
kliknąć kolejno zakładki Ustawienia > Urządzenia > Moduły systemowe > + .
Następnie na urządzeniu krótko nacisnąć przycisk rejestracji 1 . Po prawidłowo
przeprowadzonym procesie rejestracji na ekranie pojawi się odpowiedni komunikat.
Dodatkowo użytkownik ma możliwość nadania nazwy urządzenia oraz przypisania go do
określonego pomieszczenia.
UWAGA: Oba urządzenia muszą być podłączone do tej samej sieci WiFi. Sieć
LAN ma wyższy priorytet niż połączenie WiFi (jeżeli extender był podłączony
na oba sposoby).
Dane techniczne
Napięcie zasilania
Maksymalny pobór mocy
Temperatura pracy
Wifi: IEEE 802.11 b/g/n (2.4 GHz)
LAN: IEEE 802.3 100Mb/s
Uwagi
Firma Tech Sterowniki nie ponosi odpowiedzialności za szkody powstałe na skutek
niewłaściwego użytkowania systemu. Wpływ na zasięg mają warunki w jakich pracuje
urządzenie oraz konstrukcja i materiały użyte do budowy obiektu. Producent zastrzega
sobie prawo do udoskonalania urządzeń, aktualizowania oprogramowania oraz związaną
z nimi dokumentacją. Grafiki mają charakter poglądowy i mogą nieco odbiegać od
rzeczywistego wyglądu. Schematy są przykładowe. Wszelkie zmiany są na bieżąco
aktualizowane na stronie internetowej producenta.
Przed przystąpieniem do użytkowania urządzenia należy przeczytać uważnie poniższe
przepisy. Nieprzestrzeganie tych instrukcji może być przyczyną obrażeń ciała i uszkodzeń
urządzenia. Urządzenie nie może być wykorzystywane niezgodnie z jego przeznaczeniem.
Montażu powinna dokonać osoba posiadająca odpowiednie kwalifikacje. Urządzenie nie
jest przeznaczone do obsługi przez dzieci. Urządzenie elektryczne pod napięciem. Przed
dokonaniem jakichkolwiek czynności związanych z zasilaniem (podłączanie przewodów,
instalacja urządzenia itd.) należy upewnić się, że urządzenie nie jest podłączone do sieci.
Urządzenie nie jest wodoodporne.
Produktu nie wolno wyrzucać do zwykłych pojemników na odpady.
Obowiązkiem użytkownika jest przekazanie zużytego sprzętu do
wyznaczonego punktu zbiórki w celu recyklingu odpadów powstałych
ze sprzętu elektrycznego i elektronicznego.
Deklaracja zgodności UE
Firma Tech Sterowniki II Sp. z o.o. ul. Biała Droga 34, Wieprz (34-122)
niniejszym oświadcza, że extender EX-MODBUS
jest zgodny z dyrektywą 2014/53/UE.
Wieprz, 01.06.2024
Paweł Jura
Pełny tekst deklaracji zgodności UE oraz instrukcja obsługi dostępne po zeskanowaniu
kodu QR lub na stronie www.techsterowniki.pl/manuals
PL
EN
4
CZ
ZASILANIE
SK
N L
DE
HU
N L
230V
Extender EX-MODBUS is a device which enables the user to extend the signal range of
peripheral devices to the Sinum central device. It connect's wired devices via Modbus
communication protocol and send data to the Sinum central device via WiFi/LAN network.
It is designed for mounting on a DIN rail.
- Power
- Ethernet connection
- Ethernet connection activity
How to register the device in the sinum system - LAN
Extender should be connected to the same network as the Sinum central device using
LAN wire (RJ45). Then enter the address of the Sinum central device in the browser
and log in to the device. In the main panel, click the Settings > Devices > System
modules > + . Then briefly press the registration button 1 on the device. After
a properly completed registration process, an appropriate message will appear on the
screen. Additionally, the user can name the device and assign it to a specific room.
How to register the device in the sinum system- WiFi
On the extender, press the registration button 1 twice, the AccessPoint mode
will be activated (the power LED will flash twice cyclically). The extender broadcasts a
Wi-Fi network named: EX-MODBUS_XXXXXX that you can connect to. Then, in the
device settings window, click Network Wifi selection (if the window does not appear
in the browser, enter the extender's IP address: 4.3.2.1), select the network to which the
Sinum Central device is connected and enter the password. If the extender successfully
connects to the WiFi network, a message about the successful connection and the IP
address of the device will be displayed. The connection to the AcessPoint will last until it is
disconnected (it is maintained for access to the configuration panel). After disconnection,
the signal is sent for another five minutes. Log in to the same network and enter the
IP address of the Sinum Central device in the browser and connect to it. In the main
panel, click the Settings > Devices > System modules > + . Then briefly press the
registration button 1 on the device. After a properly completed registration process,
an appropriate message will appear on the screen. Additionally, the user can name the
device and assign it to a specific room.
NOTE: Both devices must be connected to the same WiFi network. The LAN
connection has a higher priority than the Wifi network (if the extender was
connected in both ways).
Power supply
Max. power consumption
230V ±10% /50Hz
Operation temperature
2W
Wifi: IEEE 802.11 b/g/n (2.4 GHz)
5 ÷ 50°C
LAN: IEEE 802.3 100Mb/s
TECH Controllers is not responsible for any damages resulting from improper use of
the system. The range depends on the conditions in which the device is used and the
structure and materials used in the object construction. The manufacturer reserves the
right to improve devices, update software and related documentation. The graphics
are provided for illustration purposes only and may differ slightly from the actual look.
The diagrams serve as examples. All changes are updated on an ongoing basis on the
manufacturer's website.
Before using the device for the first time, read the following regulations carefully. Not
obeying these instructions may lead to personal injuries or controller damage. The device
should be installed by a qualified person. It is not intended to be operated by children.
It is a live electrical device. Make sure the device is disconnected from the mains before
performing any activities involving the power supply (plugging cables, installing the device
etc.). The device is not water resistant.
The product may not be disposed of to household waste containers.
The user is obliged to transfer their used equipment to a collection point
where all electric and electronic components will be recycled.
Tech Sterowniki II Sp. z o.o. ul. Biała Droga 34, Wieprz (34-122)
Hereby, we declare under our sole responsibility that the extender EX-MODBUS
is compliant with Directive 2014/53/EU.
Wieprz, 01.06.2024
Janusz Master
Prezesi firmy
The full text of the EU declaration of conformity and the user manual are available after
scanning the QR code or at www.tech-controllers.com/manuals
1
2
EX-MODBUS
MODBUS
GND
EN
Description
1 - Registration button
2 - MODBUS communication connector
3 - RJ45 port
4 - Złącze zasilania
Technical data
230V ±10% /50Hz
2W
5 ÷ 50°C
Notes
EU Declaration of conformity
Paweł Jura Janusz Master
Prezesi firmy
Extender EX-MODBUS je zařízení používané k rozšíření dosahu signálu periferních zařízení
vůči ústředně Sinum. Připojuje se ke drátovým zařízením přes komunikační protokol
Modbus a odesílá data do ústředny přes WiFi/LAN. Zařízení je určeno pro montáž na
DIN liště.
3
- Napájení
- Připojení k síti LAN
- Aktivita připojení LAN
Registrace zařízení k systému sinum - LAN
Extender připojte pomocí LAN kabelu do zásuvky RJ45 ke stejné síti jako ústředna Sinum,
pak v počítači do prohlížeče zadejte IP adresu ústředny Sinum a přihlaste se k zařízení.
Na hlavním panelu klikněte na kartu Nastavení > Zařízení > Systémové moduly >
+ . Následně na extenderu krátce stiskněte registrační tlačítko 1 . Po správném
provedení registračního procesu se na obrazovce zobrazí příslušná zpráva. Uživatel si
navíc může zařízení pojmenovat a přiřadit ho ke konkrétní místnosti.
B A
Registrace zařízení k systému sinum - WiFi
Na extenderu stlačte 2x registrační tlačítko 1 , aktivuje se AccessPoint mód (kontrolka
napájení bude blikat). Extender bude vysílat WiFi síť se jménem: EX-MODBUS_XXXXXX,
ke které se připojte. Poté v okně nastavení zařízení klikněte na Network Wifi selection
(pokud se okno nezobrazí, zadejte do prohlížeče IP adresu extenderu: 4.3.2.1),vyberte
síť, ke které je připojená ústředna Sinum, zadejte heslo. Pokud se extender úspěšně
připojí k síti WiFi, zobrazí se zpráva o úspěšném připojení a IP adresa zařízení. Připojení
k Access Pointu bude trvat, dokud nebude odpojeno (zůstane zachováno pro přístup do
konfiguračního panelu). Po odpojení je signál vysílán dalších pět minut. Přihlaste se ke
stejné síti a v prohlížeči zadejte IP adresu ústředny Sinum a připojte se k ní. Na hlavním
panelu klikněte na kartu Nastavení > Zařízení > Systémové moduly > + . Následně
na extenderu krátce stiskněte registrační tlačítko 1 . Po správném provedení
registračního procesu se na obrazovce zobrazí příslušná zpráva. Uživatel si navíc může
zařízení pojmenovat a přiřadit ho ke konkrétní místnosti.
POZOR: Obě zařízení musí být připojena ke stejné WiFi síti. Připojení LAN má
vyšší prioritu, než Wifi síť (pokud by byl extender připojen k oběma způsoby)
Technické údaje
Napájení
Příkon
Provozní teplota
Wifi: IEEE 802.11 b/g/n (2.4 GHz)
LAN: IEEE 802.3 100Mb/s
Upozornění
Firma Tech Sterowniki nenese žádnou zodpovědnost škody vzniklé v důsledku jiného
užívání zařízení, než je jeho určení vymezené v návodu k použití. Dosah bezdrátových
modulů je závislý na podmínkách, ve kterých zařízení pracuje. Dosah zařízení ovlivňují
stavební konstrukce a materiály. Výrobce si vyhrazuje právo na zlepšování zařízení,
aktualizace programu a dokumentace. Všechna grafická vyobrazení obsažená v
dokumentu mají pouze informativní charakter. Schémata jsou pouze příkladová. Veškeré
změny jsou průběžně aktualizovány na internetové stránce výrobce.
Před uvedením do provozu je nutné se nejdříve seznámit se zde uvedenými pokyny.
Nedodržení těchto ustanovení může vést ke zranění nebo úrazu osob a poškození zařízení.
Montáž a zapojení zařízení může vykonat pouze osoba s odpovídajícím oprávněním pro
elektrická zařízení. Obsluha zařízení není určena dětem. Elektrické zařízení pod napětím.
Před zahájením jakýchkoliv činností spojených s napájením (připojování vodičů, instalace
zařízení apod.) je třeba se ujistit, že zařízení je odpojené od elektrické sítě. Zařízení není
voděodolné.
Produkt se nesmí vyhazovat do běžného komunálního odpadu.
Povinností uživatele je odevzdat opotřebené zařízení do určeného
sběrného místa za účelem recyklace elektrického a elektronického
odpadu.
EU Prohlášení o shodě
Tech Sterowniki II Sp. z o.o. , ul. Biała Droga 34, Wieprz (34-122)
tímto prohlašuje, že extender EX-MODBUS
splňuje směrnici Evropského parlamentu a Rady 2014/53/EU.
Wieprz, 01.06.2024
Úplné znění EU prohlášení o shodě a návod k obsluze jsou k dispozici po naskenování
QR kódu nebo na: www.tech-controllers.com/manuals
www.techsterowniki.pl/manuals
www.tech-controllers.com/manuals
Made in Poland
Service
tel: +48 33 875 93 80
PL
serwis.sinum@techsterowniki.pl
tel: +48 33 875 93 80 www.tech-controllers.com
EN
support.sinum@techsterowniki.pl
tel: +420 733 180 378 www.tech-controllers.cz
CZ
cs.servis@tech-reg.com
tel: +421 918 943 556 www.tech-reg.sk
SK
sk.servis@tech-reg.com
tel. +48 33 875 93 80 www.tech-controllers.com
DE
support.sinum@techsterowniki.pl
tel. +31 341 371 030 www.tech-controllers.com
NL
e-mail: info@eplucon.nl
tel. +40 760 678 998 www.tech-controllers.ro
RO
contact@tech-controllers.ro
tel. +36-300 919 818, +36 30 321 70 88
HU
www. tech-controllers.hu szerviz@tech-controllers.com
tel. +48 33 875 93 80 www.tech-controllers.com
ES
support.sinum@techsterowniki.pl
tel. +38 096 875 93 80 www.tech-controllers.com
UA
servis.ua@tech-controllers.com
+375 3333 000 38 (WhatsАpp, Viber, Telegram)
RU
service.eac@tech-reg.com (RU)
CZ
Popis
1 - Registrační tlačítko
2 - Konektor MODBUS
3 - Zásuvka RJ45
4 - Napájecí konektor
230V ±10% /50Hz
2W
5 ÷ 50°C
Paweł Jura Janusz Master
Prezesi firmy
Wyprodukowano w Polsce
TECH STEROWNIKI II Sp. z o.o.
ul. Biała Droga 31
34-122 Wieprz
