Funktionsbeschreibung
5.5.1
Allgemein
WIG-Schweißbrenner sind über das Schlauchpaket mit der Stromquelle verbunden. Durch das Schlauch-
paket verläuft:
•
die Schweißstromleitung,
•
die Schutzgaszuführung sowie
•
die Steuerleitung und
•
der Schweißrauchabsaugschlauch.
Bei wassergekühlten WIG-Schweißbrennern verlaufen auch die Leitungen
•
Kühlmittelzuführung und
•
Kühlmittelrückführung
durch das Schlauchpaket.
Der Schweißzusatz wird beim WIG-Schweißen meist stabförmig per Hand zugeführt. Bei vollmechani-
schen Geräten wird der Schweißzusatz drahtförmig durch ein separates Drahtvorschubgerät zugeführt.
5.5.2
Bedienelemente
5.5.2.1
WIG-Standardbrenner (5-polig)
Pos. Symbol
1
2
WIG-Brenner sind mit einem Brennertaster ausgerüstet. Mit dem Taster kann
•
der Schweißstrom ein- und ausgeschaltet werden und
•
während des Schweißens, durch Tippen der Strom auf einen Absenkstrom verringert werden.
Tipp-Funktion: Kurzes Antippen des Brennertasters um eine Funktionsänderung herbeizuführen. Der ein-
gestellte Brennermodus bestimmt die Funktionsweise.
5.5.2.2
WIG-Up-/Down-Brenner
Pos. Symbol
1
099-518351-EW500
07.06.2023
Beschreibung
0
Brennertaster 1
Schweißstrom EIN/AUS
Brennertaster 2
Schweißstrom wird auf Absenkstrom reduziert.
Beschreibung
0
Brennertaster
Schweißstrom EIN/AUS
Aufbau und Funktion

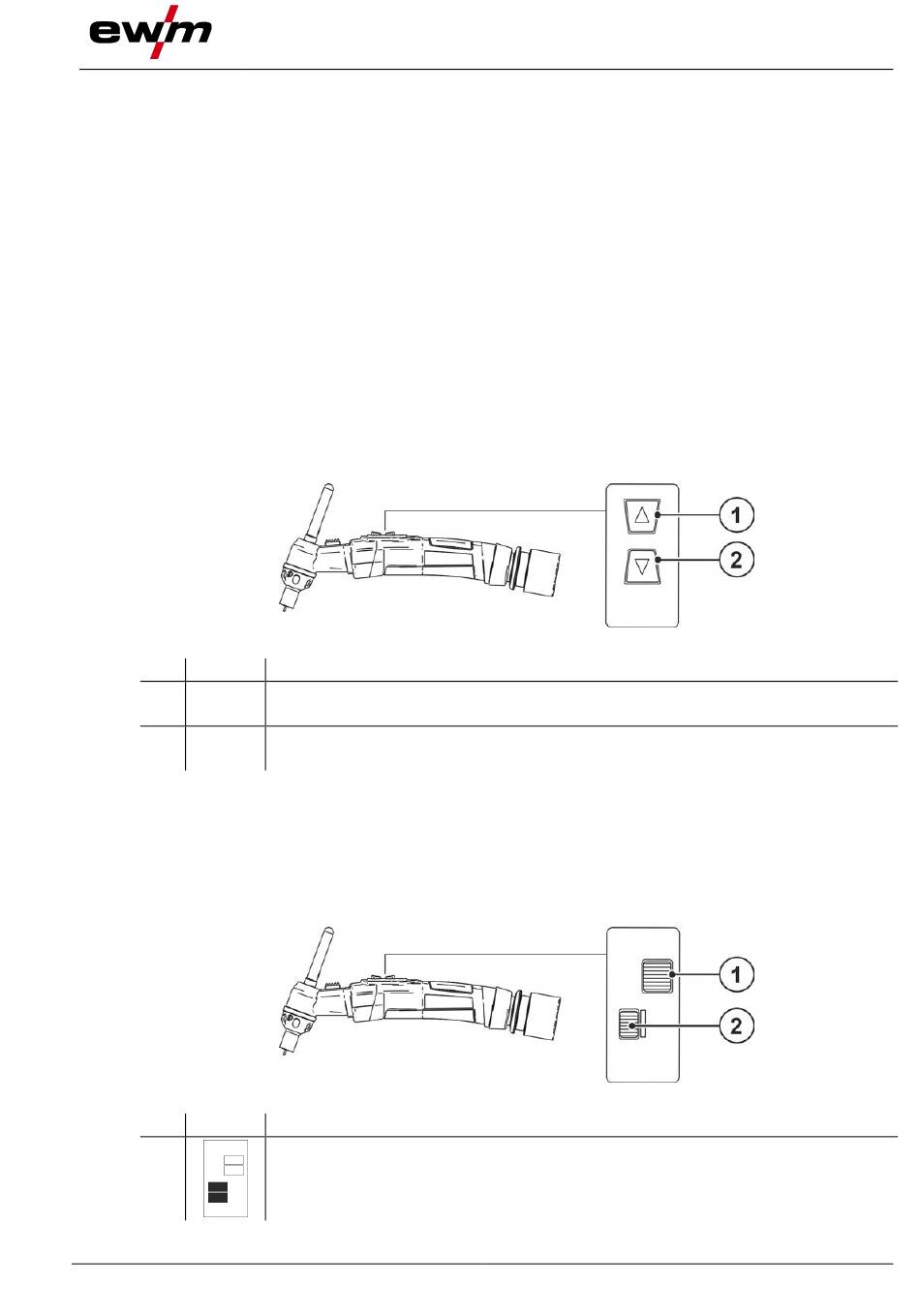

Abbildung 5-6
Abbildung 5-7
Funktionsbeschreibung
