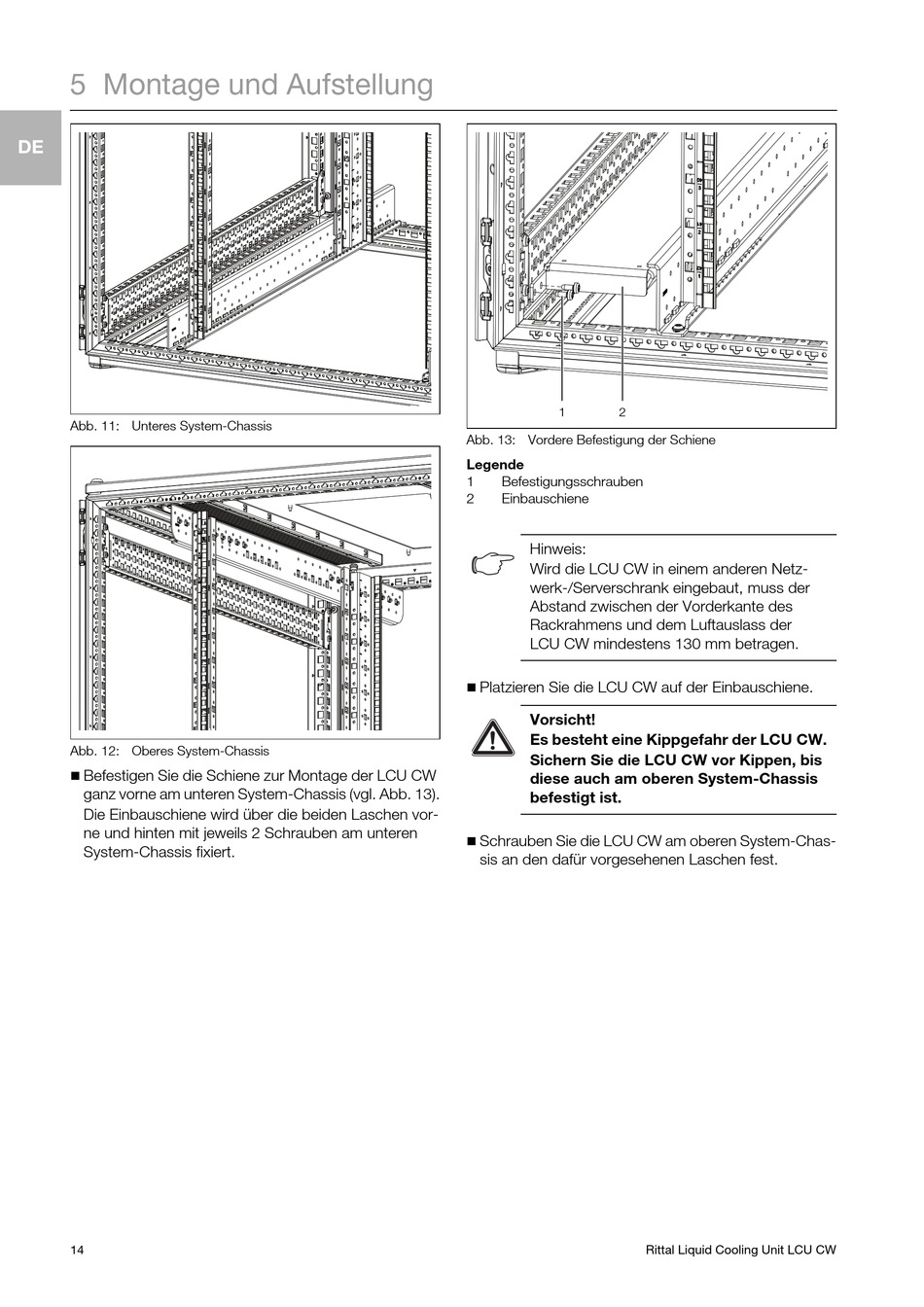

5 Montage und Aufstellung
DE
Abb. 11: Unteres System-Chassis
Abb. 12: Oberes System-Chassis
Befestigen Sie die Schiene zur Montage der LCU CW
ganz vorne am unteren System-Chassis (vgl. Abb. 13).
Die Einbauschiene wird über die beiden Laschen vor-
ne und hinten mit jeweils 2 Schrauben am unteren
System-Chassis fixiert.
14
1
2
Abb. 13: Vordere Befestigung der Schiene
Legende
1
Befestigungsschrauben
2
Einbauschiene
Hinweis:
Wird die LCU CW in einem anderen Netz-
werk-/Serverschrank eingebaut, muss der
Abstand zwischen der Vorderkante des
Rackrahmens und dem Luftauslass der
LCU CW mindestens 130 mm betragen.
Platzieren Sie die LCU CW auf der Einbauschiene.
Vorsicht!
Es besteht eine Kippgefahr der LCU CW.
Sichern Sie die LCU CW vor Kippen, bis
diese auch am oberen System-Chassis
befestigt ist.
Schrauben Sie die LCU CW am oberen System-Chas-
sis an den dafür vorgesehenen Laschen fest.
Rittal Liquid Cooling Unit LCU CW
