Handhabung der Federklemmen

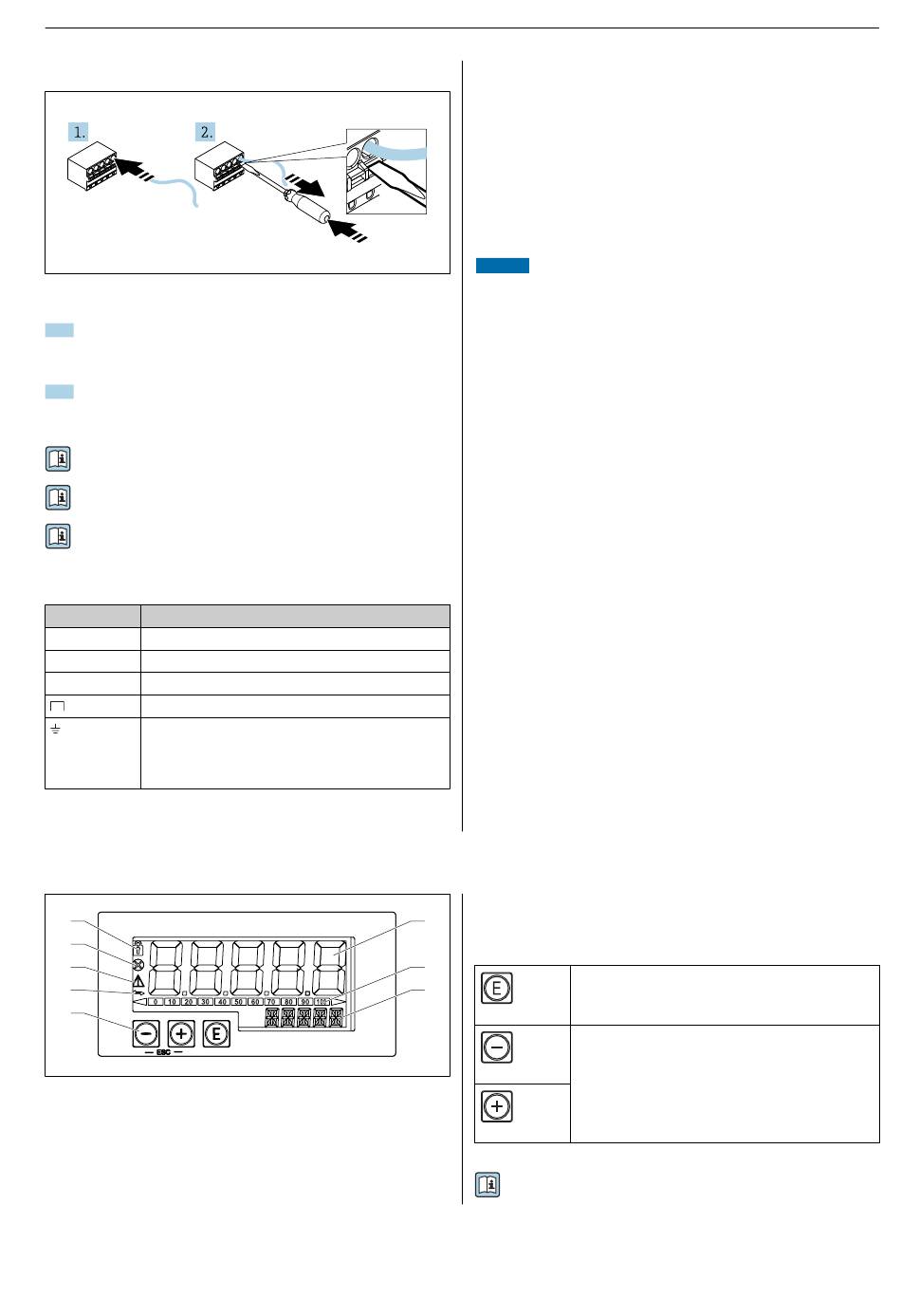

 3 Handhabung der Federklemmen
1. Bei Verwendung von starren Leitern oder flexiblen Leitern mit Aderend-
hülse zum Anschließen nur das Kabel in die Klemme schieben. Kein
Werkzeug erfoderlich. Bei flexiblen Leitern ohne Aderendhülsen muss
der Federmechanismus betätigt werden wie bei Schritt 2 gezeigt.
2. Zum Lösen des Kabels mit einem Schraubendreher oder anderem geeig-
neten Werkzeug den Federmechanismus ganz hinein drücken und Kabel
heraus ziehen.
Details zum HART ® -Anschluss (Option): siehe zugehörige Betriebsanlei-
tung.
Details zum Anschluss an Funktionserdung: siehe zugehörige Betriebsan-
leitung.
Details zur Verdrahtung mit schaltbarer Hintergrundbeleuchtung: siehe
zugehörige Betriebsanleitung.
Verdrahtung auf einen Blick
Klemme Beschreibung
+ positiver Anschluss Strommessung
- negativer Anschluss Strommessung (ohne Hintergrundbeleuchtung)
LED negativer Anschluss Strommessung (mit Hintergrundbeleuchtung)
Hilfsklemmen (intern elektrisch verbunden)
Funktionserdung:
• Schalttafeleinbau-Gerät:
Anschlussklemme auf der Gehäuserückseite
• Feldgerät:
Anschlussklemme im Gehäuse
Schirmung und Erdung
Bedienung
1
2
3
4
5
 4 Anzeige- und Bedienelemente des Prozessanzeigers
1 Symbol Bedienmenü gesperrt
2 Symbol Fehler
3 Symbol Warnung
4
Symbol HART ® -Kommunikation aktiv (Option)
5 Bedientasten "-", "+", "E"
6 14-Segment Anzeige für Einheit/TAG
7 Bargraph mit Marken für Unter- und Überbereich
8 5-stellige 7-Segment Anzeige für Messwert, Ziffernhöhe 17 mm (0,67 in)
Endress+Hauser
Eine optimale elektromagnetische Verträglichkeit (EMV) ist nur dann gewähr-
leistet, wenn Systemkomponenten und insbesondere Leitungen abgeschirmt
sind und die Abschirmung eine möglichst lückenlose Hülle bildet.
Die HART ® -Kommunikation lässt drei verschiedene Varianten der Schirmung zu:
• Beidseitige Schirmung
• Einseitige Schirmung auf der speisenden Seite mit kapazitivem Abschluss am
Feldgerät
• Einseitige Schirmung auf der speisenden Seite
Die besten Ergebnisse hinsichtlich der EMV wird in den meisten Fällen mit einer
einseitigen Schirmung auf der speisenden Seite (ohne kapazitivem Abschluss am
Feldgerät) erzielt. Damit ist ein Betrieb bei Störgrößen gemäß NAMUR NE21
sichergestellt.
HINWEIS
Falls in Anlagen ohne Potenzialausgleich der Kabelschirm an mehreren
Stellen geerdet wird, können netzfrequente Ausgleichströme auftreten, wel-
che das Signalkabel beschädigen bzw. die Signalübertragung wesentlich
beeinflussen.
‣
Der Schirm des Signalkabels ist in solchen Fällen nur einseitig zu erden, d.h.
er darf nicht mit der Erdungsklemme des Gehäuses verbunden werden. Der
nicht angeschlossene Schirm ist zu isolieren!
Schutzart sicherstellen
Feldgehäuse
Die Geräte erfüllen alle Anforderungen gemäß IP67. Um diese nach erfolgter
Montage oder nach einem Service-Fall zu gewährleisten, müssen folgende
Punkte zwingend beachtet werden:
• Die Gehäusedichtung muss sauber und unbeschädigt in die Dichtungsnut ein-
gelegt sein. Gegebenenfalls ist die Dichtung zu reinigen, zu trocknen oder zu
ersetzen.
• Die für den Anschluss verwendeten Kabel müssen den spezifizierten Außen-
durchmesser aufweisen (z.B. M16 x 1,5, Kabeldurchmesser
5 ... 10 mm (0,2 ... 0,39 in)).
• Messgerät so montieren, dass die Kabeleinführungen nach unten gerichtet
sind.
• Nicht benutzte Kabeleinführungen durch einen Blindstopfen ersetzen.
• Der Gehäusedeckel und die Kabeleinführungen müssen fest angezogen sein.
Schalttafelgehäuse
Die Gerätefront erfüllt die Anforderungen gemäß IP65. Um diese nach erfolgter
Montage oder nach einem Service-Fall zu gewährleisten, müssen folgende
Punkte zwingend beachtet werden:
• Die Dichtung zwischen Gehäusefront und Schalttafel muss sauber und unbe-
schädigt sein. Gegebenenfalls ist die Dichtung zu reinigen, zu trocknen oder
zu ersetzen.
• Die Gewindestangen der Schalttafel-Montageclips müssen fest angezogen
sein (Anzugsdrehmoment: 0,4 ... 0,6 Nm).
Die Bedienung erfolgt über drei Bedientasten auf der Gehäusefront. Das Geräte-
Setup kann über einen 4-stelligen Benutzercode gesperrt werden. Bei gesperr-
8
tem Setup wird bei Aufrufen eines Bedienparameters ein Schloss-Symbol in der
Anzeige dargestellt.
7
Eingabetaste; Aufrufen des Bedienmenüs, Bestätigen der Auswahl/
Einstellung von Parametern im Bedienmenü
6
A0017716
Auswahl und Einstellung / Änderung von Werten im Bedienmenü;
Betätigen von ' - ' und ' + ' gleichzeitig bewirkt einen Rücksprung in die
nächsthöhere Menüebene ohne Speichern des eingestellten Wertes
A0017714
A0017715
Für weitere Details zur Bedienung und Inbetriebnahme: siehe zugehörige
Betriebsanleitung.
KA01141K
