Verstärker
DIRIS Digiware C-32

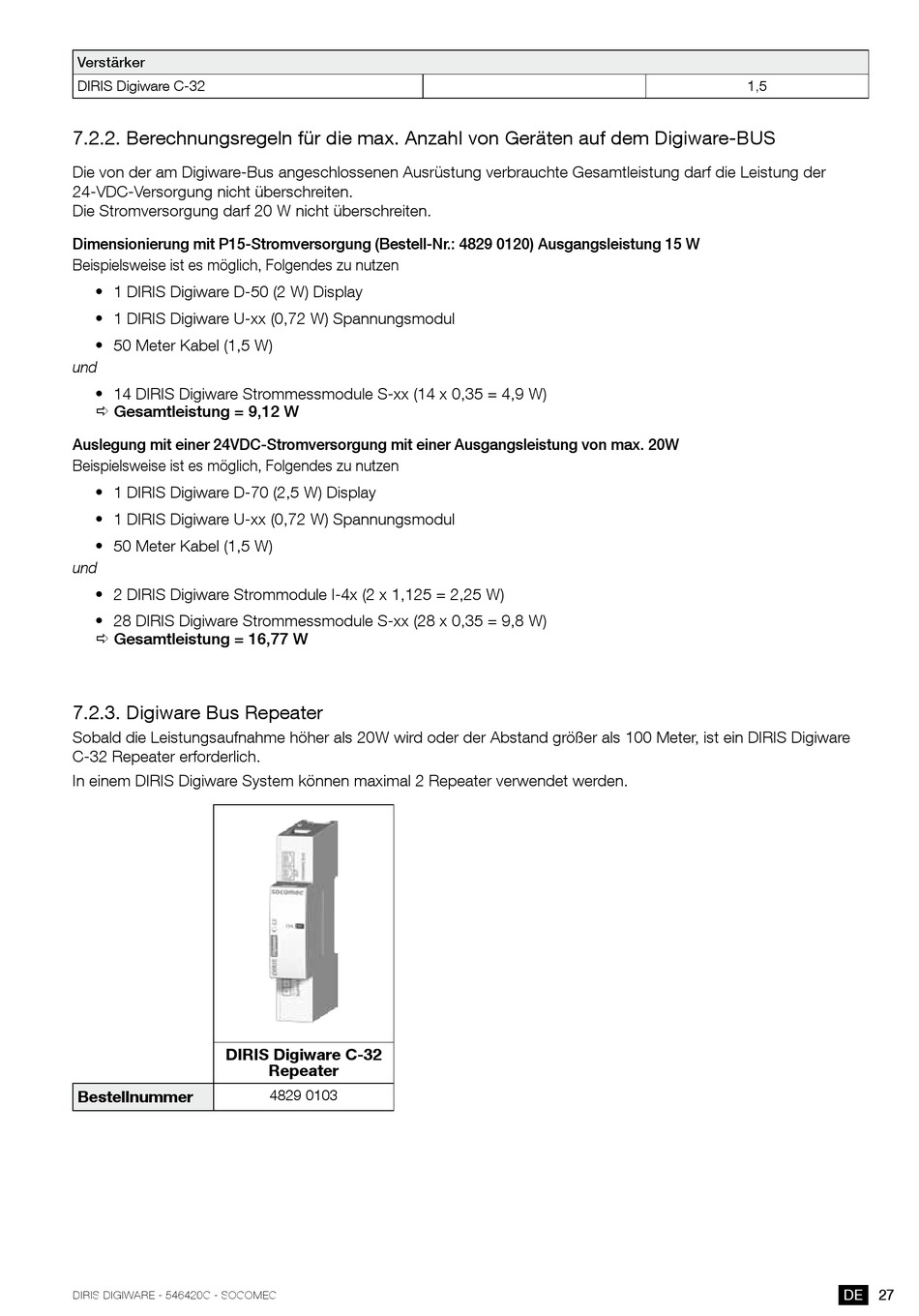

7 .2 .2 . Berechnungsregeln für die max . Anzahl von Geräten auf dem Digiware-BUS
Die von der am Digiware-Bus angeschlossenen Ausrüstung verbrauchte Gesamtleistung darf die Leistung der
24-VDC-Versorgung nicht überschreiten.
Die Stromversorgung darf 20 W nicht überschreiten.
Dimensionierung mit P15-stromversorgung (Bestell-nr.: 4829 0120) ausgangsleistung 15 W
Beispielsweise ist es möglich, Folgendes zu nutzen
• 1 DIRIS Digiware D-50 (2 W) Display
• 1 DIRIS Digiware U-xx (0,72 W) Spannungsmodul
• 50 Meter Kabel (1,5 W)
und
• 14 DIRIS Digiware Strommessmodule S-xx (14 x 0,35 = 4,9 W)
Gesamtleistung = 9,12 W
auslegung mit einer 24VDc-stromversorgung mit einer ausgangsleistung von max. 20W
Beispielsweise ist es möglich, Folgendes zu nutzen
• 1 DIRIS Digiware D-70 (2,5 W) Display
• 1 DIRIS Digiware U-xx (0,72 W) Spannungsmodul
• 50 Meter Kabel (1,5 W)
und
• 2 DIRIS Digiware Strommodule I-4x (2 x 1,125 = 2,25 W)
• 28 DIRIS Digiware Strommessmodule S-xx (28 x 0,35 = 9,8 W)
Gesamtleistung = 16,77 W
7 .2 .3 . Digiware Bus Repeater
Sobald die Leistungsaufnahme höher als 20W wird oder der Abstand größer als 100 Meter, ist ein DIRIS Digiware
C-32 Repeater erforderlich.
In einem DIRIS Digiware System können maximal 2 Repeater verwendet werden.
DiriS Digiware C-32
Bestellnummer
DIRIS DIGIWARE - 546420C - SOCOMEC
repeater
4829 0103
1,5
DE
27
