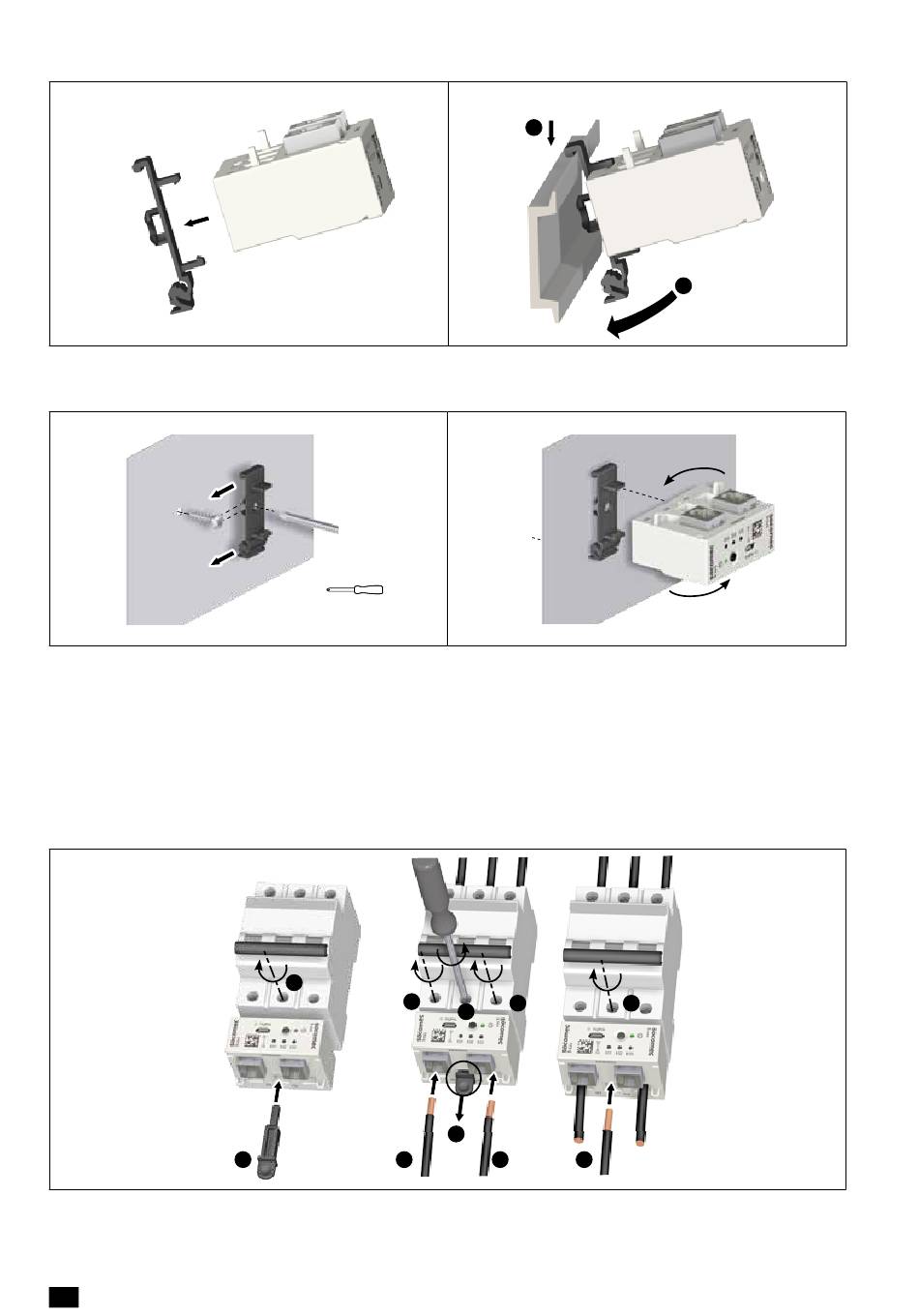

5 .2 .3 . DIRIS Digiware S - Montage auf DIN-Schiene
Ref: 4829 0195 (x10)
5 .2 .4 . DIRIS Digiware S - Montage auf Grundplatte
5 .2 .5 . DIRIS Digiware S Halterung
• Temporärer MCB-Einsatz:
Das DIRIS Digiware S Modul kann mithilfe eines temporären Einsatz-Tools ober- oder unterhalb des Schutzgeräts
befestigt oder transportiert werden:
Schritt 1: Das Tool über die Stromeingänge in die entsprechende Schutzleiterklemme einführen.
Schritt 2: Die dazugehörigen Schrauben festziehen.
Zusätzliche Infos zu dieser Installation finden Sie in der Anleitung zum jeweiligen Schutzgerät.
18
DE
SCHRITT 1
SCHRITT 1
1x
Ø 0,17/4,2
m4 max
1 nm
2
Ref:
4829 0196 (x10)
1
1
2
2
3
4
1
1
SCHRITT 2
2
SCHRITT 2
Das Gerät kann
umgedreht werden
2
1
DIRIS DIGIWARE - 546420C - SOCOMEC
