6.2. Anschluss an Stromnetz und Lasten
DIRIS Digiware U-xx Module lassen sich bei einphasigen, zweiphasigen oder dreiphasigen Netzen gleichermaßen
einsetzen.
Jedes DIRIS Digiware S-xx Strommessmodul kann drei Stromeingänge zur gleichzeitigen Messung mehrerer Lasten
verwenden, z. B. drei einphasige Lasten.
Dazu lassen sich mit einem DIRIS Digiware System verschiedene Lasttypen messen. So können mehrere Digiware
S-xx Module z. B. zur Messung von einphasigen und andere von dreiphasigen Lasten konfiguriert werden.
Dieser Ansatz bietet eine höhere Flexibilität für die elektrische Anlage, die verschiedene Lasttypen integrieren kann.
6 .2 .1 . Konfigurierbare Lasten, die auf dem Netzwerktyp basieren
Die folgende Tabelle fasst die Lasten zusammen, die in Abhängigkeit vom Netzwerktyp der Installation konfiguriert
werden können
Netzwerktyp
1P+n
2P
2P+n
3P*
3P+N
(*) Hinweis: Einphasige Lasten können nicht auf einem 3P-Netzwerk konfiguriert werden.

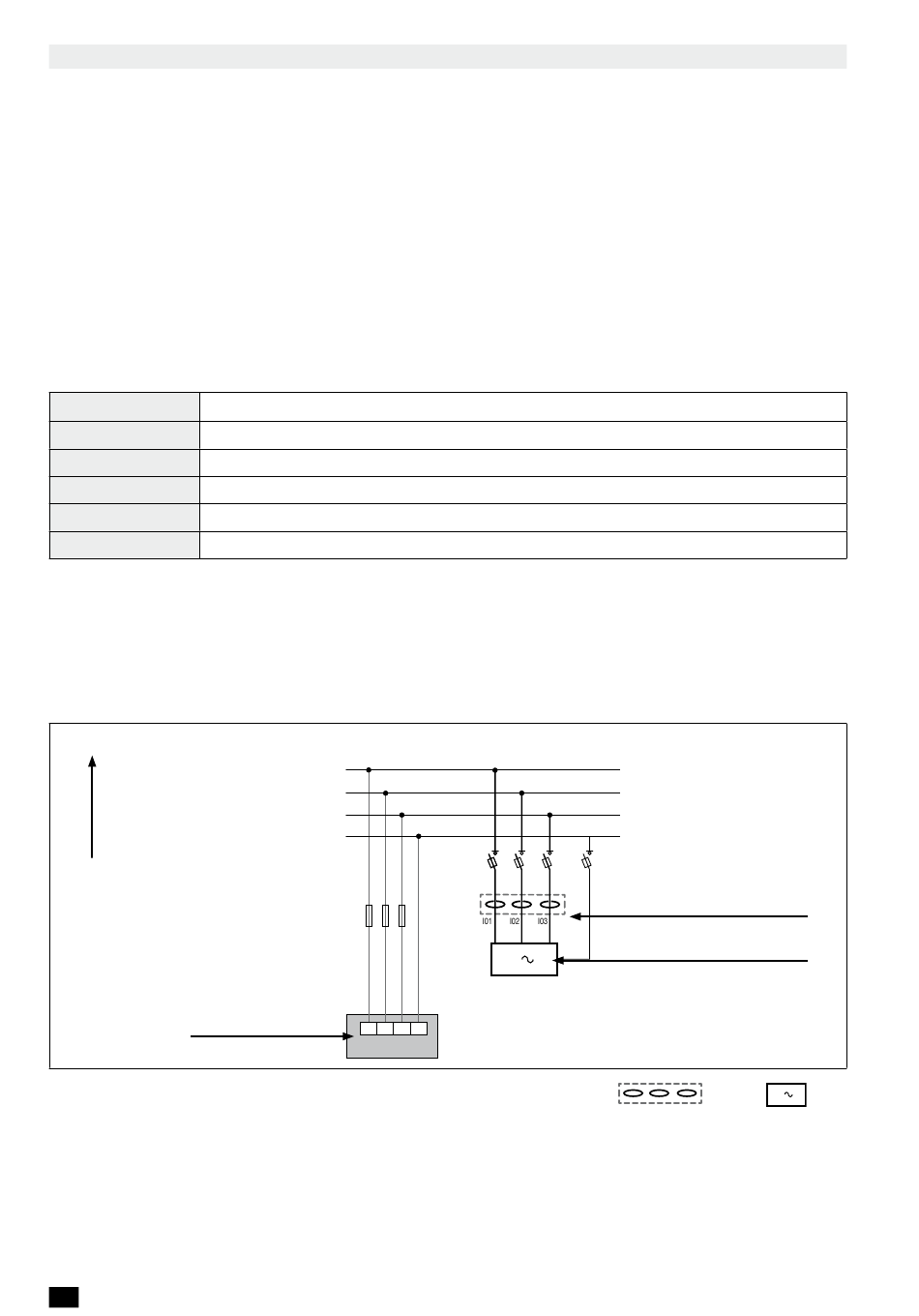

6 .2 .2 . Beschreibung der wichtigsten Netz- und Lastkombinationen
legende:
3P+n – 3Ct
Dreiphasen- + Neutralnetz
mit 3 Stromsensoren
Spannungsklemme
22
DE
Konfigurierbare Lasten
1P+N – 1CT
2P – 1CT
2P+N – 2CT / 2P – 1CT / 1P+N – 1CT
3P – 3CT / 3P – 2CT / 3P – 1CT
3P+N – 3CT / 3P+N – 1CT / 3P – 3CT / 3P – 2CT / 3P – 1CT / 1P+N – 1CT
L1
L2
L3
N
V1 V2 V3 VN
L1
L2
N
3
V
I01
I02
I03
2
2
DIRIS Digiware S
Dreiphasige Last
3
I01
I02
I03
Dreiphasige Last
DIRIS Digiware S
Stromeingänge
I01, I02, I03
DIRIS DIGIWARE - 546420C - SOCOMEC
L1
L2
L3
N
V1 V2 V3 VN
V
3
L1
N
