7. DiGiWare-BuS

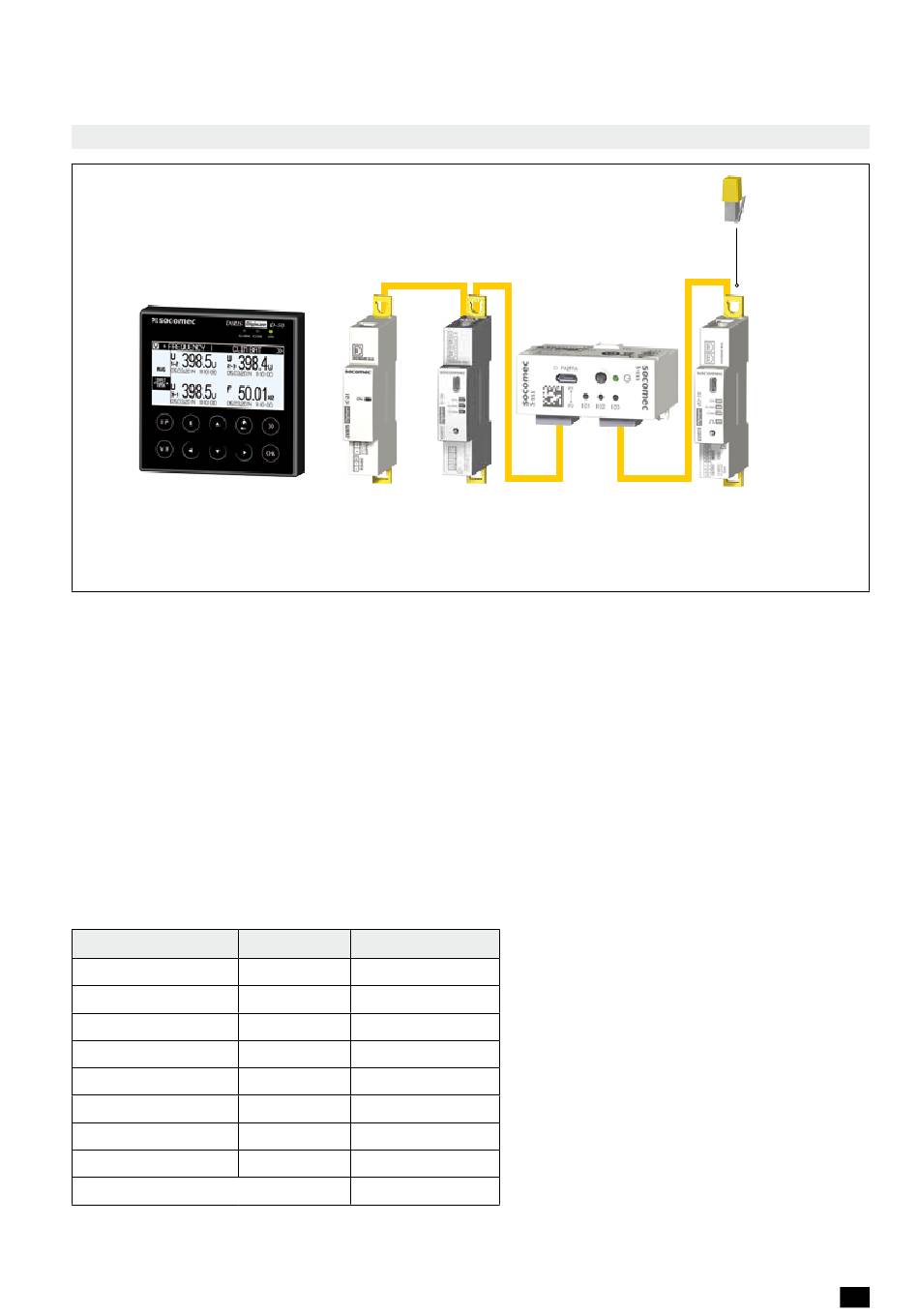

7.1. Funktionsprinzip:
Anzeige
DIRIS
Digiware D-xx
Das DIRIS Digiware-System umfasst folgende Baugruppen:
• Ein externes Display DIRIS Digiware D oder ein DIRIS Digiware C-31 Systemschnittstellenmodul
• Ein Spannungsmessmodul DIRIS Digiware U
• Ein oder mehrere DIRIS Digiware S Strommessmodule
• Ein oder mehrere DIRIS Digiware IO Ein-/Ausgangsmodule
• Ein Digiware Busabschluss (Bestell-Nr. 4829 0180), der am letzten Modul eingesteckt wird. Er wird mit dem
Display DIRIS Digiware D und dem DIRIS Digiware C-31-Systemschnittstellenmodul mitgeliefert.
Hinweis: Für die Messung von Schaltkreisen mit höheren Bemessungsströmen können die mit TE, TR/iTR oder
TF Stromsensoren verknüpften DIRIS Digiware I-xx Strommessmodule verwendet werden, die das DIRIS Digiware
System für alle Ebenen der elektrischen Anlage (Haupt- und Nebenversorgungen, Klemmenschaltkreise etc.)
einsetzbar macht.
7 .1 .1 . Digiware Bus Anschlusskabel
Länge (m)
0,06
0,1
0,2
0,5
1
2
5
10
50-m-Rolle + 100 Stecker
Benutzen Sie die kürzest möglichen Kabel zur Optimierung der elektromagnetischen Emissionen.
DIRIS DIGIWARE - 546420C - SOCOMEC
Digiware-Bus
oder
systemschnittstelle
modul
DIRIS Digiware U-xx
DIRIS Digiware C-31
Menge
Bestellnummer
1
4829 0189
1
4829 0181
1
4829 0188
1
4829 0182
1
4829 0183
1
4829 0184
1
4829 0186
1
4829 0187
4829 0185
Digiware Busabschluss
u modul
Modul zur
strommessung
DIRIS Digiware S-xx
Ein-/Ausgangsmodul
DIRIS Digiware IO-xx
DE
25
