8. StatuS-LeDS unD automatiSChe aDreSSierunG

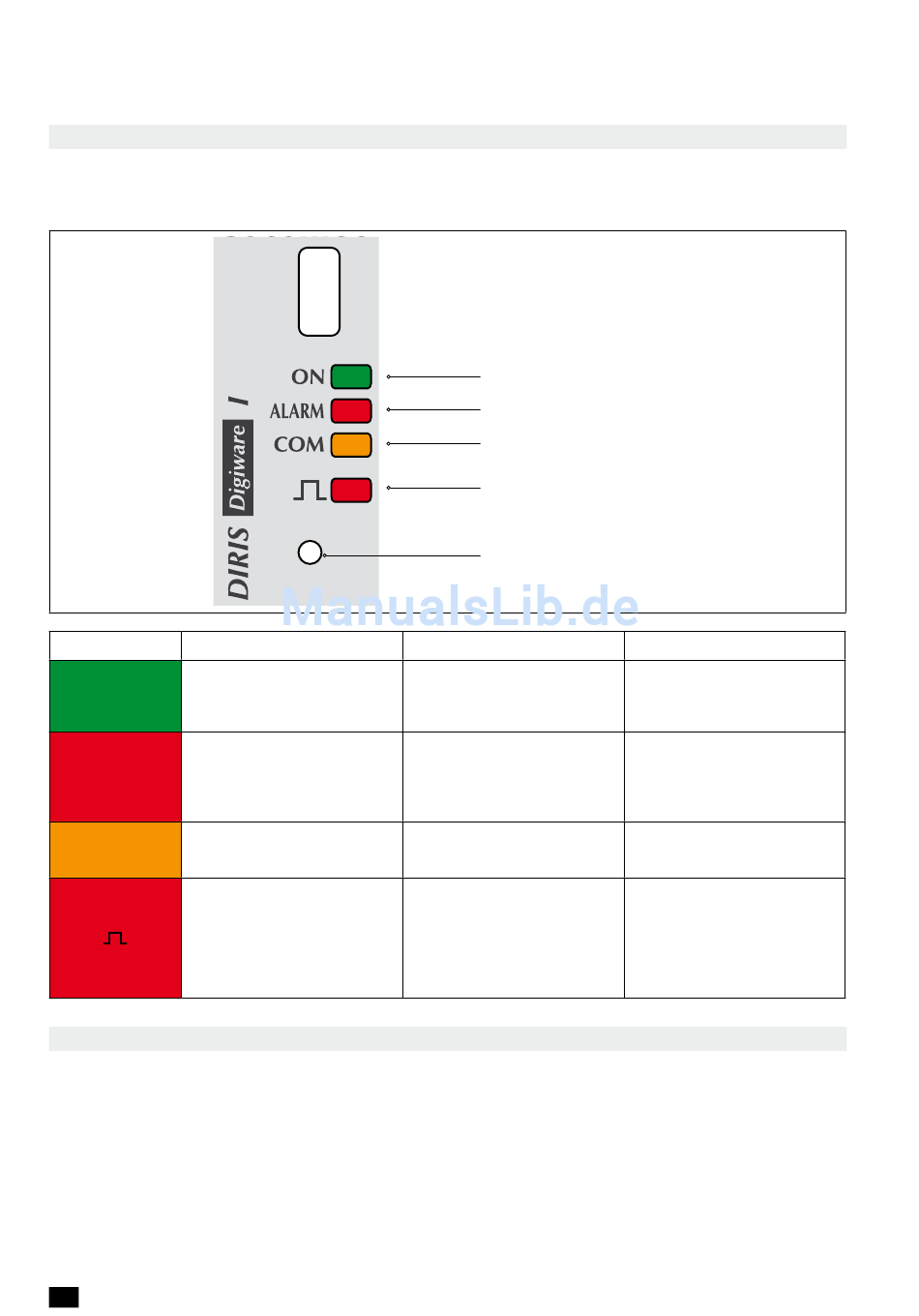

8.1. status-lEDs

Die LEDs zeigen zur jeder Zeit den aktuellen Gerätestatus an.
Die Adressierungstaste wird dazu verwendet, automatisch eine Modbus-Adresse vom Gateway zuzuordnen.
LED-Status
In Betrieb
ein
Ein Alarm (logisch/analog usw.)
ist aktiv (er erhält keine Priorität,
aLarm
wenn gleichzeitig ein Systemalarm
vorliegt)
Problem mit der Adressierung
Com

8.2. automatische adressierung

Mit der Auto-Adressierung kann das System automatisch Geräten, die mit DIRIS G-Gateways oder externen
Displays DIRIS Digiware D verbunden sind, Adressen zuordnen. Dieser Modus ist nur mit DIRIS B-30 und
PMDs DIRIS Digiware kompatibel. Die Adressen müssen manuell dem anderen PMD (DIRIS A) und den Zählern
(COUNTIS) zugeordnet werden.
Es sind zwei Modi verfügbar:
• Modus 1 – Automatische Erkennung und automatische Adressierung
• Modus 2 – Automatische Erkennung und Adressenauswahl
Modus 1 wird ohne externe Ausrüstung durchgeführt (siehe die Beschreibung unten).
48 DE
Dauerleuchten
10 Sekunden – auf Anfrage
über eine Modbus-Kontrolle zur
Identifizierung des Geräts (externe
Anzeige etc.)
Mindestens ein Systemalarm
ist aktiv (Strom abgeschaltet,
schlechte V/I-Verbindung,
defekter Primärstromsensor)
Adresse OK
Nicht verfügbar I - xx: Nicht verfügbar
IO-10: Entspricht der
Statusänderung bei allen im
lokalen Modus konfigurierten
Eingängen (IN1, IN2, IN3, IN4)
Stromversorgung
Alarm
Kommunikation
Messtechnik
Adressiertaste
Blinkt
1 Sekunde für Anfahren und
wenn ein eingegangener Rahmen
verarbeitet wird
I - xx: Entspricht dem
metrologischen Impulsgewicht
IO-10: Das metrologische
Impulsgewicht des im
Impulszählermodus konfigurierten
Eingangs 1 (IN1)
DIRIS DIGIWARE - 542 875 E - SOCOMEC
Impulse
1 Sekunde beim Starten
1 Sekunde beim Starten
