9 .2 .1 . Anschluss mit dem Systemschnittstellenmodul DIRIS Digiware C-31
Bei einer RS485-Verbindung kann das Systemschnittstellenmodul DIRIS Digiware C-31 an beliebiger Stelle in der
RS485-Verbindung angeordnet werden.
Dabei sind folgende Regeln zu beachten:
• Ein 120-Ω-Widerstand muss am Anfang der RS485-Verbindung hinzugefügt werden.
• Ein 120-Ω-Widerstand muss am Ende der RS485-Verbindung hinzugefügt werden.
• Ein Abschluss muss am Ende der RS485-Verbindung hinzugefügt werden

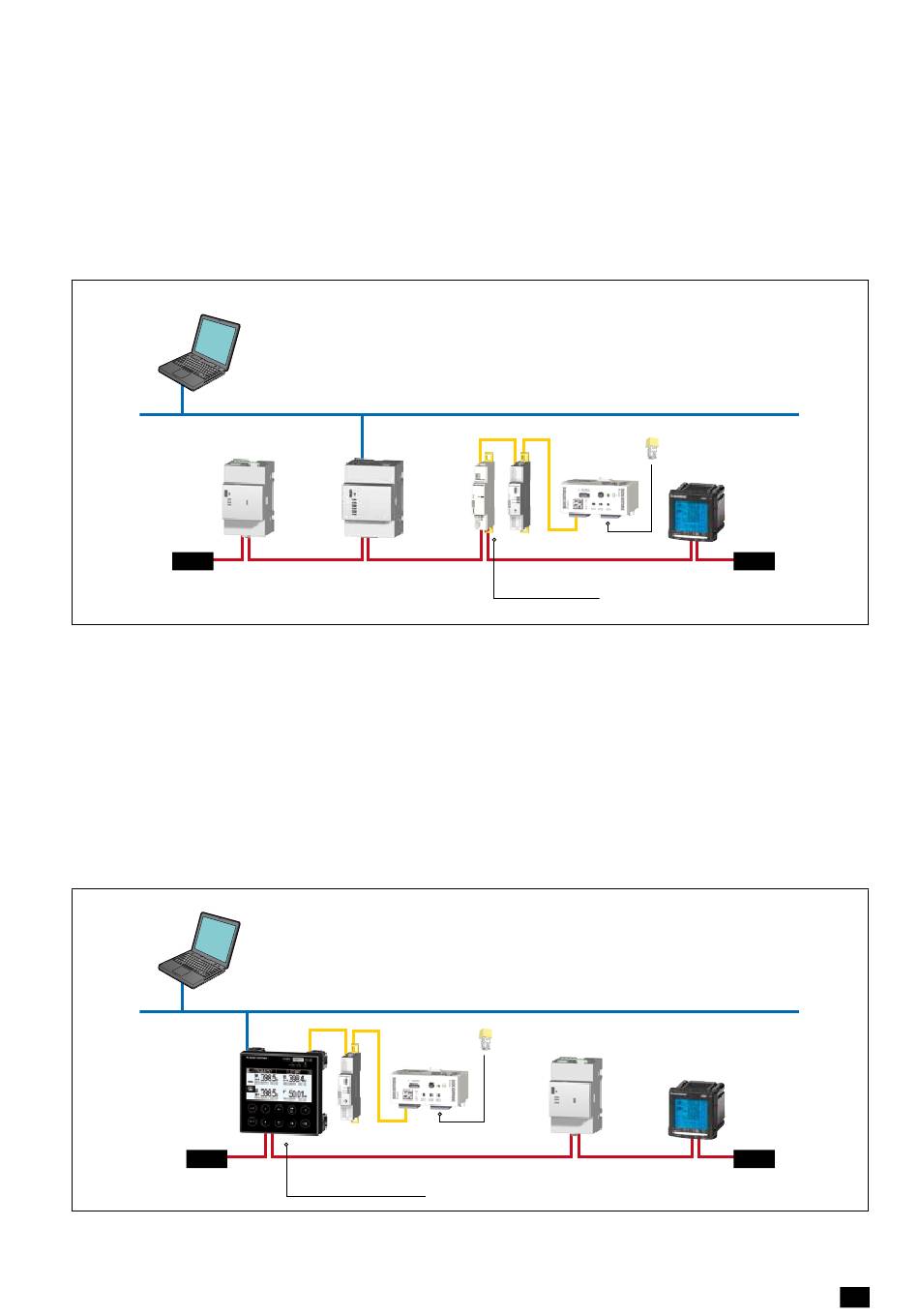

Anschlussbeispiel:
PC
120 Ω
DIRIS B
9 .2 .2 . Anschluss mit dem externen Display DIRIS Digiware D-50/D-70
Bei einer RS485-Verbindung ist das externe Display DIRIS Digiware D-50/D-70 ein Mastergerät des RS485-Bus
und mit dem DIRIS Digiware-Bus verbunden. Es wird wie ein Ethernet-Gateway verwendet.
Dabei sind folgende Regeln zu beachten:
• Ein 120-Ω-Widerstand muss am Anfang der RS485-Verbindung hinzugefügt werden.
• Ein 120-Ω-Widerstand muss am Ende der RS485-Verbindung hinzugefügt werden.
• Ein Abschluss muss am Ende der RS485-Verbindung hinzugefügt werden
Anschlussbeispiel:
PC
120 Ω
Das DIRIS Digiware D-50/D-70 Display kann bis zu 32 Geräte anzeigen.
DIRIS DIGIWARE - 546420C - SOCOMEC
RS485
RS485
DIRIS G
Digiware-Bus
DIRIS Digiware S
DIRIS Digiware U
DIRIS Digiware D-50 / D-70
Digiware-Bus
DIRIS Digiware S
DIRIS Digiware U
RS485
DIRIS Digiware C-31
Bus Digiware
Abschluss
RS485
DIRIS B
Ethernet
Bus Digiware
Abschluss
120 Ω
DIRIS
COUNTIS
Ethernet
120 Ω
DIRIS
COUNTIS
