9. kommunikation
9.1. allgemeine informationen
Mit dem DIRIS Digiware ist die Kommunikation über einen zentralen Punkt der Systemschnittstelle verfügbar.
Je nach verwendeter Systemschnittstelle kann das DIRIS Digiware über das Ethernet oder eine serielle RS485
Schnittstelle (2- oder 3-Draht) und mehrere Protokolle (Modbus RTU, TCP, BACnet und SNMP) kommunizieren.
Das Modbus-Protokoll erfordert einen Dialog in einer Master-/Slave-Struktur. Der Kommunikationsmodus ist RTU
(Remote Terminal Unit). Bei einem Standardaufbau ermöglicht eine RS485-Verbindung den Anschluss von 32
RS485 Geräten an einen PC (das DIRIS Digiware C-31 zählt als ein Gerät), ein PLC-System oder das Gateway über
eine Distanz von 1.200 Metern.
BACnet und SNMP Protokolle sind mit dem DIRIS Digiware D-70 Display verfügbar. Weitere Infos hierzu finden Sie
in der Bedienungsanleitung DIRIS Digiware D-70.

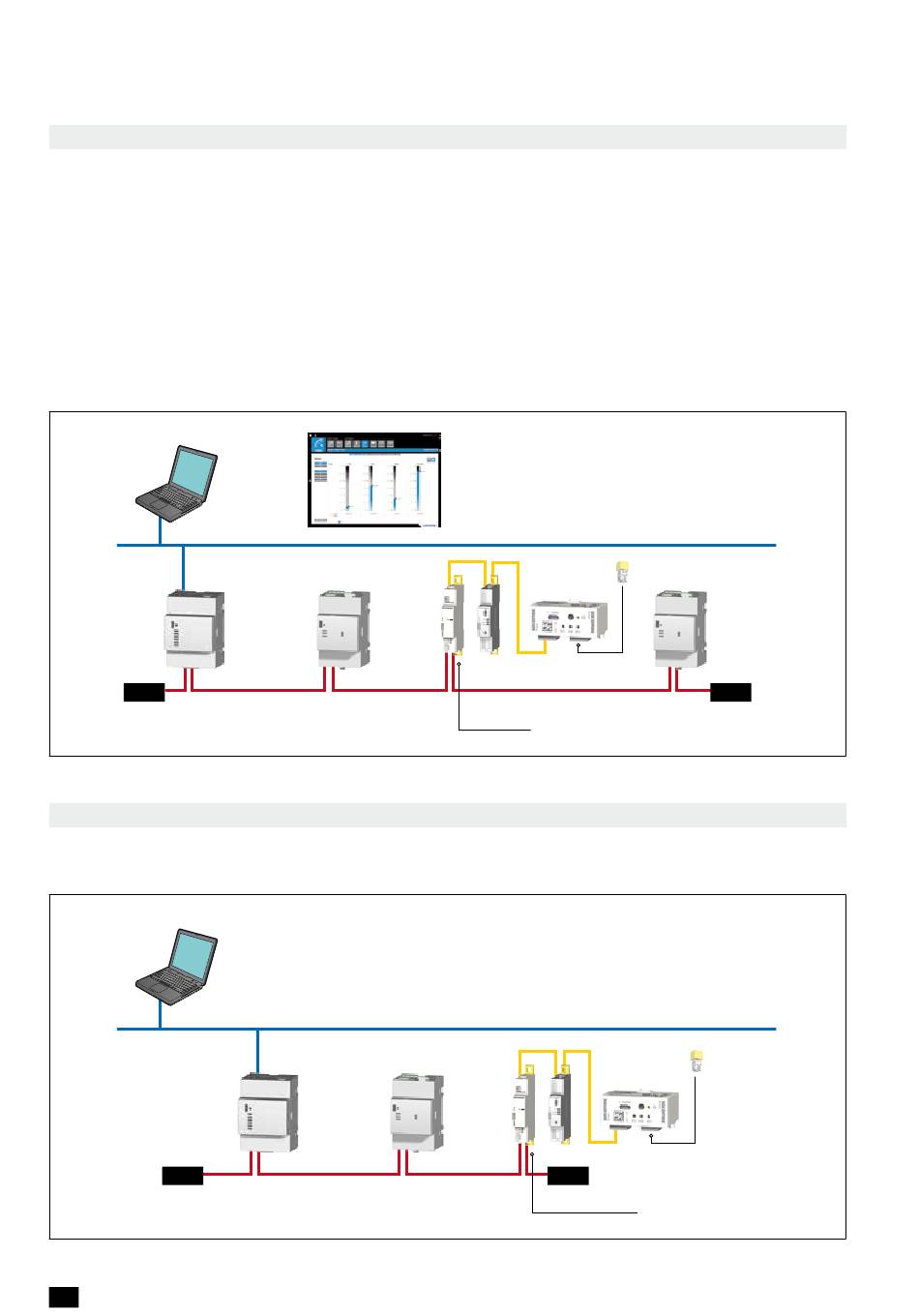

Architekturbeispiel in Kombination mit einem DIRIS G-Gateway:
120 Ω
DIRIS G
9.2. Regeln zu RS485 und zum DIRIS Digiware-Bus
Beim Anschluss von DIRIS Digiware mit RS485 ist eine Reihe von Regeln zu beachten. Diese Regeln werden in den
folgenden Abschnitten erläutert.
PC
120 Ω
32
DE
RS485
RS485
DIRIS B
RS485
DIRIS G
DIRIS B
Webserver
WEBVIEW
Digiware Bus
DIRIS Digiware S
DIRIS Digiware U
RS485
DIRIS
Digiware C-31
Digiware-Bus
DIRIS Digiware U
RS485
120 Ω
DIRIS Digiware C-31
Ethernet
Bus Digiware
Abschluss
120 Ω
DIRIS B
Ethernet
Bus Digiware
Abschluss
DIRIS Digiware S
DIRIS DIGIWARE - 546420C - SOCOMEC
