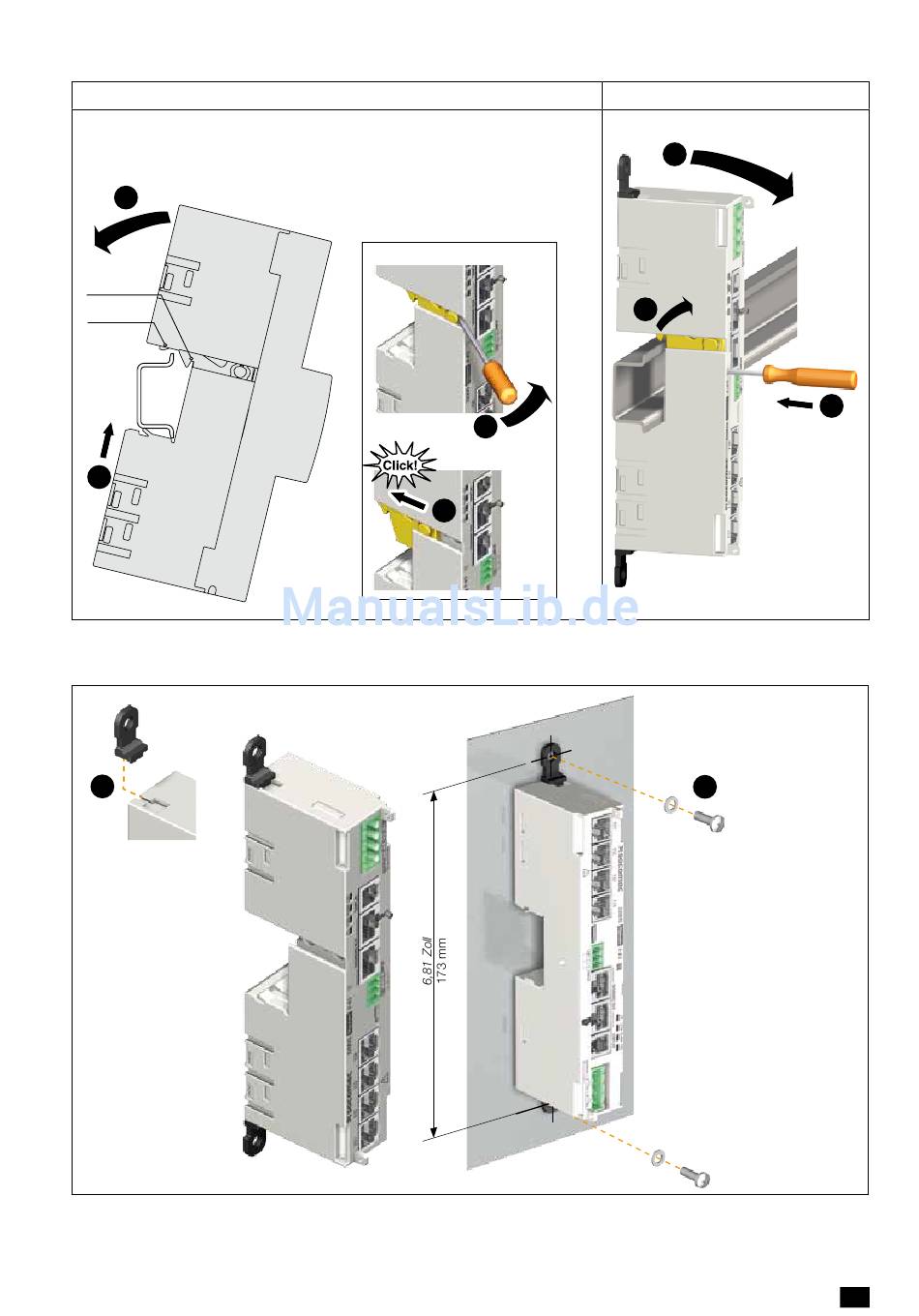

5 .2 .3 . DIRIS Digiware I-4x – Montage auf DIN-Schiene
DIRIS Digiware I-4x Montage
Es sind zwei Montagepositionen möglich:
Position I (Werksmontage): für 15-mm-Schiene.
Position II: für 7,5-mm-Schiene
2
Position I
Position II
1
5 .2 .4 . DIRIS Digiware I-4x – Montage auf Grundplatte
1
Montage der
Halterungen
oben und
unten am
Modul.
DIRIS DIGIWARE - 542 875 E - SOCOMEC
Montage in Position II
L
1
2
DIRIS Digiware I-4x Demontage
3
2
2
Art der Schraube: M4
Anzugsmoment: 0,5 Nm
Durchmesser
Unterlegscheibe 0,47 Zoll /
12 mm max.
1
DE
23
