Einrichten der Kommunikation zur Darstellung einer Web-Site

1.7.1 HTTP-Direkt über Ethernet RJ-45-Verbindung
Die schnellste Kommunikationsverbindung ist der Ethernet-Port über RJ-45, wenn
das Protokoll HTTP-Direkt ausgewählt wurde. Die Geschwindigkeit liegt entweder
bei 10 MBit/s oder 100 MBit/s mit einemAuto-Negotiation-Protokoll über das ange-
schlossene Gerät.
Interne Verbindung bei programmierbarenpWeb Panels
Die programmierbaren Panels sind intern über eine Ethernet Verbindung direkt mit
dem programmierbaren Logic Controller verbunden. Daher genügt es hier einfach
im Setup Menüunter Web Verbindung die Local Host IP Adresse 127.0.0.1 und
http Direct Verbindung einzustellen. Die programmierbaren pWebPanel können
natürlich auch Webseiten von im Netzwerk befindlichen Steuerungen anzeigen.
Dann ist die Vorgehensweise die gleiche wie bei dem Standard 12" SVGA Panel.
Verbindung mit externen Geräten
Die HTTP-Verbindung kann zwischen unserem PCD7.D4xx und jeder SBC Steu-
erung aufgebaut werden, wenn eine Ethernet-Verbindung mit Automation Server
existiert. Bei den programmierbaren Panels wird das Panel in der Regel mit dem
internen Controller verbunden.
Schnelltest der SVGA Panels
■ Zuerst muss in die Saia PCD ein Web-Programm geladen werden, das mit dem
Web-Editor erzeugt wurde (Siehe 26-838_Manual_Web-Editor). Einige Beispie-
le können beim SBC Support-Team erfragt werden. Sie sind außerdem bald auf
unserer Internet-Site verfügbar
■ Mit einem
Saia PCD verbinden. Die aktuellen Steuerungen unterstützen Auto-Crossing,
so dass kein Crossover-Kabel mehr benötigt wird
■ Definieren sie mit PG5 die
terstützung muss zusammen mit demTCP/IP-Kanal ausgewählt werden, in den
eine gültige IP-Adresse eingetragen werden muss.
Handbuch PCD7.D412DTPF & PCD7.D4xxxT5F │ Dokument 27-620 – Ausgabe GER07 │ 2019-10-31
Einrichten der Kommunikation zur Darstellung einer Web-Site

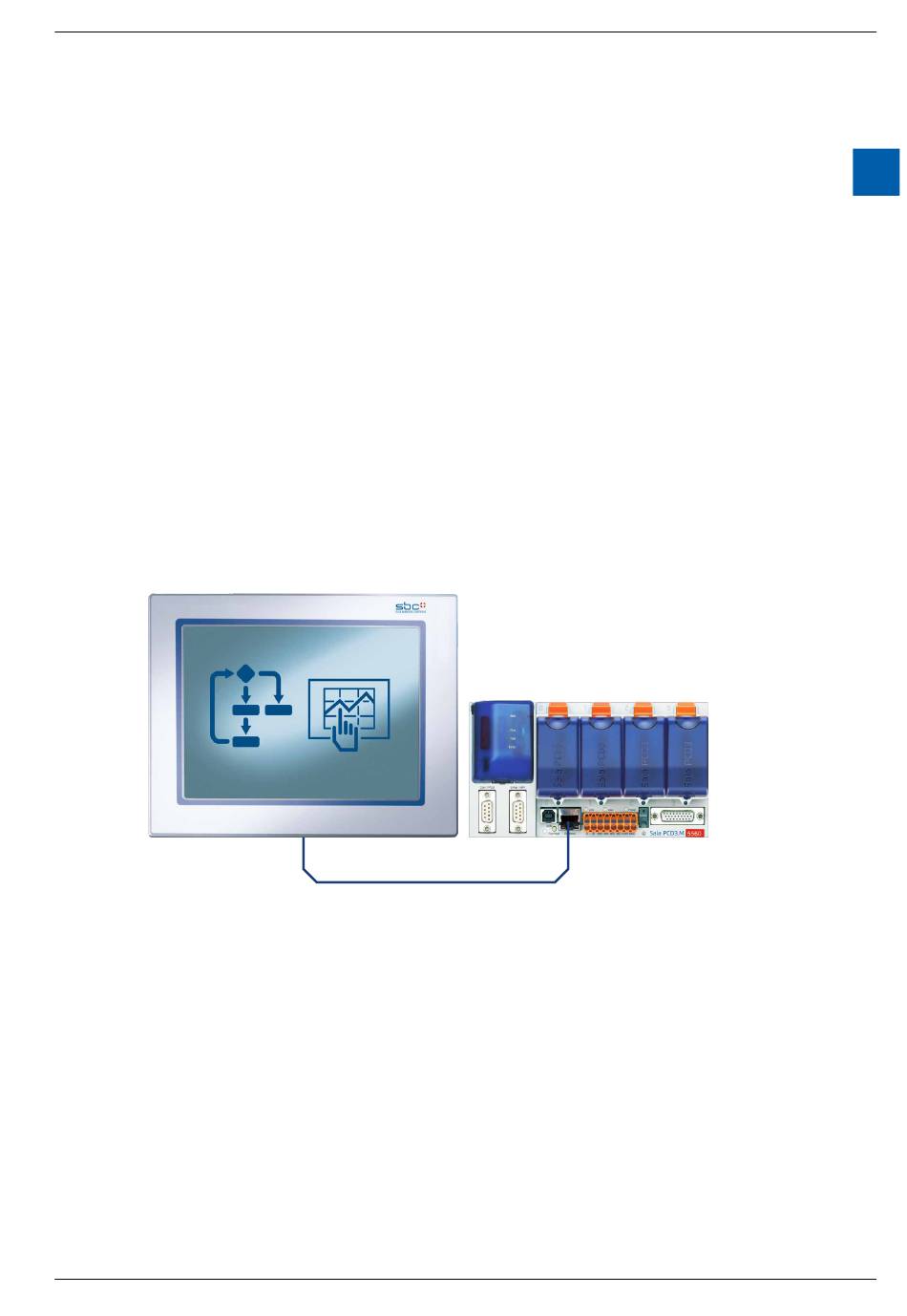

Ethernet http direct
