Einstellung Handgriff - probst RGV-9/9 Betriebsanleitung

Einstellungen
●
Das Einstellen der „Eintauchtiefe E (Et)" erfolgt durch das Verstellen der Einstellschrauben (6).
●
Alle 4 Einstellschrauben (6) müssen an beiden Adaptern (4) jeweils genau das gleiche Einstellmaß (E) haben,
ansonsten besteht Abrutschgefahr der Greifgüter (Steinlagen)!
5.2

Einstellung Handgriff

Bei Platzmangel kann der Handtragegriff (2) des
Gerätes um 90° gedreht werden.
Hierzu muss folgendermaßen vorgegangen werden:
●
Klappsplint (9) des Steckbolzens (10) entfernen
und Steckbolzen (10) herausziehen.
●
Handtragegriff aus dem Rechteckrohr nach oben
weg ziehen und um 90° drehen.
●
Anschließend Handtragegriff (2) wieder auf das
Rechteckrohr aufstecken.
●
Steckbolzen (10) wieder einstecken und mit
Klappsplint (9) sichern.

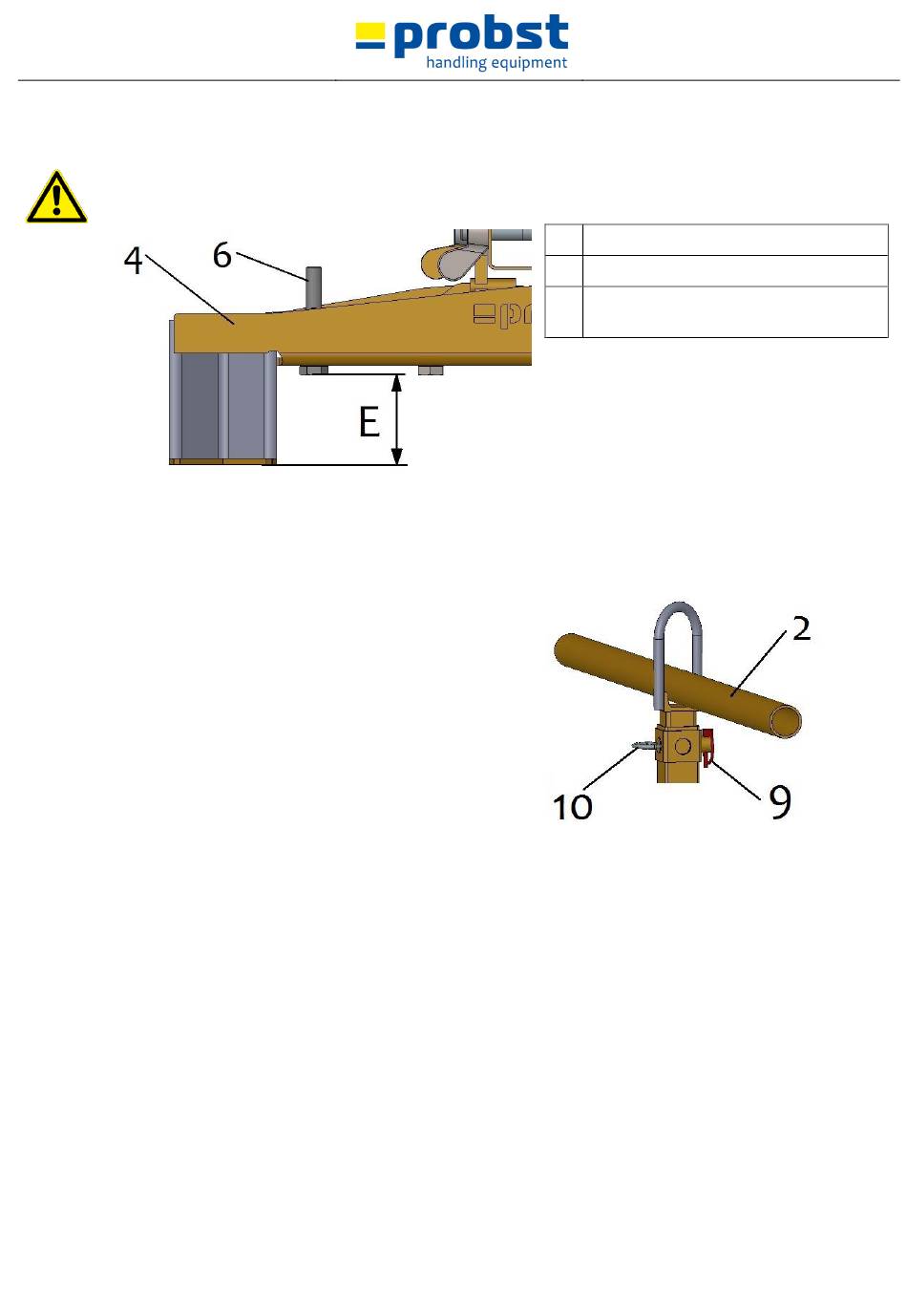

Abb. 3
4 Adapter mit Greifbacken
6 Einstellschraube für Eintauchtiefe E (Et)
E Eintauchtiefe E (höhenverstellbare
Auflage)
Abb. 4
13 / 19
