Nastavovací práce
5 Nastavovací práce

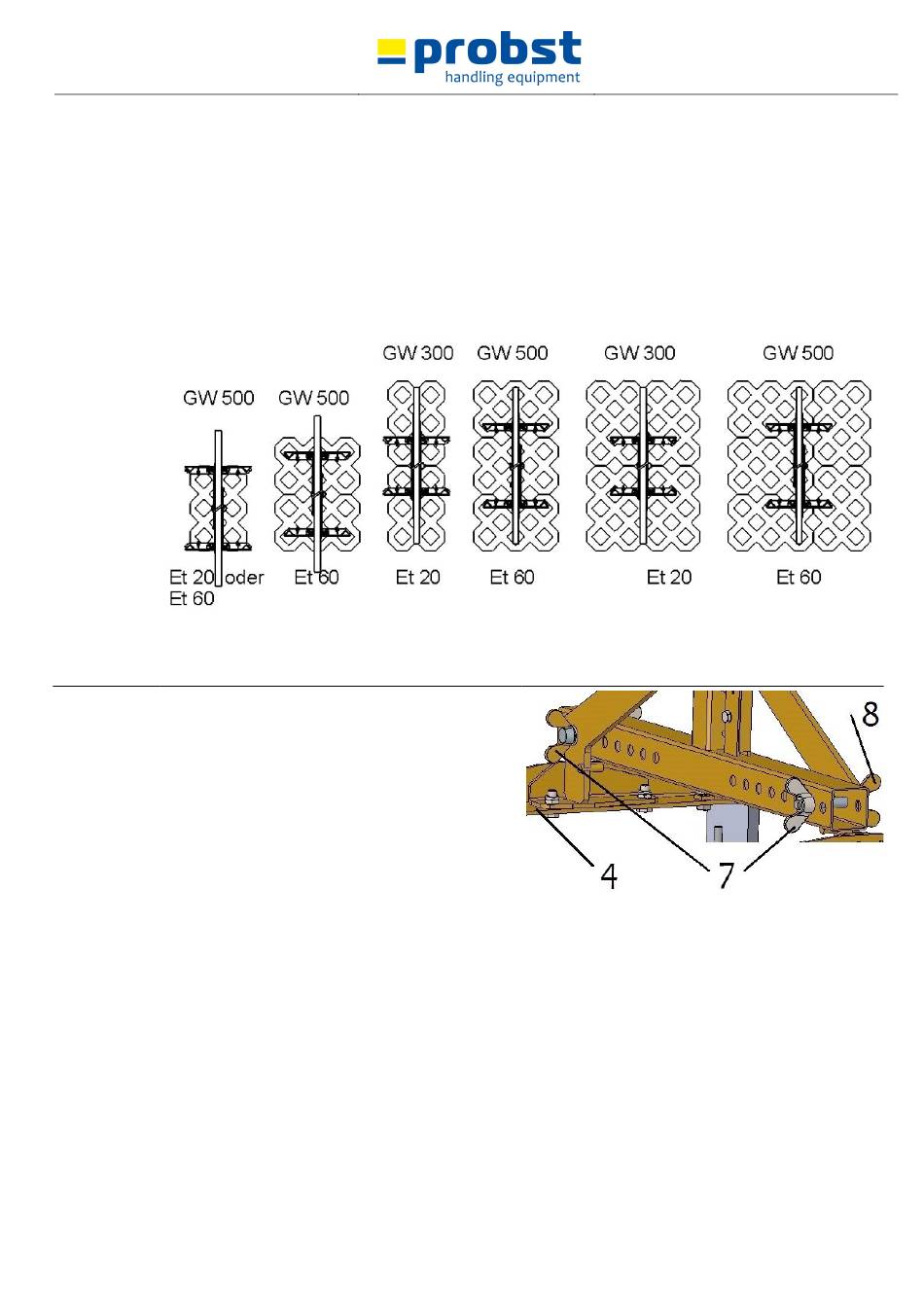

5.1 Nastavení hloubky ponoru/rozsahu uchopení
Vyobrazená břemena (zatravňovací tvárnice) lze uchopovat jen za dva skryté otvory (vždy 4. otvor zevnitř)
pro jednu uchopovací oblast/světlost (GW) cca 300 mm a skryté otvory (vždy 7. otvor zevnitř) pro jednu
uchopovací oblast/světlost (GW) cca 500 mm a skryté otvory (→ Obr. 1.).
Dále lze „Hloubku ponoru E (Et)" uchopovacích čelistí na adaptéru (4) změnit, a která musí být nastavena
podle uchopovaného břemene (zatravňovací tvárnice) (→ Obr. 3).
GW = světlost uchopení/rozsah uchopení
Et = Hloubka ponoru E
•
Úpravou adaptérů s uchopovacími čelistmi (4)
lze zařízení použít pro zvedání různě velkých
břemen.
•
Úprava světlosti uchopení/rozsahu uchopení
(GW) se provádí následovně:
•
Zařízení postavte na zem, povolte motýlkové
matice (7) a motýlkové matice (8) vytáhněte.
•
Adaptér s uchopovacími čelistmi (4) posunujte,
dokud nedojde k nastavení světlosti
uchopení/rozsahu uchopení (GW) podle
břemene, respektujte přitom, že oba adaptéry s
uchopovacími čelistmi (4) jsou uspořádány
symetricky (k ose zařízení).
•
Motýlkové šrouby (8) zasuňte do příslušných
otvorů a poté opět zajistěte motýlkovými
maticemi (7).
5310.0372
Obr. 1
V2
12 / 17
Obr. 2
CZ
