Regolazioni

5 Regolazioni
,00
1.2

Regolazione ampiezza

Le merci di presa illustrato (finitrici erba) può in solo due Versteckungsbohrungen (ogni quarto foro dall'interno)
per un'area / impugnatura larghezza di presa (GW) di circa 300 mm e Versteckungsbohrungen (ogni 7 foro
dall'interno) per un'area / impugnatura larghezza di presa (GW) essere afferrato da 500 mm
( Fig. 1)
Inoltre, la "profondità di presa E (Et)" può essere modificata sulle ganasce (4), a seconda di come deve essere
impostato ( Fig. 3).
GW = Ampiezza di lavoro
Et = profondità di presa E
●
Regolando l'adattatore sulle ganasce (4) il
dispositivo può essere utilizzato per sollevare
elementi con diverse profondità.
●
Posizionare la macchina a terra, allentare i dadi ad
alette (7) e poi tirare fuori i dadi ad alette (8).
●
Spostare l'adattatore con ganasce (4) fino a
quando l'area / impugnatura larghezza di presa
(GW) è impostato in base alle merci oggetto di
trattamento, si noti che entrambi gli adattatori con
ganasce di presa (4) sono disposti
simmetricamente (per l'asse centrale del
dispositivo).
●
viti ad alette (8) nel corrispondente traforo
bloccato e poi fissare con dadi ad alette (7).

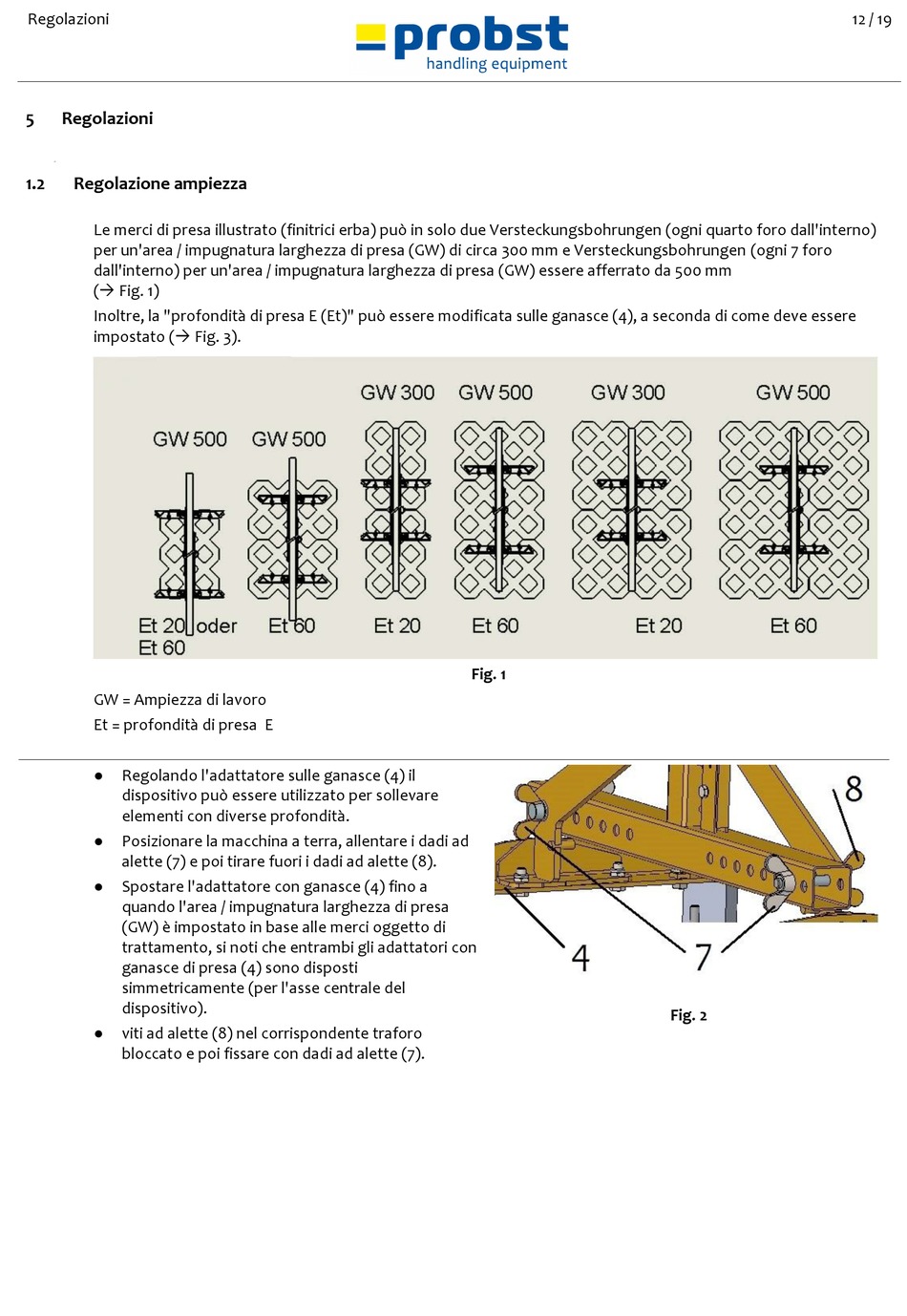

Fig. 1
Fig. 2
