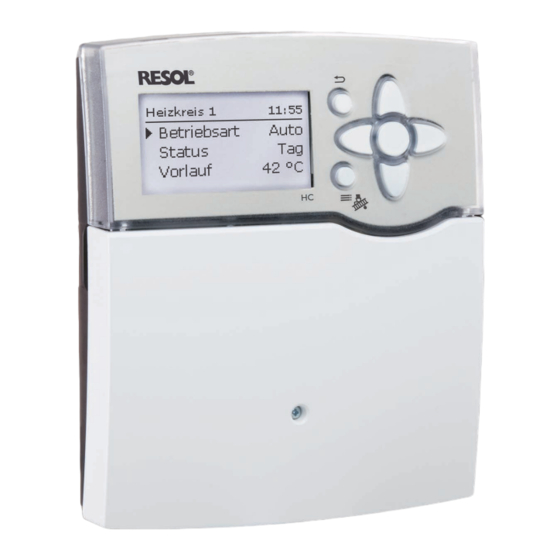

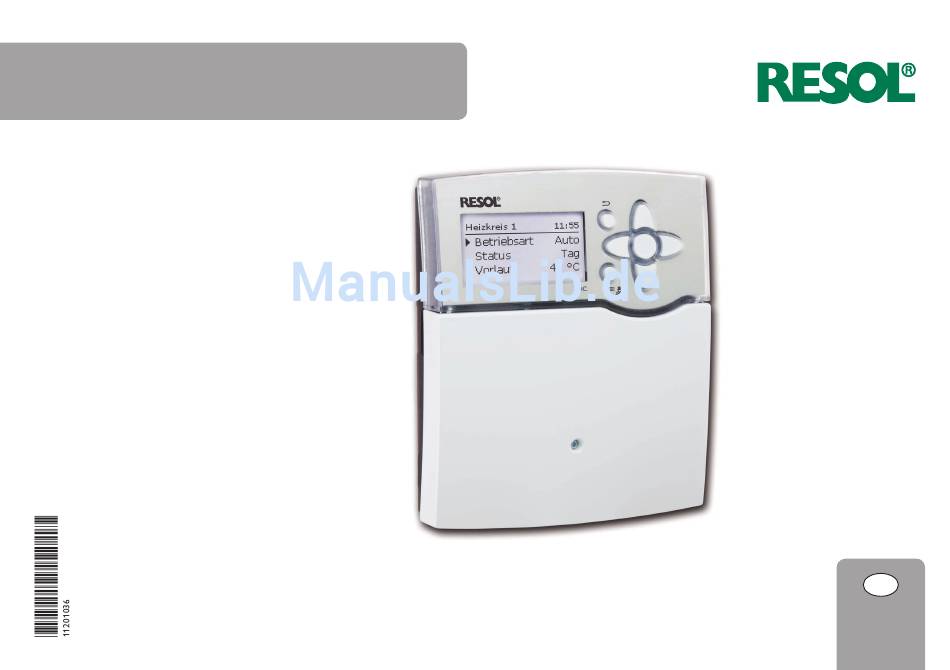

Heizungsregler HC
Handbuch für den
Fachhandwerker
Montage
Anschluss
Bedienung
Fehlersuche
Systembeispiele
de
Vielen Dank für den Kauf dieses RESOL-Gerätes.
Handbuch
Bitte lesen Sie diese Anleitung sorgfältig durch, um die Leistungsfähigkeit dieses Gerätes optimal
nutzen zu können. Bitte bewahren Sie diese Anleitung sorgfältig auf.
www.resol.de
