2. Wenn das Messgerät ohne Kabelverschraubungen ausgeliefert wird:
Passende Kabelverschraubung für entsprechendes Anschlusskabel bereitstellen.
3. Wenn das Messgerät mit Kabelverschraubungen ausgeliefert wird:
Anforderungen an Anschlusskabel beachten →  33.
7.2 Messgerät anschließen
HINWEIS
Einschränkung der elektrischen Sicherheit durch falschen Anschluss!
‣
Elektrische Anschlussarbeiten nur von entsprechend ausgebildetem Fachpersonal aus-
führen lassen.
‣
National gültige Installationsvorschriften beachten.
‣
Die örtlichen Arbeitsschutzvorschriften einhalten.
‣
Vor dem Anschluss weiterer Kabel: Immer erst das Schutzleiterkabel  anschließen.
‣
Bei Einsatz im explosionsgefährdeten Bereich: Hinweise in der gerätespezifischen Ex-
Dokumentation beachten.

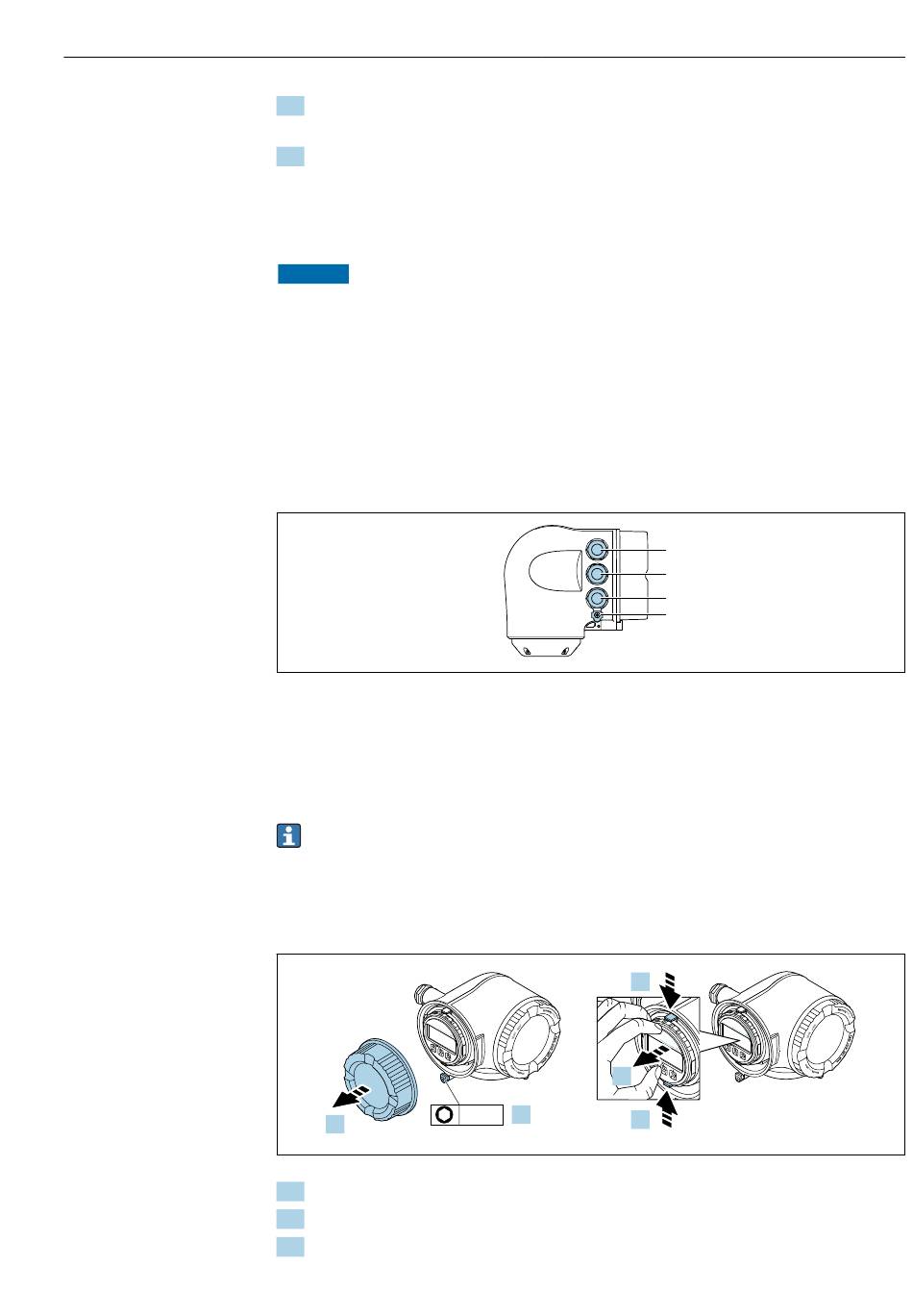

7.2.1 Messumformer anschließen
1 Anschluss Versorgungsspannung
2 Anschluss Signalübertragung Ein-/Ausgang
3 Anschluss Signalübertragung Ein-/Ausgang oder Anschluss für Netzwerk Verbindung über Serviceschnitt-
stelle (CDI-RJ45); Optional: Anschluss externe WLAN-Antenne oder Anschluss abgesetztes Anzeige- und
Bedienmodul DKX001
4 Schutzerde (PE)
Neben den Anschluss des Geräts über PROFINET und den verfügbaren Ein-/Ausgän-
gen stehen noch weitere Anschlussmöglichkeiten zur Verfügung:
• Über Serviceschnittstelle (CDI-RJ45) in ein Netzwerk einbinden →  41.
• Das Gerät in eine Ringtopologie einbinden →  42.
PROFINET Stecker anschließen
ES
C
–
+
2.
1. Sicherungskralle des Anschlussraumdeckels lösen.
2. Anschlussraumdeckel abschrauben.
3. Laschen der Halterung des Anzeigemoduls zusammendrücken.
E
4.
1.
3 mm
Elektrischer Anschluss
1
2
3
4
3.
ES C
–
+
E
E S
C
–
+
E
3.
A0026781
A0029813
