Proline Promag P 300 PROFINET
Endress+Hauser

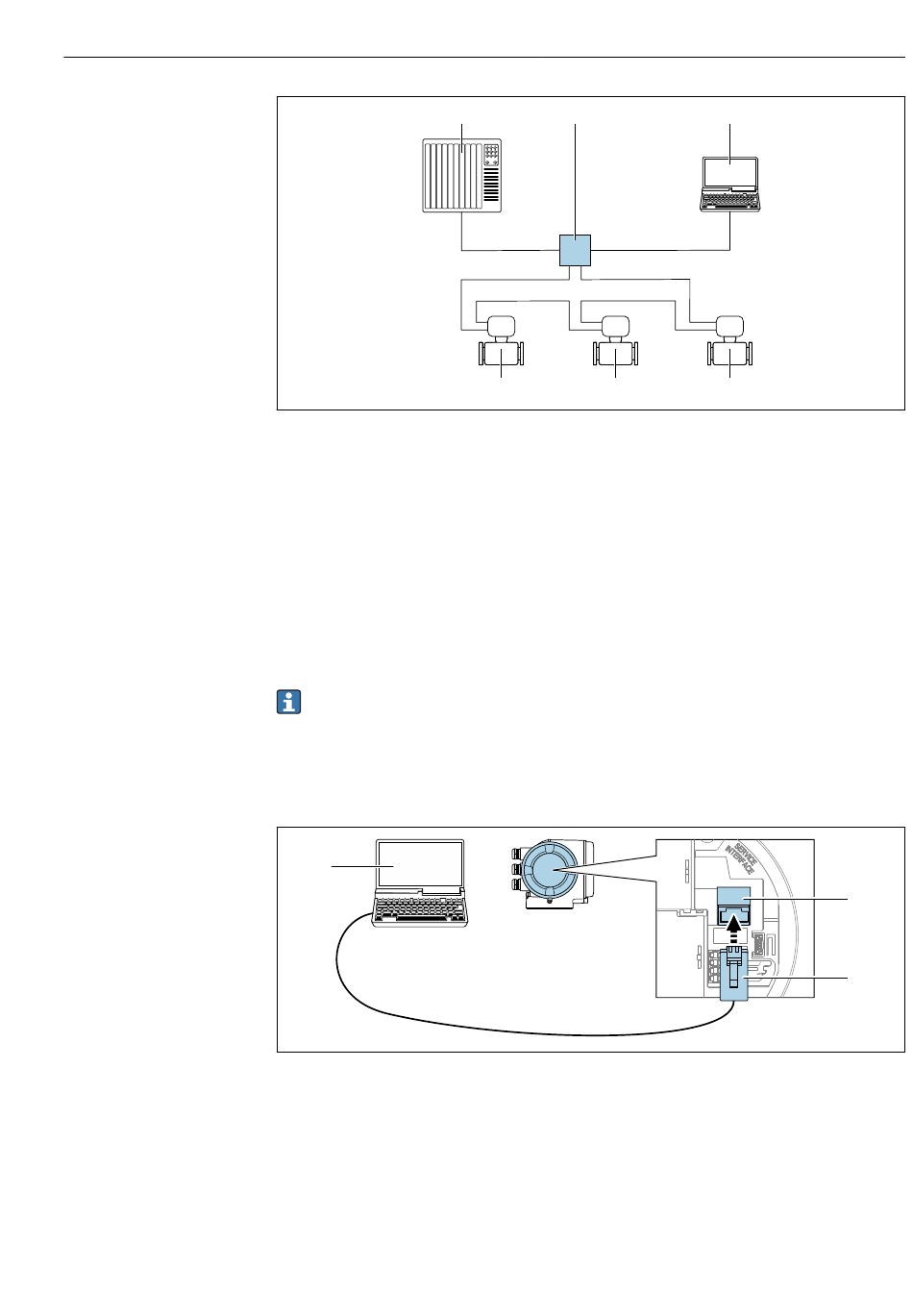

 25 Möglichkeiten der Fernbedienung via PROFINET-Netzwerk: Ringtopologie
1 Automatisierungssystem, z.B. Simatic S7 (Siemens)
2 Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Gerätewebserver oder Compu-
ter mit Bedientool (z.B. FieldCare, DeviceCare, SIMATIC PDM) mit COM DTM "CDI Communication TCP/IP"
3 Switch, z.B. Scalance X204 (Siemens)
4 Messgerät
Serviceschnittstelle
Via Serviceschnittstelle (CDI-RJ45)
Um eine Konfiguration des Geräts vor Ort durchzuführen kann eine Punkt zu Punkt Ver-
bindung aufgebaut werden. Der Anschluss erfolgt bei geöffnetem Gehäuse direkt über die
Serviceschnittstelle (CDI-RJ45) des Geräts.
Optional ist ein Adapter für RJ45 auf M12 Stecker erhältlich:
Bestellmerkmal "Zubehör", Option NB: "Adapter RJ45 M12 (Serviceschnittstelle)"
Der Adapter verbindet die Serviceschnittstelle (CDI-RJ45) mit einem in der Kabelein-
führung montierten M12 Stecker. Der Anschluss an die Serviceschnittstelle kann
dadurch ohne Öffnen des Geräts über einen M12 Stecker erfolgen.
1
 26 Anschluss via Serviceschnittstelle (CDI-RJ45)
1 Computer mit Webbrowser (z.B. Microsoft Internet Explorer, Microsoft Edge) zum Zugriff auf integrierten
Gerätewebserver oder mit Bedientool "FieldCare", "DeviceCare" mit COM DTM "CDI Communication TCP/IP"
2 Standard-Ethernet-Verbindungskabel mit RJ45-Stecker
3 Serviceschnittstelle (CDI-RJ45) des Messgeräts mit Zugriff auf integrierten Webserver
1 3
4 4
Bedienungsmöglichkeiten
2
4
A0033719
3
2
A0027563
