7.2.2 Messumformer in ein Netzwerk einbinden
In diesem Kapitel werden nur die grundsätzlichen Anschlussschlussmöglichkeiten für eine
Einbindung des Geräts in ein Netzwerk dargestellt.
Vorgehensweise für den korrekten Anschluss des Messumformers →  37.
Über die Serviceschnittstelle einbinden
Die Einbindung erfolgt über den Anschluss an der Serviceschnittstelle (CDI-RJ45).
Beim Anschluss zu beachten:
• Empfohlenes Kabel: CAT 5e, CAT 6 oder CAT 7, mit geschirmten Stecker
• Maximale Kabeldicke: 6 mm
• Länge des Steckers inklusive Knickschutz: 42 mm
• Biegeradius: 5 x Kabeldicke

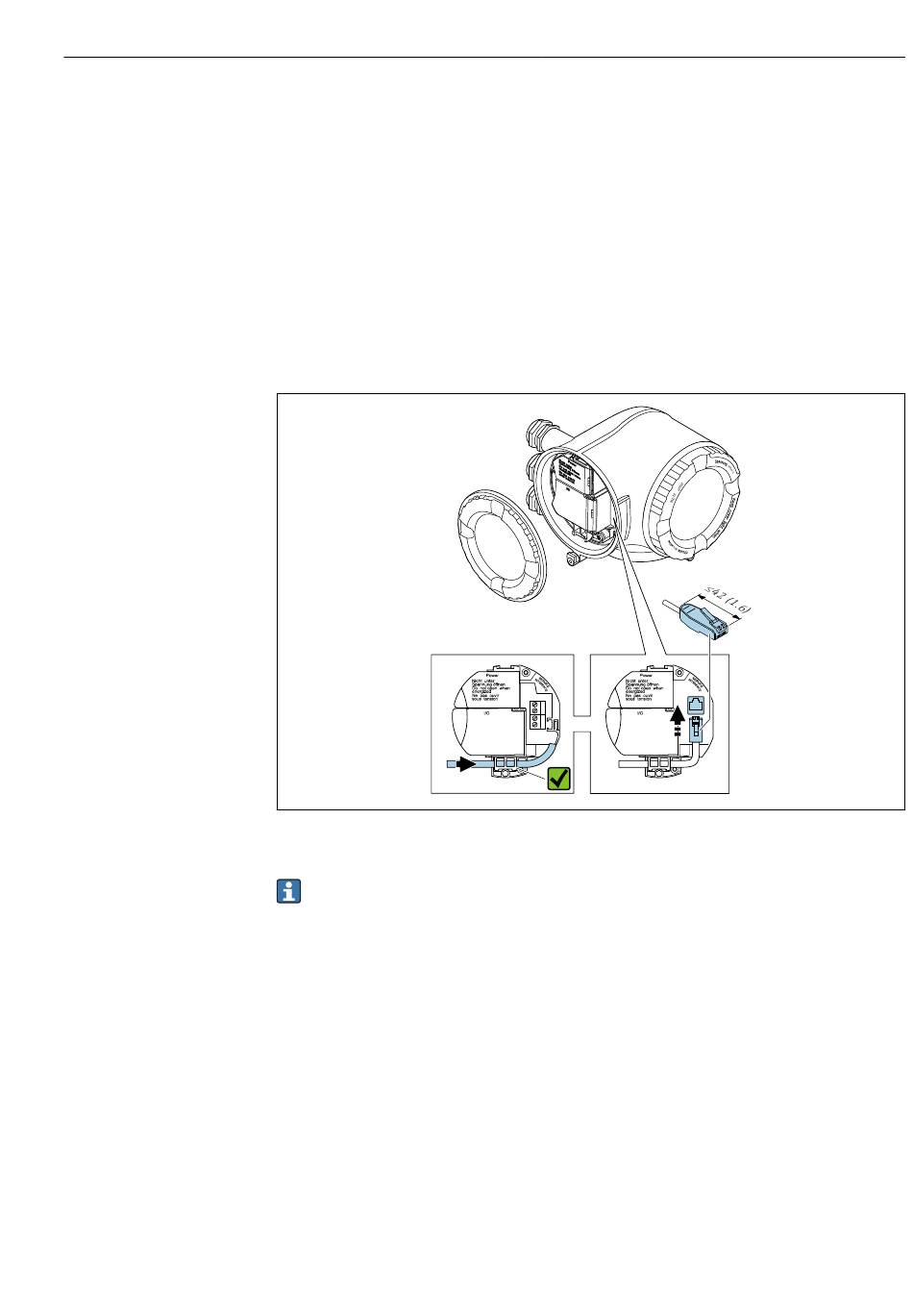

1
1 Serviceschnittstelle (CDI-RJ45)
Optional ist ein Adapter für RJ45 auf M12 Stecker erhältlich:
Bestellmerkmal "Zubehör", Option NB: "Adapter RJ45 M12 (Serviceschnittstelle)"
Der Adapter verbindet die Serviceschnittstelle (CDI-RJ45) mit einem in der Kabelein-
führung montierten M12 Stecker. Der Anschluss an die Serviceschnittstelle kann
dadurch ohne Öffnen des Geräts über einen M12 Stecker erfolgen.
