Proline Promag P 300 PROFINET
Endress+Hauser

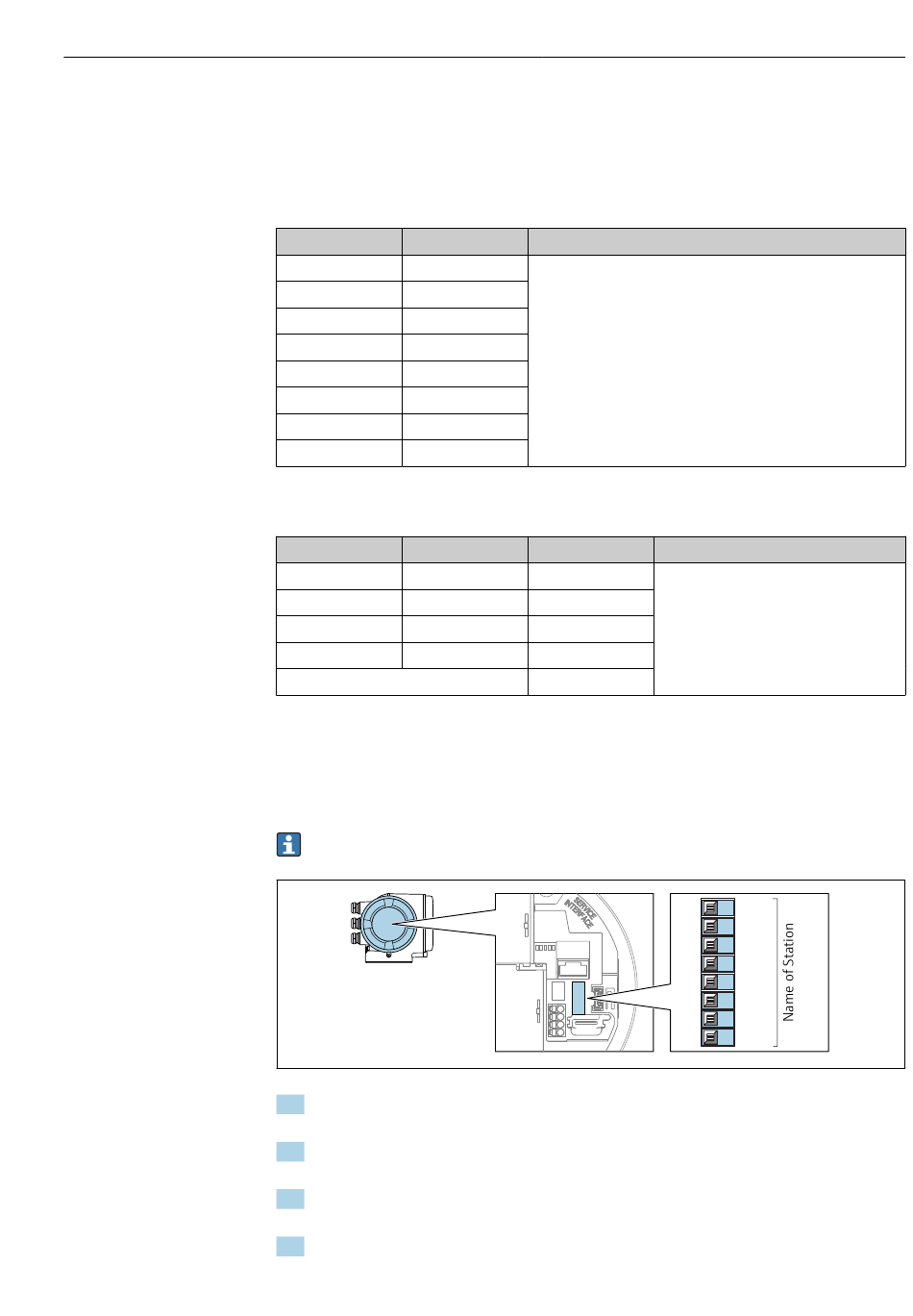

Gerätenamen über DIP-Schalter einstellen
Über die DIP-Schalter 1...8 kann der hintere Teil des Gerätenamens eingestellt werden.
Der Adressierbereich liegt dabei zwischen 1...254 (Werkseinstellung: Seriennummer des
Geräts )
Übersicht DIP-Schalter
DIP-Schalter
1
2
3
4
5
6
7
8
Beispiel: Den Gerätenamen EH-PROMAG300-065 einstellen
DIP-Schalter ON/OFF
1
2
3...7
8
Seriennummer des Geräts:
Gerätenamen einstellen
Stromschlaggefahr beim Öffnen des Messumformergehäuses.
‣
Vor dem Öffnen des Messumformergehäuses:
‣
Das Gerät von der Energieversorgung trennen.
Die Default-IP Adresse darf nicht aktiviert sein →  50.
1. Je nach Gehäuseausführung: Sicherungskralle oder Befestigungsschraube des Gehäu-
sedeckels lösen.
2. Je nach Gehäuseausführung: Gehäusedeckel abschrauben oder öffnen und gegebe-
nenfalls Vor-Ort-Anzeige vom Hauptelektronikmodul trennen .
3. Gewünschten Gerätename über die entsprechenden DIP-Schalter auf dem
I/O-Elektronikmodul einstellen.
4. Messumformer in umgekehrter Reihenfolge wieder zusammenbauen.
Bit Beschreibung
128
64
32
16
Konfigurierbarer Teil des Gerätenamens
8
4
2
1
Bit
OFF –
ON 64
OFF –
ON 1
065
Elektrischer Anschluss
Gerätename
EH-PROMAG300-065
1 128
2 64
3 32
4 16
5 8
6 4
7 2
8 1
A0034498
