Proline Promag P 300 PROFINET
Endress+Hauser

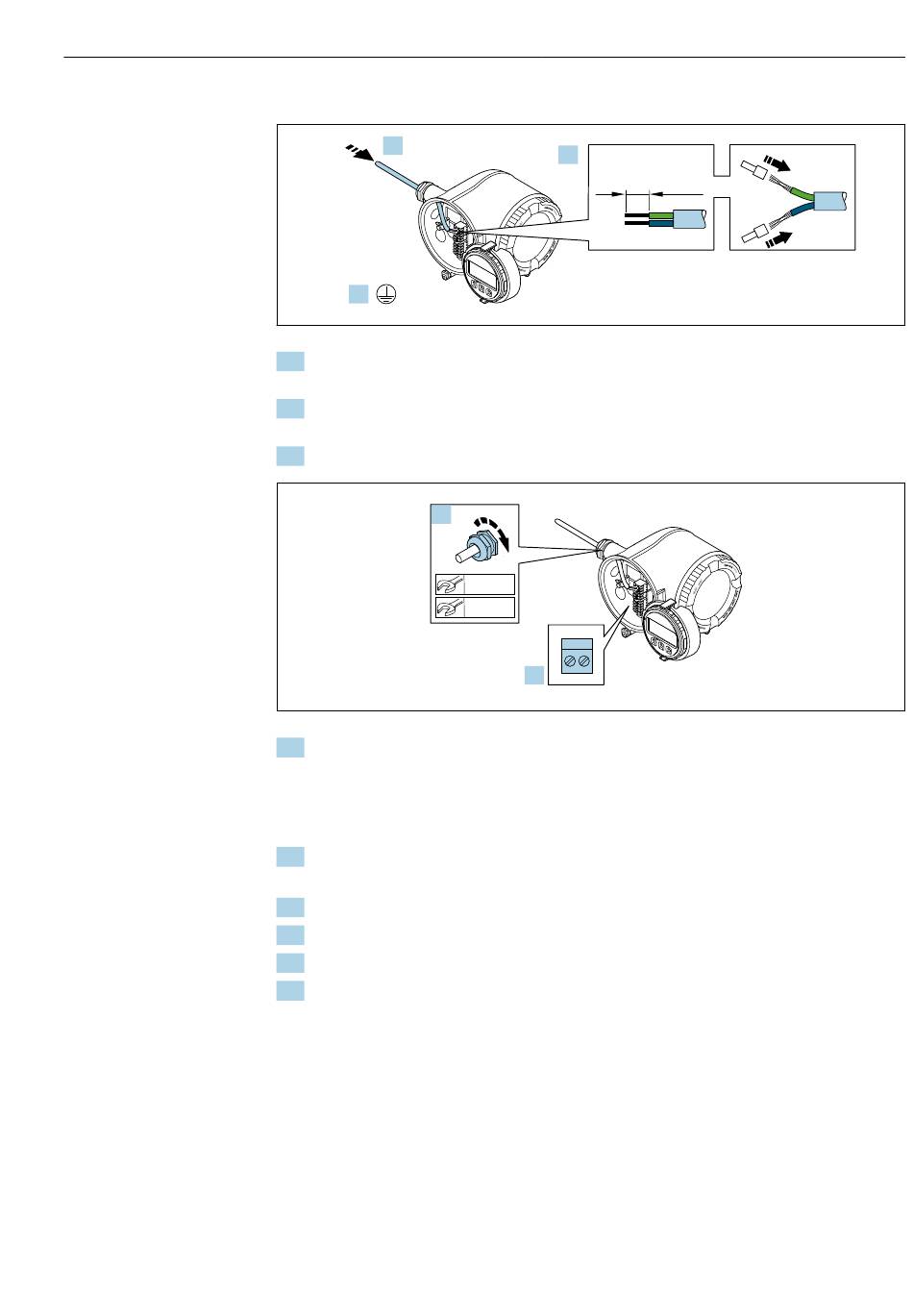

Versorgungsspannung und weitere Ein-/Ausgänge anschließen
1.
3.
1. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dich-
tungsring nicht aus der Kabeleinführung entfernen.
2. Kabel und Kabelenden abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen
anbringen.
3. Schutzleiter anschließen.
5.
4. Kabel gemäß Klemmenbelegung anschließen.
 Klemmenbelegung Signalkabel: Die gerätespezifische Klemmenbelegung ist auf
einem Aufkleber in der Klemmenabdeckung dokumentiert.
Klemmenbelegung Anschluss Versorgungsspannung: Aufkleber in der Klem-
menabdeckung oder →  36.
5. Kabelverschraubungen fest anziehen.
 Der Anschluss der Kabel ist damit abgeschlossen.
6. Klemmenabdeckung zuklappen.
7. Halterung des Anzeigemoduls im Elektronikraum aufstecken.
8. Anschlussraumdeckel aufschrauben.
9. Sicherungskralle des Anschlussraumdeckels befestigen.
2.
mm (in)
ES
C
–
+
E
22 mm
24 mm
4.
Elektrischer Anschluss
10 (0.4)
ES
C
–
+
E
A0033983
A0033984
