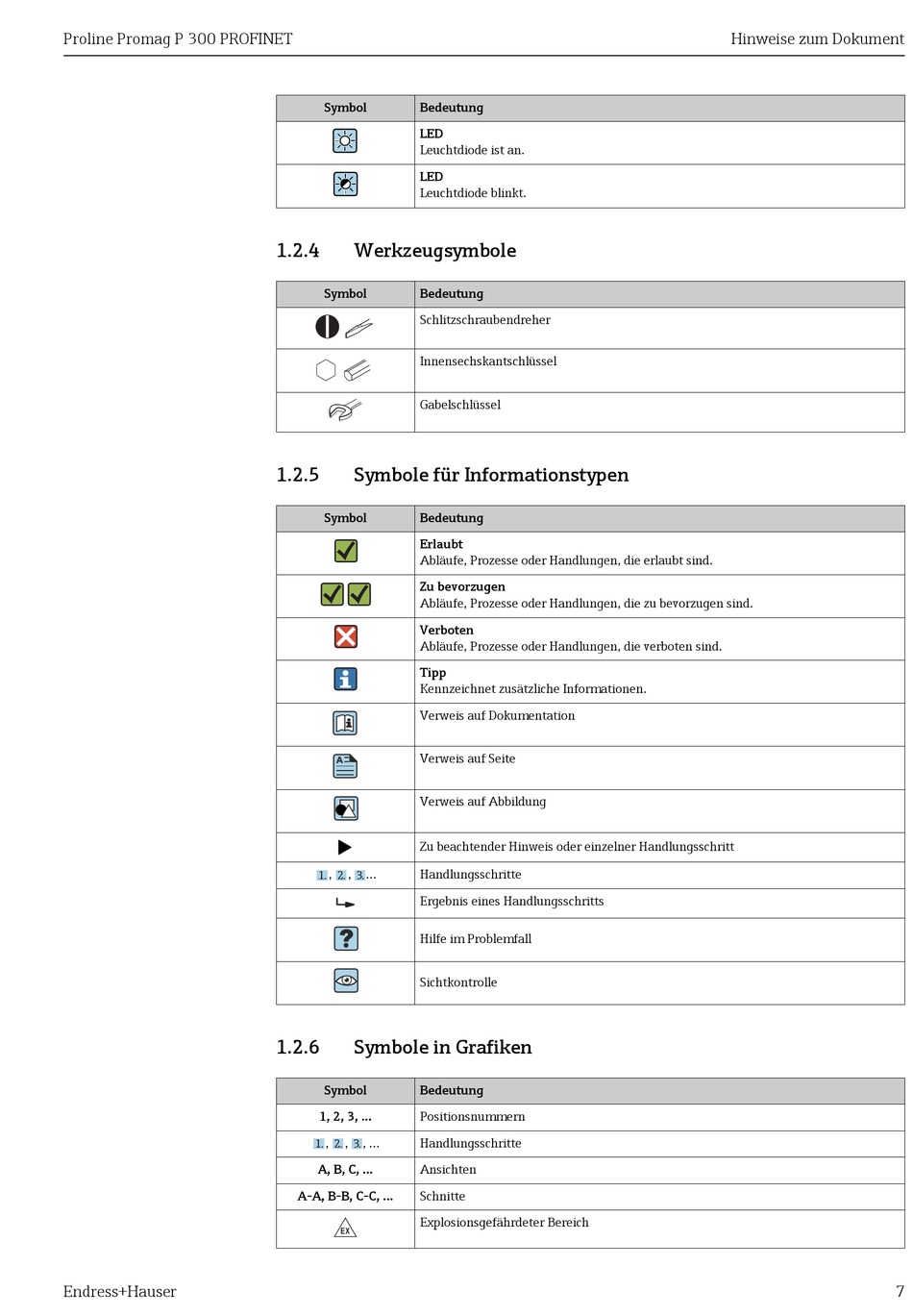

Endress+Hauser Proline Promag P 300 PROFINET Betriebsanleitung Seite 7

Proline Promag P 300 PROFINET
Endress+Hauser
Symbol Bedeutung
LED
Leuchtdiode ist an.
LED
Leuchtdiode blinkt.
1.2.4 Werkzeugsymbole
Symbol Bedeutung
Schlitzschraubendreher
Innensechskantschlüssel
Gabelschlüssel
1.2.5 Symbole für Informationstypen
Symbol Bedeutung
Erlaubt
Abläufe, Prozesse oder Handlungen, die erlaubt sind.
Zu bevorzugen
Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind.
Verboten
Abläufe, Prozesse oder Handlungen, die verboten sind.
Tipp
Kennzeichnet zusätzliche Informationen.
Verweis auf Dokumentation
Verweis auf Seite
A
Verweis auf Abbildung
Zu beachtender Hinweis oder einzelner Handlungsschritt
, , ... Handlungsschritte
1. 2. 3.
Ergebnis eines Handlungsschritts
Hilfe im Problemfall
Sichtkontrolle
1.2.6 Symbole in Grafiken
Symbol Bedeutung
1, 2, 3, ... Positionsnummern
, , , ... Handlungsschritte
1. 2. 3.
A, B, C, ... Ansichten
A-A, B-B, C-C, ... Schnitte
Explosionsgefährdeter Bereich
-
Hinweise zum Dokument
7
