Proline Promag P 300 PROFINET
Endress+Hauser

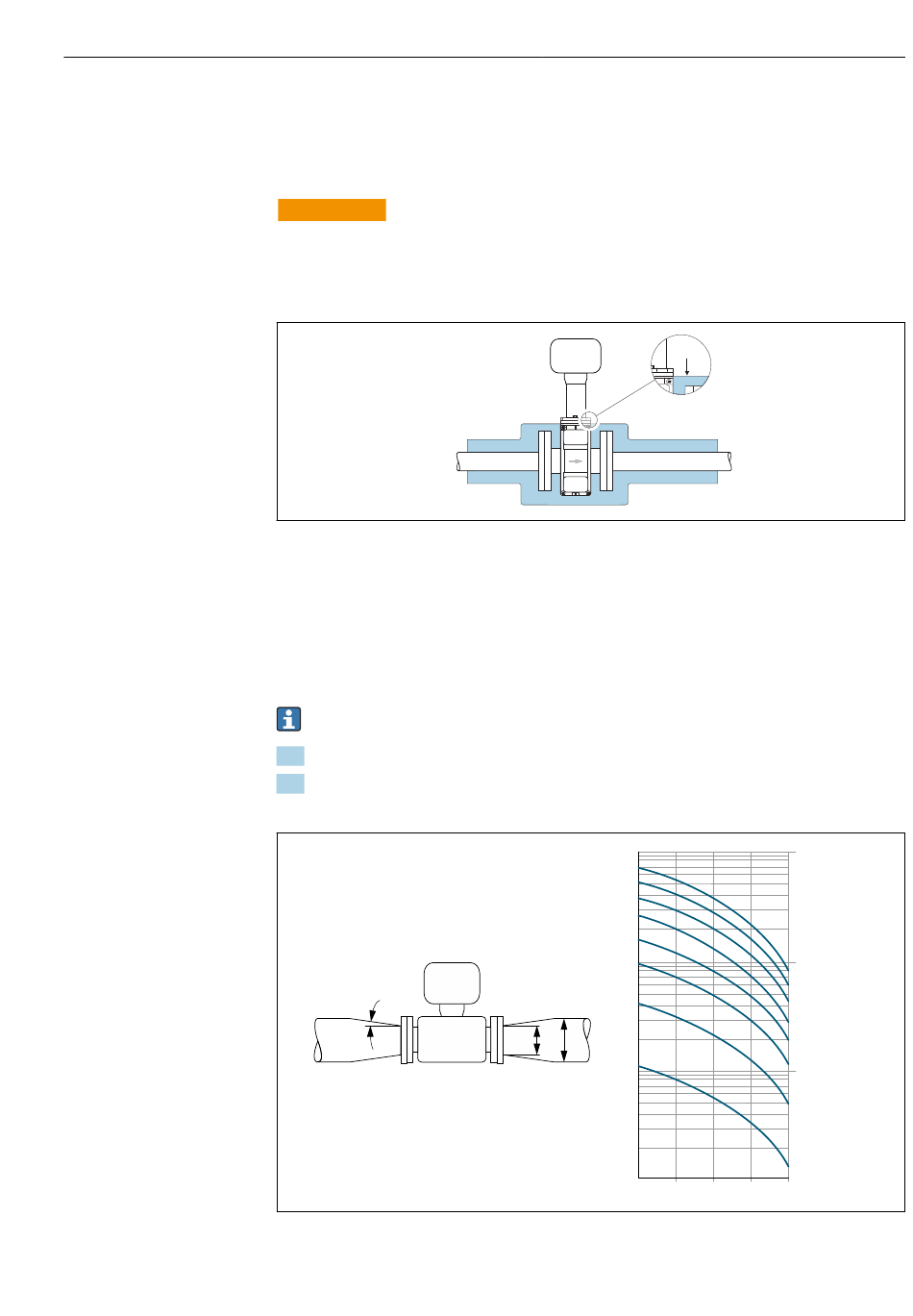

Wärmeisolation
Die Isolation von Rohrleitungen ist bei sehr heißen Messstoffen notwendig, um Energie-
verluste einzudämmen und um ein unbeabsichtigtes Berühren heißer Rohrleitungen zu
verhindern. Beachten Sie die einschlägigen Richtlinien zur Isolation von Rohrleitungen.
WARNUNG
L
Überhitzung der Messelektronik durch Wärmeisolierung!
‣
Die Gehäusestütze dient der Wärmeabfuhr und ist vollständig freizuhalten. Die Isola-
tion des Messaufnehmers darf bis maximal zur Oberkante der beiden Messaufnehmer-
Halbschalen erfolgen.
Anpassungsstücke
Der Messaufnehmer kann mit Hilfe entsprechender Anpassungsstücke nach DIN EN 545
(Doppelflansch-Übergangsstücke) auch in eine Rohrleitung größerer Nennweite eingebaut
werden. Die dadurch erreichte Erhöhung der Strömungsgeschwindigkeit verbessert bei
sehr langsam fließendem Messstoff die Messgenauigkeit. Das abgebildete Nomogramm
dient zur Ermittlung des verursachten Druckabfalls durch Konfusoren und Diffusoren.
Das Nomogramm gilt nur für Flüssigkeiten mit wasserähnlicher Viskosität.
1. Durchmesserverhältnis d/D ermitteln.
2. Druckverlust in Abhängigkeit von der Strömungsgeschwindigkeit (nach der Ein-
schnürung) und dem d/D-Verhältnis aus dem Nomogramm ablesen.
max. 8°
max.
8 m/s
7 m/s
6 m/s
5 m/s
4 m/s
3 m/s
2 m/s
d
D
1 m/s
0.5 0.6
Montage
A0031216
[mbar]
100
10
1
0.7 0.8 0.9
d / D
A0029002
25
