Endress+Hauser Proline Promag P Kurzanleitung Seite 16

Montage

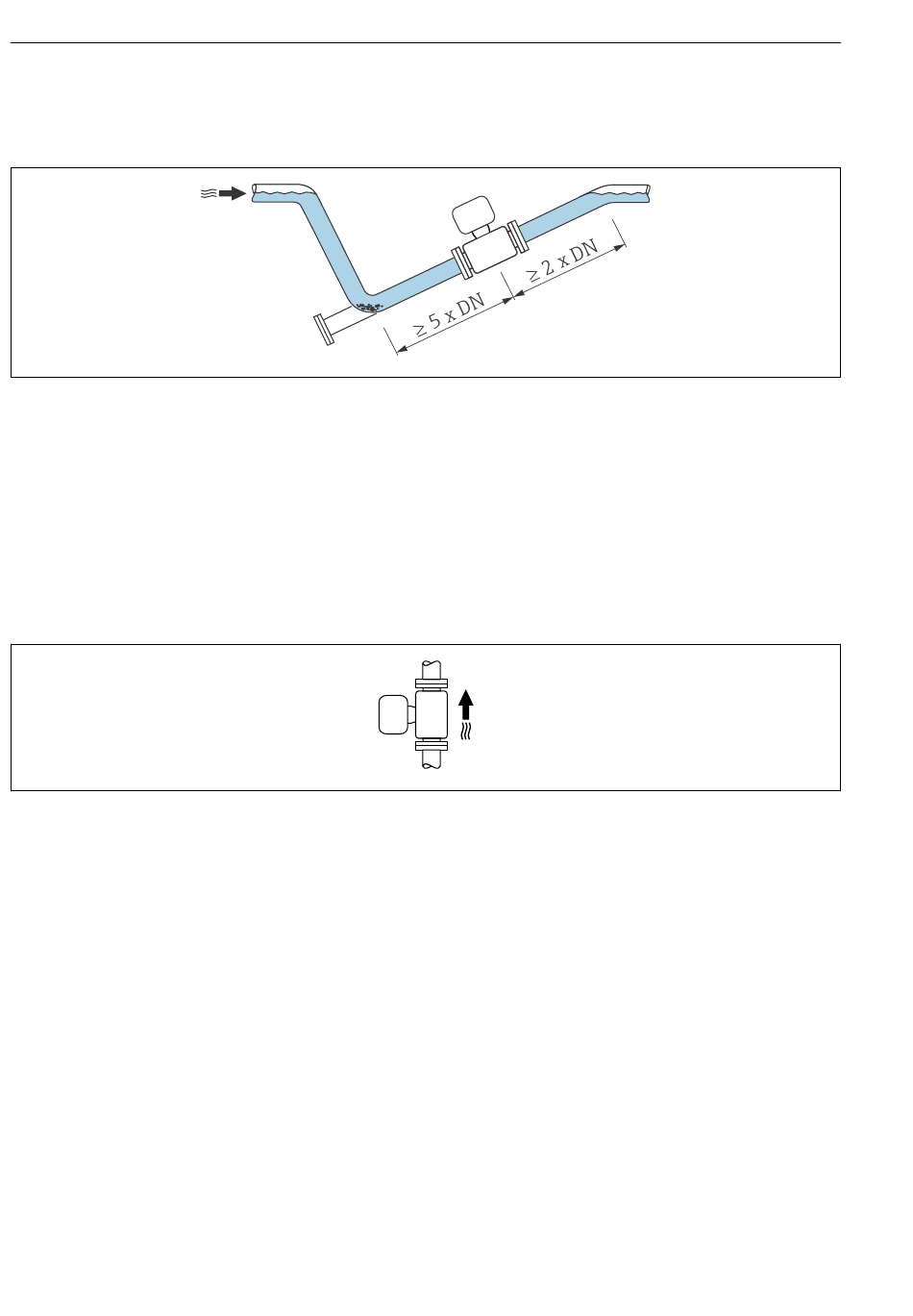

Bei teilgefülltem Rohr
Bei teilgefüllter Rohrleitung mit Gefälle: Dükerähnliche Einbauweise vorsehen.
Einbaulage
Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entspre-
chend der Durchflussrichtung einzubauen.
Durch eine optimale Einbaulage können sowohl Gas- und Luftansammlungen als auch stö-
rende Ablagerungen im Messrohr vermieden werden.
Vertikal
Optimal bei leerlaufenden Rohrsystemen und beim Einsatz der Leerrohrüberwachung.
Horizontal
• Die Messelektrodenachse sollte vorzugsweise waagerecht liegen. Dadurch wird eine kurz-
zeitige Isolierung der beiden Messelektroden infolge mitgeführter Luftblasen vermieden.
• Die Leerrohrüberwachung funktioniert nur, wenn das Messumformergehäuse nach oben
gerichtet ist. Ansonsten ist nicht gewährleistet, dass die Leerrohrüberwachung bei teilge-
fülltem oder leerem Messrohr wirklich anspricht.
16
Proline Promag P
A0029257
A0015591
Endress+Hauser
