Prosonic M - FOUNDATION Fieldbus
Endress+Hauser

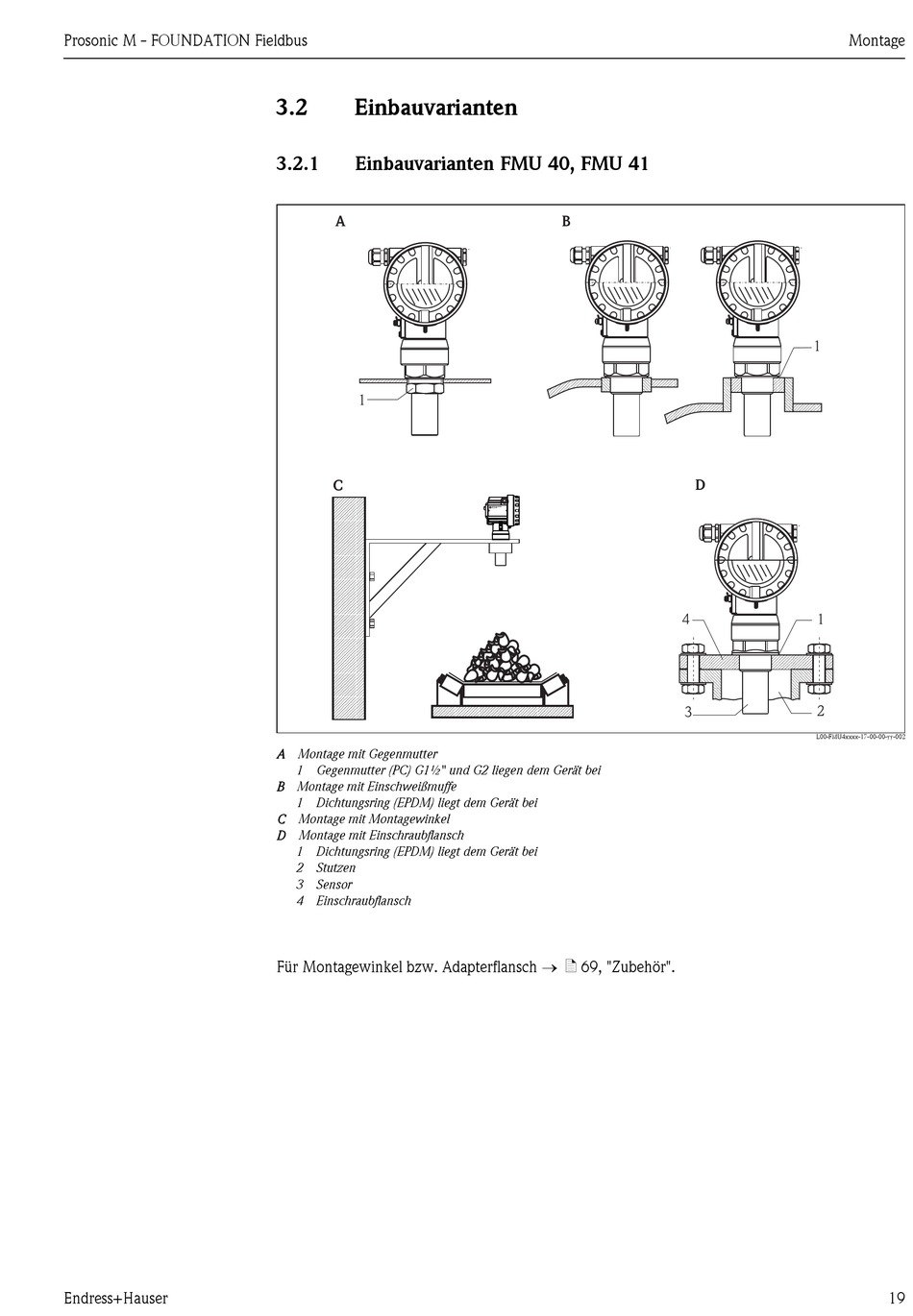

3.2

Einbauvarianten

3.2.1 Einbauvarianten FMU 40, FMU 41
A
1
C
A Montage mit Gegenmutter
1 Gegenmutter (PC) G1½" und G2 liegen dem Gerät bei
B Montage mit Einschweißmuffe
1 Dichtungsring (EPDM) liegt dem Gerät bei
C Montage mit Montagewinkel
D Montage mit Einschraubflansch
1 Dichtungsring (EPDM) liegt dem Gerät bei
2 Stutzen
3 Sensor
4 Einschraubflansch
Für Montagewinkel bzw. Adapterflansch  ä 69, "Zubehör".
B
ENDRESS+HAUSER
Prosonic M
Montage
1
D
4 1
3 2
L00-FMU4xxxx-17-00-00-yy-002
19
