Ausleger - Endress+Hauser Prosonic M FMU40 Betriebsanleitung

Prosonic M - FOUNDATION Fieldbus
Endress+Hauser
9.4

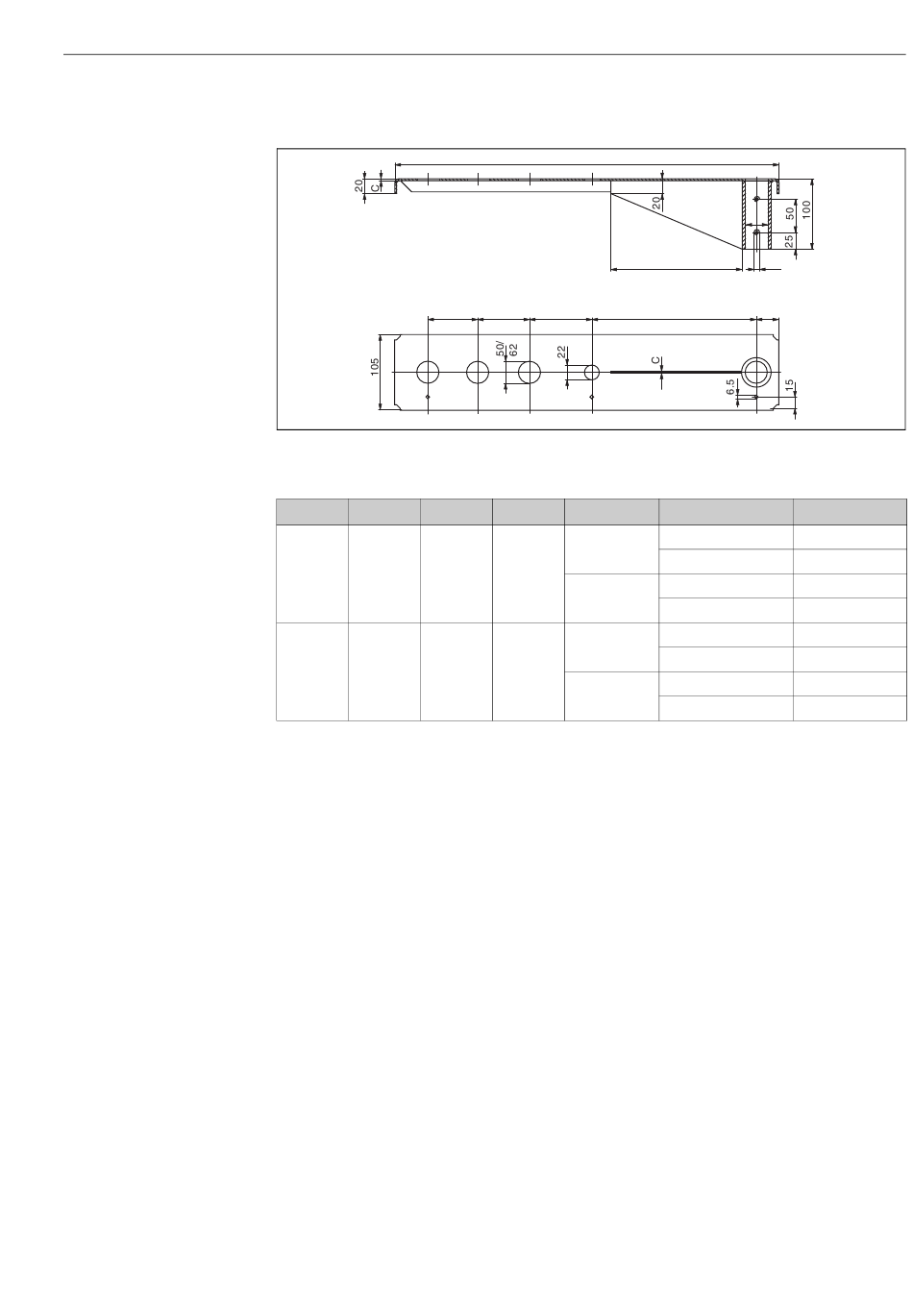

Ausleger

75
Abmessungen in mm
A B C
585 (23) 250 (9.84) 2 (0.08)
1085 (42.7) 750 (29.5) 3 (0.12)
mm (in)
• Die 50 mm (2.17 in) bzw. 62 mm (2.44 in) Öffnungen dienen für den Sensor FMU40 bzw.
FMU41.
• Die 22 mm (0.87 in) -Öffnung kann für einen beliebigen zusätzlichen Sensor verwendet werden.
Zur Montage des Auslegers kann verwendet werden:
• ein Montageständer (s.u.)
• ein Wandhalter (s.u.)
A
75 100
D für Sensor Werkstoff
200 (7.87) 1½" 316Ti (1.4571)
Stahl, feuerverzinkt
2" 316Ti (1.4571)
Stahl, feuerverzinkt
300 (11.8) 1½" 316Ti (1.4571)
Stahl, feuerverzinkt
2" 316Ti (1.4571)
Stahl, feuerverzinkt
35
D M8
B 35
L00-FMU4xxxx-06-00-00-yy-005
Bestell-Nr.
52014132
52014131
52014136
52014135
52014134
52014133
52014138
52014137
Zubehör
71
