Einbauvarianten FMU40,
FMU41
Einbauvarianten FMU42,
FMU44
16

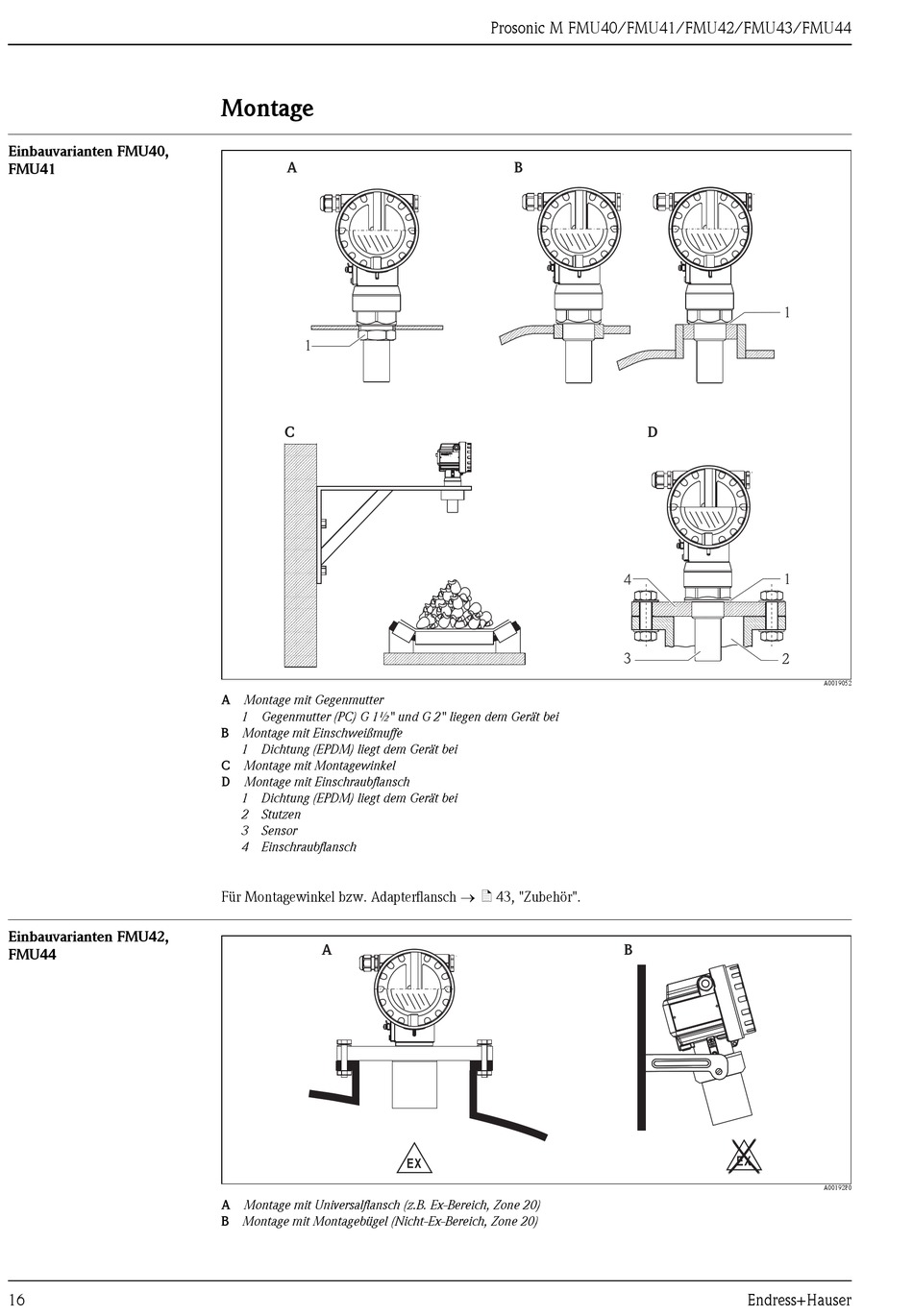

Montage
A
1
C
A Montage mit Gegenmutter
1 Gegenmutter (PC) G 1½" und G 2" liegen dem Gerät bei
B Montage mit Einschweißmuffe
1 Dichtung (EPDM) liegt dem Gerät bei
C Montage mit Montagewinkel
D Montage mit Einschraubflansch
1 Dichtung (EPDM) liegt dem Gerät bei
2 Stutzen
3 Sensor
4 Einschraubflansch
Für Montagewinkel bzw. Adapterflansch ä 43, "Zubehör".
A
A Montage mit Universalflansch (z.B. Ex-Bereich, Zone 20)
B Montage mit Montagebügel (Nicht-Ex-Bereich, Zone 20)
Prosonic M FMU40/FMU41/FMU42/FMU43/FMU44
B
ENDRESS+HAUSER
ENDRESS+HAUSER
Prosonic M
Prosonic M
-
1
D
1
4
3
2
B
.
Endress+Hauser
A0019052
A0019280
