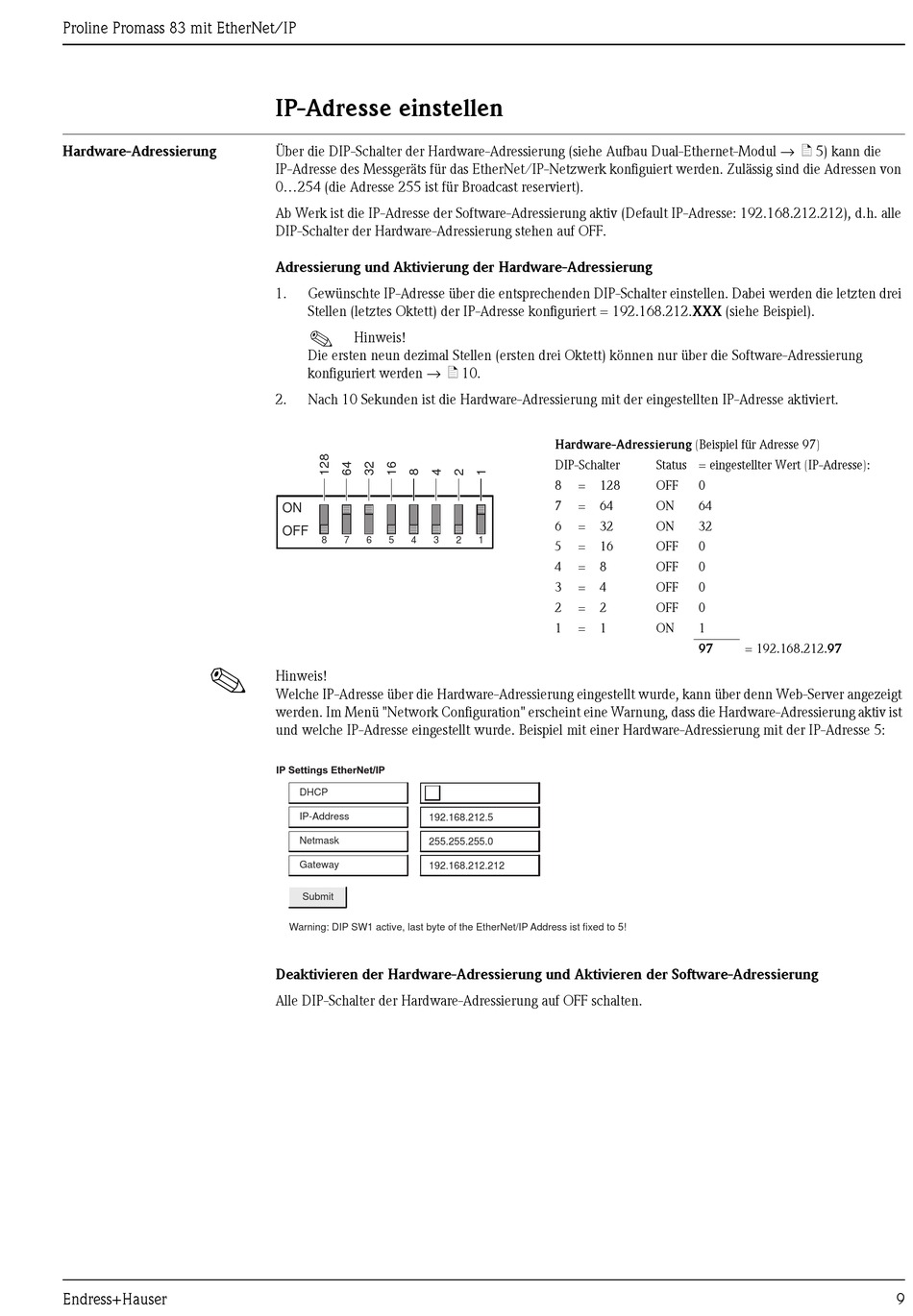

Proline Promass 83 mit EtherNet/IP
Hardware-Adressierung
!
Endress+Hauser
IP-Adresse einstellen
Über die DIP-Schalter der Hardware-Adressierung (siehe Aufbau Dual-Ethernet-Modul → ä 5) kann die
IP-Adresse des Messgeräts für das EtherNet/IP-Netzwerk konfiguiert werden. Zulässig sind die Adressen von
0...254 (die Adresse 255 ist für Broadcast reserviert).
Ab Werk ist die IP-Adresse der Software-Adressierung aktiv (Default IP-Adresse: 192.168.212.212), d.h. alle
DIP-Schalter der Hardware-Adressierung stehen auf OFF.
Adressierung und Aktivierung der Hardware-Adressierung
1. Gewünschte IP-Adresse über die entsprechenden DIP-Schalter einstellen. Dabei werden die letzten drei
Stellen (letztes Oktett) der IP-Adresse konfiguriert = 192.168.212.XXX (siehe Beispiel).
!
Hinweis!
Die ersten neun dezimal Stellen (ersten drei Oktett) können nur über die Software-Adressierung
konfiguriert werden → ä 10.
2. Nach 10 Sekunden ist die Hardware-Adressierung mit der eingestellten IP-Adresse aktiviert.
ON
OFF
8 7 6 5 4 3
Hinweis!
Welche IP-Adresse über die Hardware-Adressierung eingestellt wurde, kann über denn Web-Server angezeigt
werden. Im Menü "Network Configuration" erscheint eine Warnung, dass die Hardware-Adressierung aktiv ist
und welche IP-Adresse eingestellt wurde. Beispiel mit einer Hardware-Adressierung mit der IP-Adresse 5:
IP Settings EtherNet/IP
DHCP
IP-Address
192.168.212.5
Netmask
255.255.255.0
Gateway
192.168.212.212
Submit
Warning: DIP SW1 active, last byte of the EtherNet/IP Address ist fixed to 5!
Deaktivieren der Hardware-Adressierung und Aktivieren der Software-Adressierung
Alle DIP-Schalter der Hardware-Adressierung auf OFF schalten.
Hardware-Adressierung (Beispiel für Adresse 97)
DIP-Schalter
8 = 128
7 = 64
6 = 32
2 1
5 = 16
4 = 8
3 = 4
2 = 2
1 = 1
Status = eingestellter Wert (IP-Adresse):
OFF 0
ON 64
ON 32
OFF 0
OFF 0
OFF 0
OFF 0
ON 1
97 = 192.168.212.97
