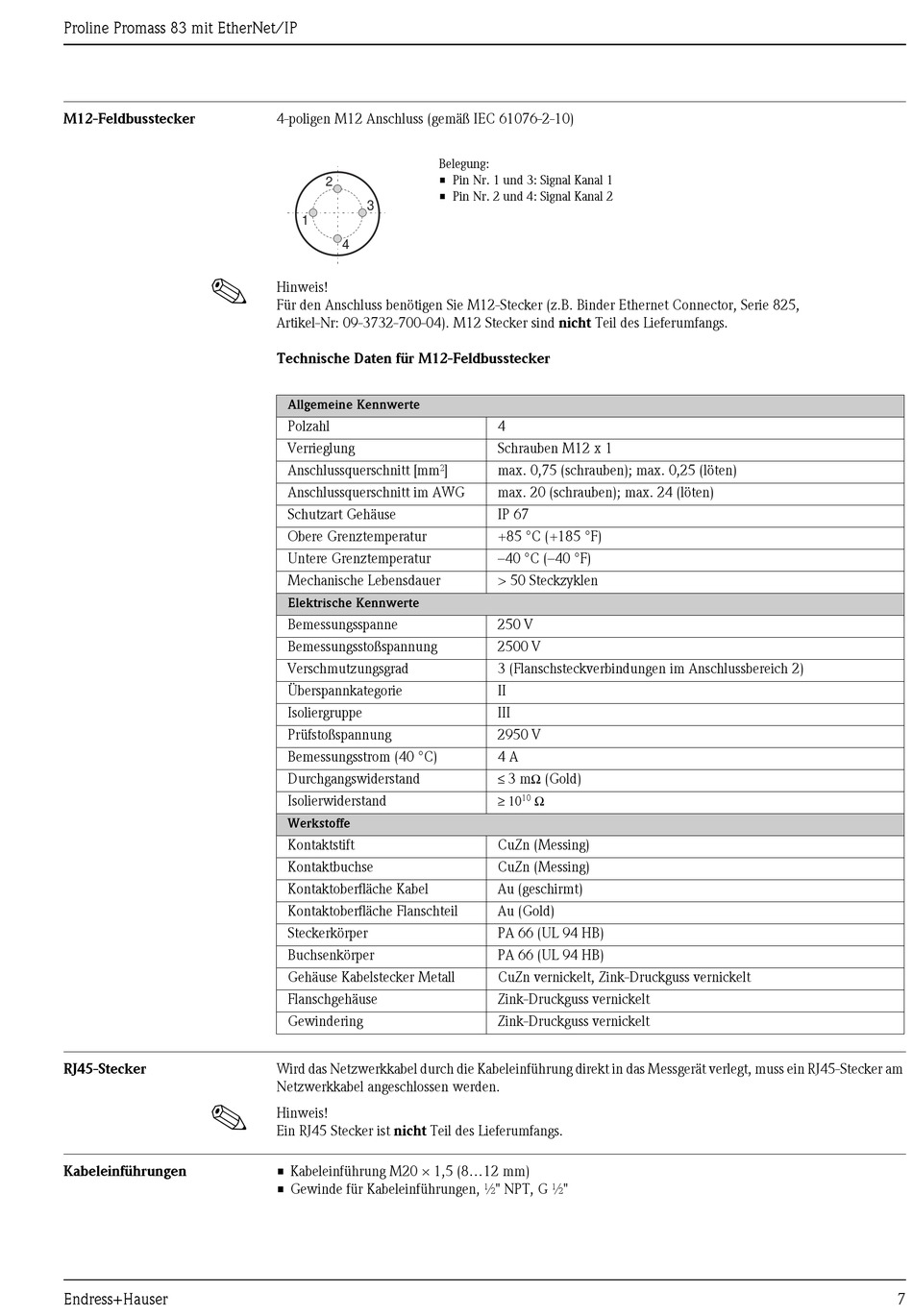

Proline Promass 83 mit EtherNet/IP
M12-Feldbusstecker
!
RJ45-Stecker
!
Kabeleinführungen
Endress+Hauser
4-poligen M12 Anschluss (gemäß IEC 61076-2-10)
Belegung:
• Pin Nr. 1 und 3: Signal Kanal 1
2
• Pin Nr. 2 und 4: Signal Kanal 2
3
1
4
Hinweis!
Für den Anschluss benötigen Sie M12-Stecker (z.B. Binder Ethernet Connector, Serie 825,
Artikel-Nr: 09-3732-700-04). M12 Stecker sind nicht Teil des Lieferumfangs.
Technische Daten für M12-Feldbusstecker
Allgemeine Kennwerte
Polzahl
Verrieglung
Anschlussquerschnitt [mm 2 ]
Anschlussquerschnitt im AWG
Schutzart Gehäuse
Obere Grenztemperatur
Untere Grenztemperatur
Mechanische Lebensdauer
Elektrische Kennwerte
Bemessungsspanne
Bemessungsstoßspannung
Verschmutzungsgrad
Überspannkategorie
Isoliergruppe
Prüfstoßspannung
Bemessungsstrom (40 °C)
Durchgangswiderstand
Isolierwiderstand
Werkstoffe
Kontaktstift
Kontaktbuchse
Kontaktoberfläche Kabel
Kontaktoberfläche Flanschteil
Steckerkörper
Buchsenkörper
Gehäuse Kabelstecker Metall
Flanschgehäuse
Gewindering
Wird das Netzwerkkabel durch die Kabeleinführung direkt in das Messgerät verlegt, muss ein RJ45-Stecker am
Netzwerkkabel angeschlossen werden.
Hinweis!
Ein RJ45 Stecker ist nicht Teil des Lieferumfangs.
• Kabeleinführung M20 × 1,5 (8...12 mm)
• Gewinde für Kabeleinführungen, ½" NPT, G ½"
4
Schrauben M12 x 1
max. 0,75 (schrauben); max. 0,25 (löten)
max. 20 (schrauben); max. 24 (löten)
IP 67
+85 °C (+185 °F)
–40 °C (–40 °F)
> 50 Steckzyklen
250 V
2500 V
3 (Flanschsteckverbindungen im Anschlussbereich 2)
II
III
2950 V
4 A
≤ Ω
3 m (Gold)
≥ 10 Ω
10
CuZn (Messing)
CuZn (Messing)
Au (geschirmt)
Au (Gold)
PA 66 (UL 94 HB)
PA 66 (UL 94 HB)
CuZn vernickelt, Zink-Druckguss vernickelt
Zink-Druckguss vernickelt
Zink-Druckguss vernickelt
7
