Proline Promass 83 mit EtherNet/IP
Messgerät
Dual-Ethernet-Modul
Anschlussvarianten
!
!
Endress+Hauser

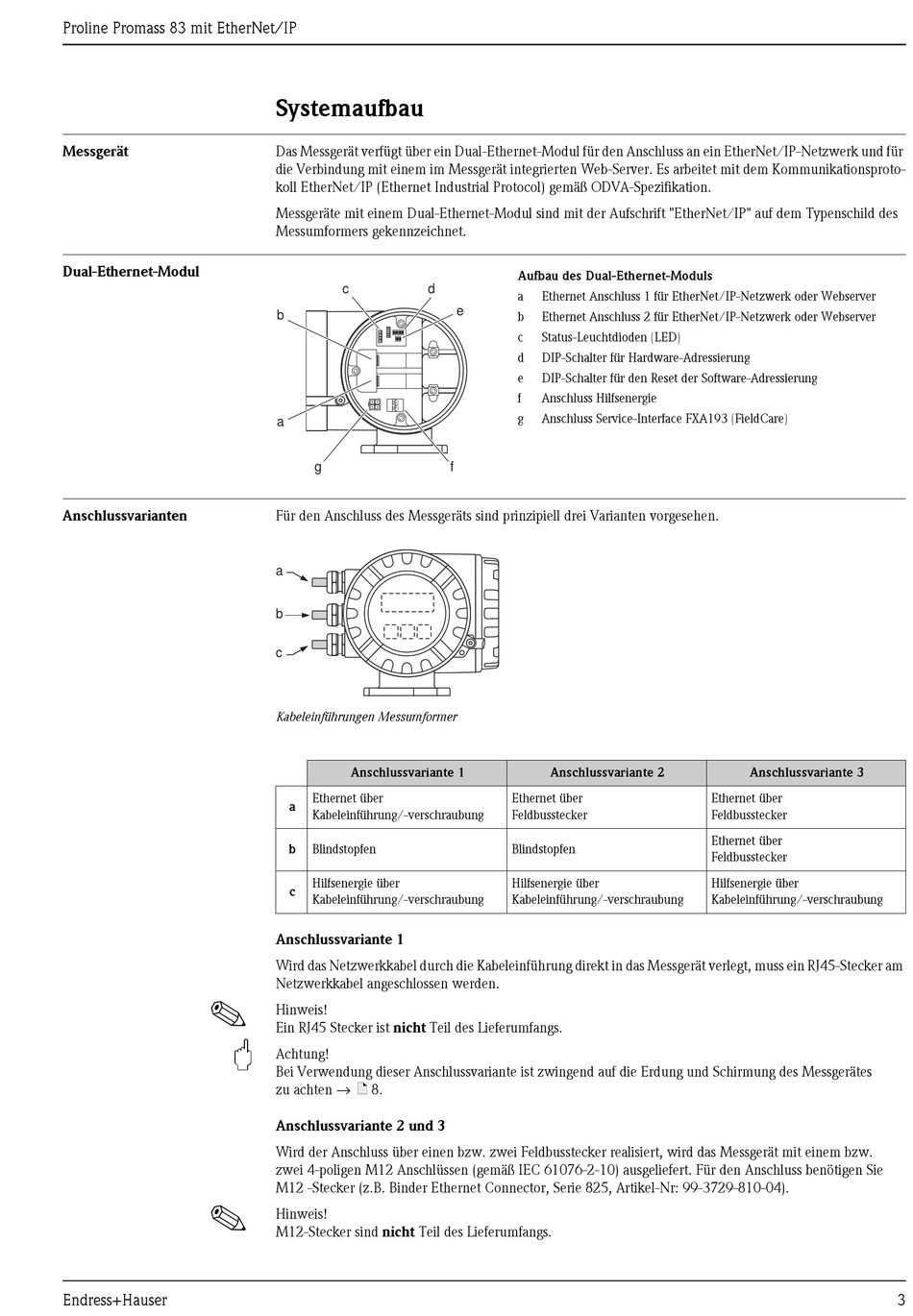

Systemaufbau
Das Messgerät verfügt über ein Dual-Ethernet-Modul für den Anschluss an ein EtherNet/IP-Netzwerk und für
die Verbindung mit einem im Messgerät integrierten Web-Server. Es arbeitet mit dem Kommunikationsproto-
koll EtherNet/IP (Ethernet Industrial Protocol) gemäß ODVA-Spezifikation.
Messgeräte mit einem Dual-Ethernet-Modul sind mit der Aufschrift "EtherNet/IP" auf dem Typenschild des
Messumformers gekennzeichnet.
c
b
a
g
Für den Anschluss des Messgeräts sind prinzipiell drei Varianten vorgesehen.
a
b
c
Kabeleinführungen Messumformer
Anschlussvariante 1
Ethernet über
a
Kabeleinführung/-verschraubung
b Blindstopfen
Hilfsenergie über
c
Kabeleinführung/-verschraubung
Anschlussvariante 1
Wird das Netzwerkkabel durch die Kabeleinführung direkt in das Messgerät verlegt, muss ein RJ45-Stecker am
Netzwerkkabel angeschlossen werden.
Hinweis!
Ein RJ45 Stecker ist nicht Teil des Lieferumfangs.
"
Achtung!
Bei Verwendung dieser Anschlussvariante ist zwingend auf die Erdung und Schirmung des Messgerätes
zu achten → ä 8.
Anschlussvariante 2 und 3
Wird der Anschluss über einen bzw. zwei Feldbusstecker realisiert, wird das Messgerät mit einem bzw.
zwei 4-poligen M12 Anschlüssen (gemäß IEC 61076-2-10) ausgeliefert. Für den Anschluss benötigen Sie
M12 -Stecker (z.B. Binder Ethernet Connector, Serie 825, Artikel-Nr: 99-3729-810-04).
Hinweis!
M12-Stecker sind nicht Teil des Lieferumfangs.
Aufbau des Dual-Ethernet-Moduls
d
a Ethernet Anschluss 1 für EtherNet/IP-Netzwerk oder Webserver
e
b Ethernet Anschluss 2 für EtherNet/IP-Netzwerk oder Webserver
c Status-Leuchtdioden (LED)
d DIP-Schalter für Hardware-Adressierung
e DIP-Schalter für den Reset der Software-Adressierung
f Anschluss Hilfsenergie
g Anschluss Service-Interface FXA193 (FieldCare)
f
Anschlussvariante 2
Ethernet über
Feldbusstecker
Blindstopfen
Hilfsenergie über
Kabeleinführung/-verschraubung
Anschlussvariante 3
Ethernet über
Feldbusstecker
Ethernet über
Feldbusstecker
Hilfsenergie über
Kabeleinführung/-verschraubung
3
