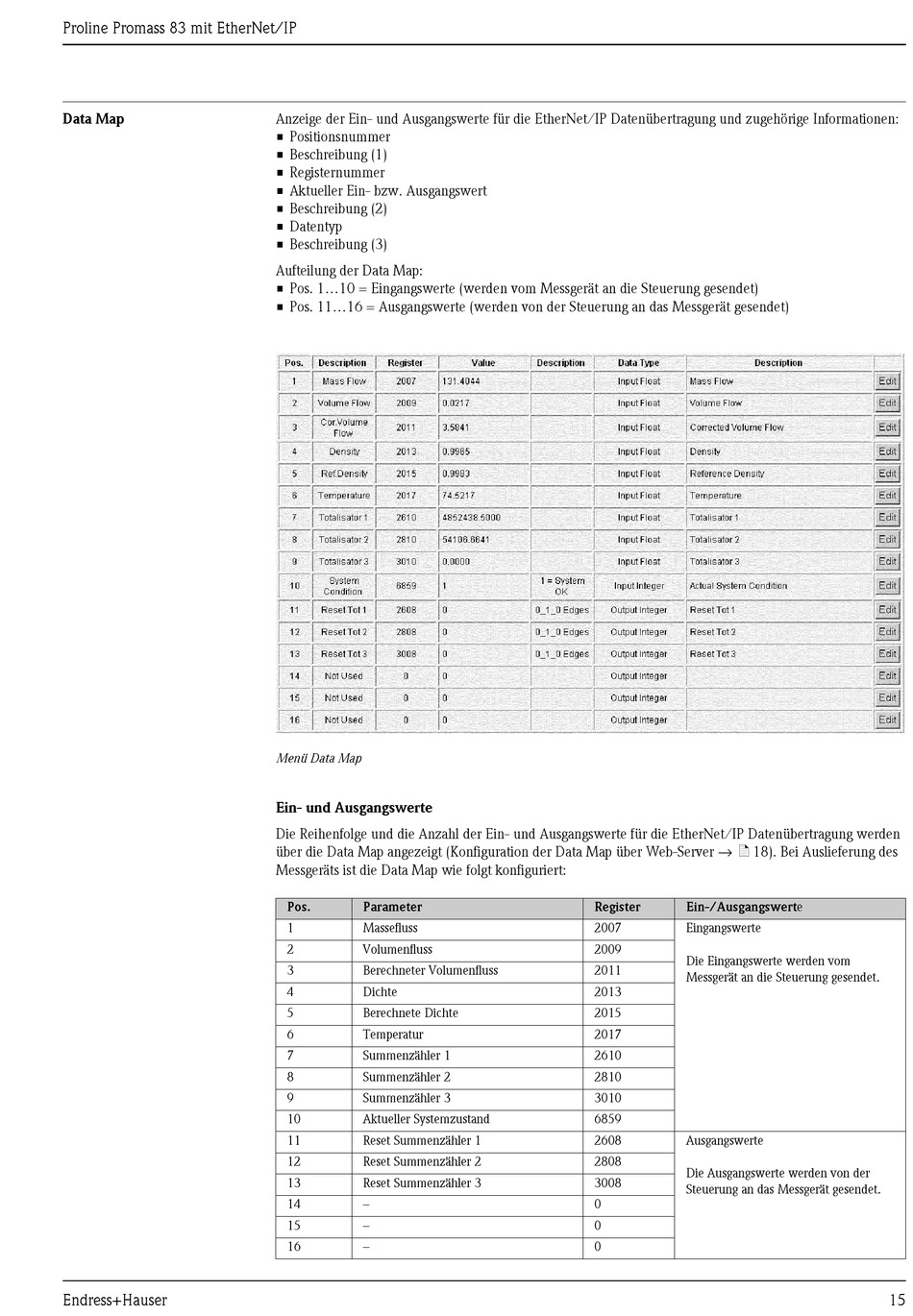

Proline Promass 83 mit EtherNet/IP
Data Map
Endress+Hauser
Anzeige der Ein- und Ausgangswerte für die EtherNet/IP Datenübertragung und zugehörige Informationen:
• Positionsnummer
• Beschreibung (1)
• Registernummer
• Aktueller Ein- bzw. Ausgangswert
• Beschreibung (2)
• Datentyp
• Beschreibung (3)
Aufteilung der Data Map:
• Pos. 1...10 = Eingangswerte (werden vom Messgerät an die Steuerung gesendet)
• Pos. 11...16 = Ausgangswerte (werden von der Steuerung an das Messgerät gesendet)
Menü Data Map
Ein- und Ausgangswerte
Die Reihenfolge und die Anzahl der Ein- und Ausgangswerte für die EtherNet/IP Datenübertragung werden
über die Data Map angezeigt (Konfiguration der Data Map über Web-Server → ä 18). Bei Auslieferung des
Messgeräts ist die Data Map wie folgt konfiguriert:
Pos. Parameter
1 Massefluss
2 Volumenfluss
3 Berechneter Volumenfluss
4 Dichte
5 Berechnete Dichte
6 Temperatur
7 Summenzähler 1
8 Summenzähler 2
9 Summenzähler 3
10 Aktueller Systemzustand
11 Reset Summenzähler 1
12 Reset Summenzähler 2
13 Reset Summenzähler 3
14 –
15 –
16 –
Register Ein-/Ausgangswerte
2007 Eingangswerte
2009
Die Eingangswerte werden vom
2011
Messgerät an die Steuerung gesendet.
2013
2015
2017
2610
2810
3010
6859
2608 Ausgangswerte
2808
Die Ausgangswerte werden von der
3008
Steuerung an das Messgerät gesendet.
0
0
0
