Proline 100 PROFINET
5.2.2
Potenzialausgleich sicherstellen
Promass, Cubemass
Anforderungen
Um eine einwandfreie Messung zu gewährleisten, folgende Punkte beachten:
• Messstoff und Messaufnehmer auf demselben elektrischen Potenzial
• Betriebsinterne Erdungskonzepte
Bei einem Gerät für den explosionsgefährdeten Bereich: Hinweise in der Ex-Dokumenta-
tion (XA) beachten.
Promag E und P
VORSICHT
L
Zerstörung der Elektrode kann zum Komplettausfall des Geräts führen!
‣
Messstoff und Messaufnehmer auf demselben elektrischen Potenzial
‣
Betriebsinterne Erdungskonzepte
‣
Material und Erdung der Rohrleitung
Bei einem Gerät für den explosionsgefährdeten Bereich: Hinweise in der Ex-Dokumenta-
tion (XA) beachten.

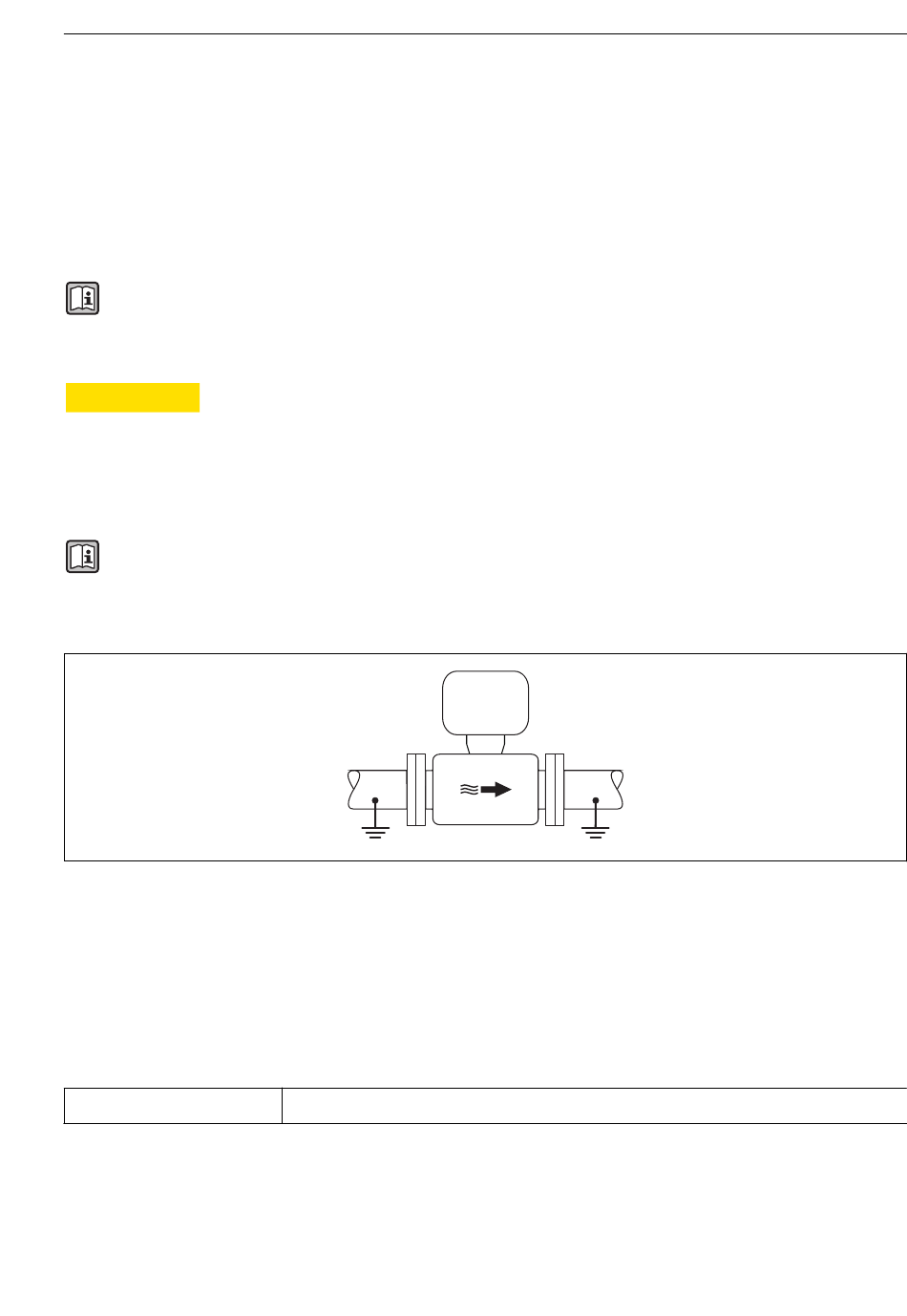

Metallische, geerdete Rohrleitung
4
Potenzialausgleich über Messrohr
Metallische, ungeerdete Rohrleitung ohne Auskleidung
Diese Anschlussart erfolgt auch:
• Bei nicht betriebsüblichem Potenzialausgleich
• Bei vorhandenen Ausgleichsströmen
Erdungskabel
Endress+Hauser
Kupferdraht, mindestens 6 mm
2
(0,0093 in
2
)
Elektrischer Anschluss
A0016315
17
