Endress+Hauser Proline 100 PROFINET Kurzanleitung Seite 18

Elektrischer Anschluss
DN 300
≤

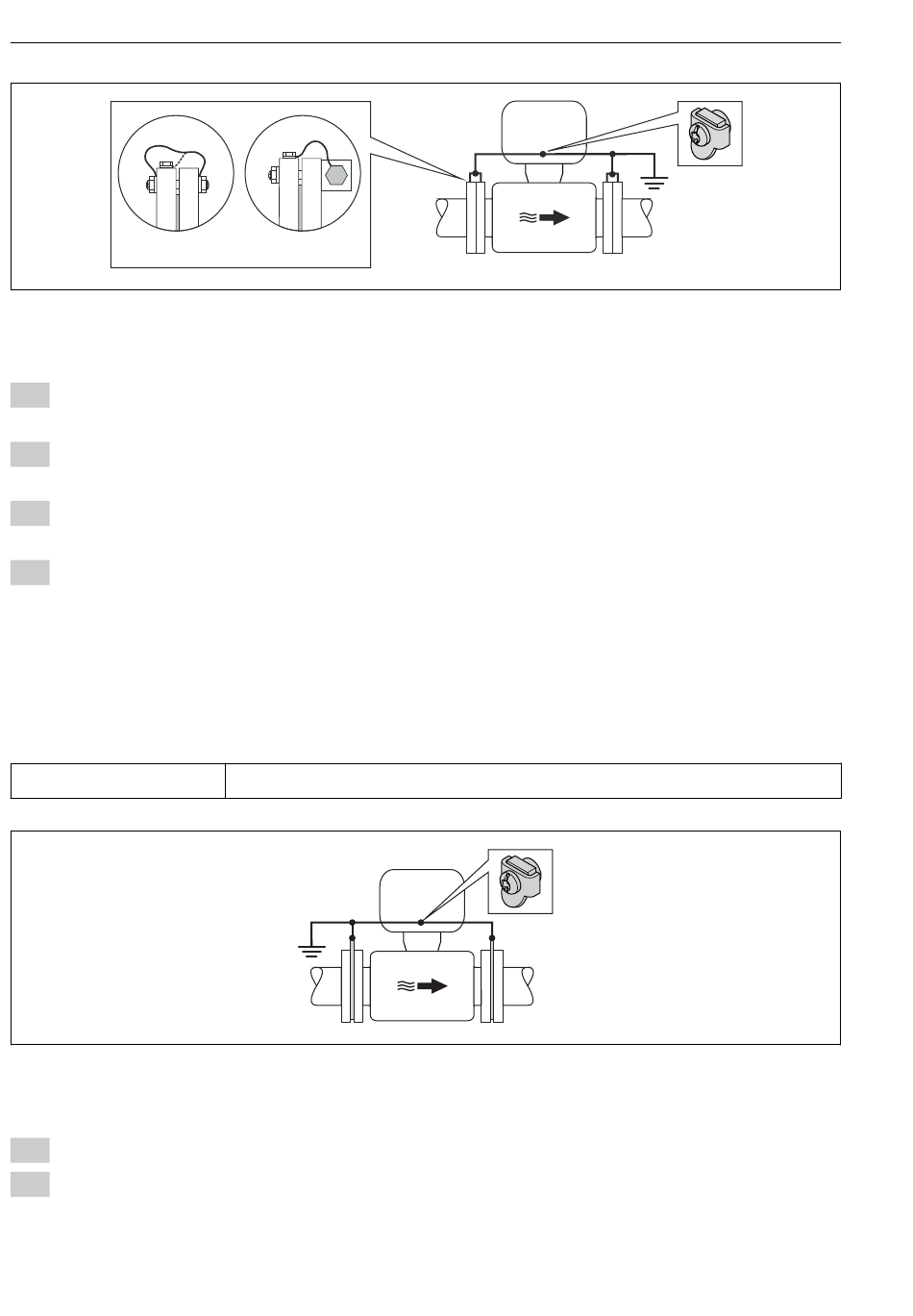

 5 Potenzialausgleich über Erdungsklemme und Rohrleitungsflansche
1. Beide Messaufnehmerflansche über ein Erdungskabel mit dem jeweiligen Rohrlei-
tungsflansch verbinden und erden.
2. Bei DN ≤ 300 (12"): Erdungskabel mit den Flanschschrauben direkt auf die leitfähige
Flanschbeschichtung des Messaufnehmers montieren.
3. Bei DN ≥ 350 (14"): Erdungskabel direkt auf die Transport-Metallhalterung montieren.
Schrauben-Anziehdrehmomente beachten: siehe Kurzanleitung Messaufnehmer.
4. Anschlussgehäuse von Messumformer oder Messaufnehmer über die dafür vorgesehene
Erdungsklemme auf Erdpotenzial legen.
Kunststoffrohrleitung oder isolierend ausgekleidete Rohrleitung
Diese Anschlussart erfolgt auch:
• Bei nicht betriebsüblichem Potenzialausgleich
• Bei vorhandenen Ausgleichsströmen
Erdungskabel
 6 Potenzialausgleich über Erdungsklemme und Erdungsscheiben
1. Erdungsscheiben über das Erdungskabel mit der Erdungsklemme verbinden.
2. Erdungsscheiben auf Erdpotenzial legen.
18
DN 350
≥
Kupferdraht, mindestens 6 mm
2 2
(0,0093 in )
Proline 100 PROFINET
A0016317
A0016318
