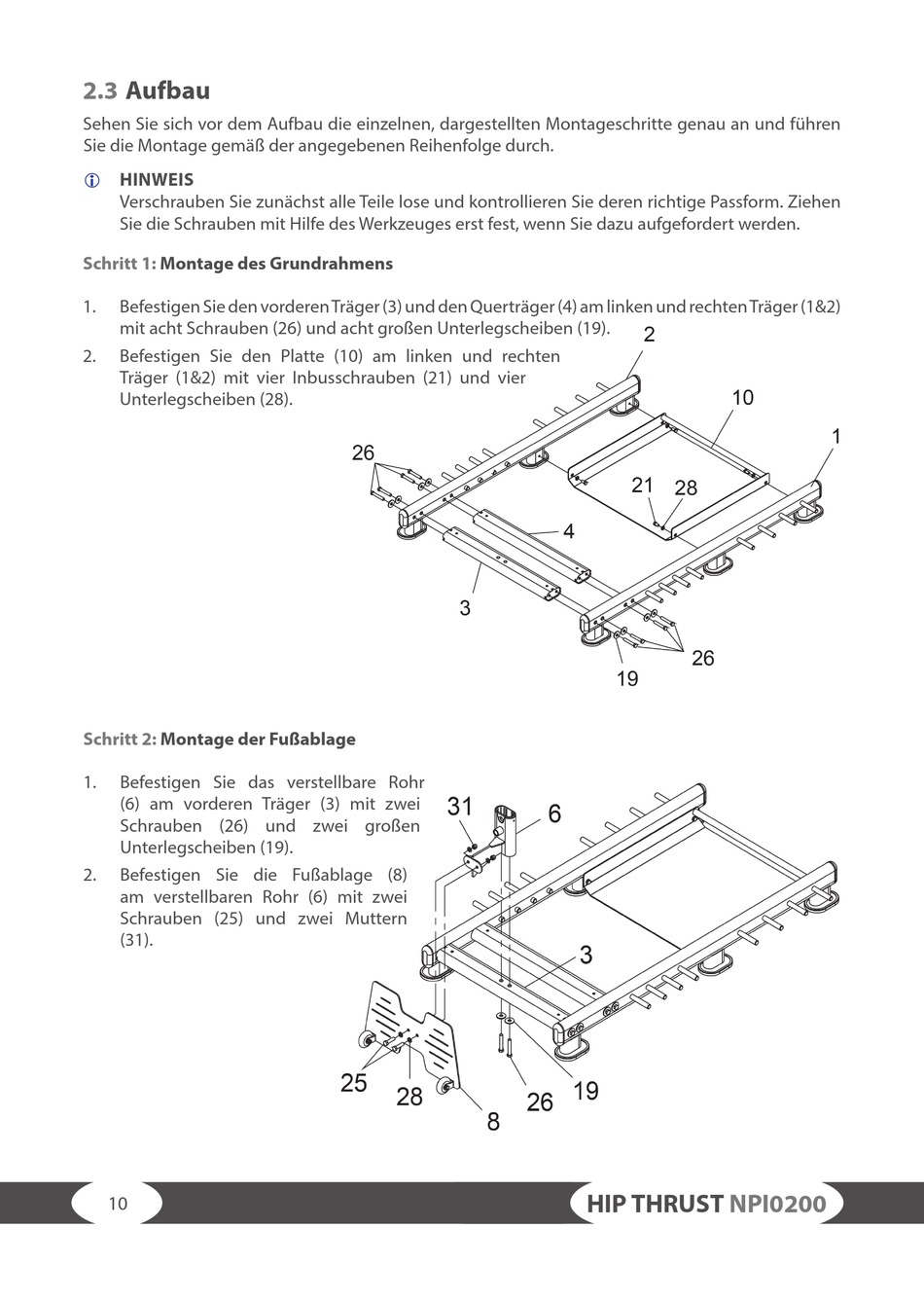

2.3
Aufbau
Sehen Sie sich vor dem Aufbau die einzelnen, dargestellten Montageschritte genau an und führen
Sie die Montage gemäß der angegebenen Reihenfolge durch.
HINWEIS
L
Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform. Ziehen
Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert werden.
Schritt 1:
Montage des Grundrahmens
1.
Befestigen Sie den vorderen Träger (3) und den Querträger (4) am linken und rechten Träger (1&2)
mit acht Schrauben (26) und acht großen Unterlegscheiben (19).
2.
Befestigen Sie den Platte (10) am linken und rechten
Träger (1&2) mit vier Inbusschrauben (21) und vier
Unterlegscheiben (28).
Schritt 2:
Montage der Fußablage
1.
Befestigen Sie das verstellbare Rohr
(6) am vorderen Träger (3) mit zwei
Schrauben (26) und zwei großen
Unterlegscheiben (19).
2.
Befestigen Sie die Fußablage (8)
am verstellbaren Rohr (6) mit zwei
Schrauben (25) und zwei Muttern
(31).
10
HIP THRUST
NPI0200
