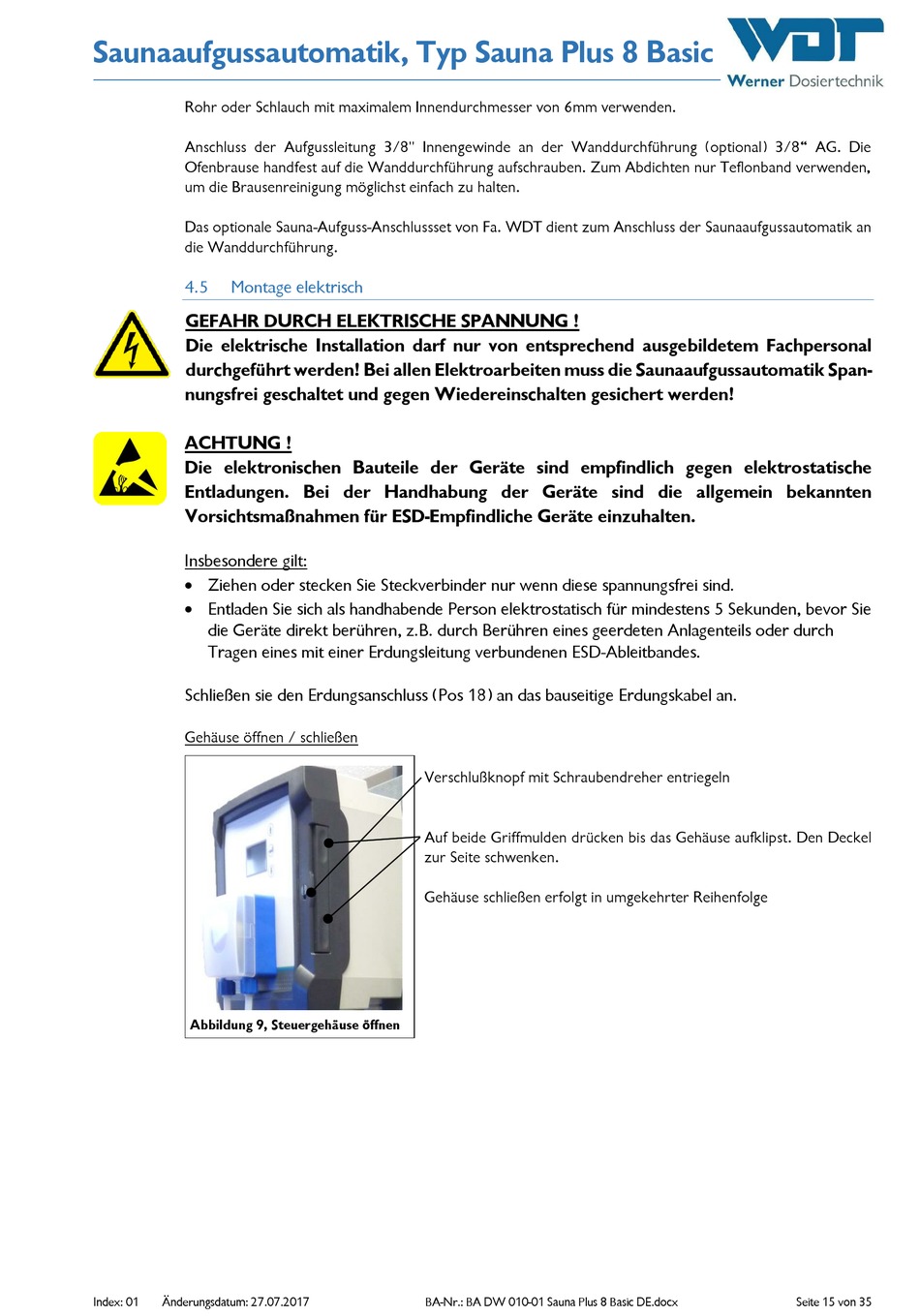

Saunaaufgussautomatik, Typ Sauna Plus 8 Basic
Rohr oder Schlauch mit maximalem Innendurchmesser von 6mm verwenden.
Anschluss der Aufgussleitung 3/8" Innengewinde an der Wanddurchführung (optional) 3/8" AG. Die
Ofenbrause handfest auf die Wanddurchführung aufschrauben. Zum Abdichten nur Teflonband verwenden,
um die Brausenreinigung möglichst einfach zu halten.
Das optionale Sauna-Aufguss-Anschlussset von Fa. WDT dient zum Anschluss der Saunaaufgussautomatik an
die Wanddurchführung.
4.5
Montage elektrisch
GEFAHR DURCH ELEKTRISCHE SPANNUNG !
Die elektrische Installation darf nur von entsprechend ausgebildetem Fachpersonal
durchgeführt werden! Bei allen Elektroarbeiten muss die Saunaaufgussautomatik Span-
nungsfrei geschaltet und gegen Wiedereinschalten gesichert werden!
ACHTUNG !
Die elektronischen Bauteile der Geräte sind empfindlich gegen elektrostatische
Entladungen. Bei der Handhabung der Geräte sind die allgemein bekannten
Vorsichtsmaßnahmen für ESD-Empfindliche Geräte einzuhalten.
Insbesondere gilt:
Ziehen oder stecken Sie Steckverbinder nur wenn diese spannungsfrei sind.
Entladen Sie sich als handhabende Person elektrostatisch für mindestens 5 Sekunden, bevor Sie
die Geräte direkt berühren, z.B. durch Berühren eines geerdeten Anlagenteils oder durch
Tragen eines mit einer Erdungsleitung verbundenen ESD-Ableitbandes.
Schließen sie den Erdungsanschluss (Pos 18) an das bauseitige Erdungskabel an.
Gehäuse öffnen / schließen
Abbildung 9, Steuergehäuse öffnen
Index: 01
Änderungsdatum: 27.07.2017
Verschlußknopf mit Schraubendreher entriegeln
Auf beide Griffmulden drücken bis das Gehäuse aufklipst. Den Deckel
zur Seite schwenken.
Gehäuse schließen erfolgt in umgekehrter Reihenfolge
BA-Nr.: BA DW 010-01 Sauna Plus 8 Basic DE.docx
Seite 15 von 35
