Saunaaufgussautomatik, Typ Sauna Plus 8 Basic
Ein Zurückdrücken von Wasser bzw. ein Leerlaufen der Dosierleitung wird
durch den Einbau eines kombinierten federbelasteten Rückschlag- und
Dosierventils sicher vermieden. Der Ventilkörper besteht komplett aus
Edelstahl, Schlauchanschluss 4x1mm (Winkelform) - Gewinde 3/8" AG.
Der Öffnungsdruck beträgt 0,69barÜ.
ACHTUNG !
Die Zusammensetzung der Duftstoffe ist unterschiedlich. Dadurch kann sich die Le-
bensdauer des Schlauches in den Duftstoffpumpen verkürzen. Prüfen Sie deshalb die
Duftstoffpumpen regelmäßig laut Wartungsplan, bzw. bei jedem auffüllen des Duftstoffes.
3.2.2
Steuereinheit
Die Steuereinheit besteht aus einem Gehäuse mit Schutzklasse IP64. Dort sind die elektronischen Bauteile
eingebaut. An der Steuereinheit können die Betriebsparameter eingestellt werden.
Durch das Aktivieren der Einschaltverzögerung kann eine Verzögerungszeit für den ersten Saunaaufguss
eingestellt werden. Dies verhindert dass sich der Duftstoff auf dem kalten Saunaofen ansammeln und bei
späterem Aufheizen entflammen kann.
3.2.3
Verrohrung und Armaturen
Die Verrohrung der Saunaaufgussautomatik besteht aus einem Absperrkugelhahn (9), einem Schmutzfilter
(8) und einer Sicherungskombination (3), welche die Vorschrift DIN EN 1717 bei leerlaufender Aufgusslei-
tung erfüllt, damit kein Wasser in die Wasserversorgung zurückgesaugt werden kann. Des Weiteren besteht
die Verrohrung aus einem Absperr-Magnetventil (4), sowie einem Druckschalter (5) zur Drucküberwachung.
3.2.4
Ofenbrause (Serie)
Zum Serien-Lieferumfang gehört eine Ofenbrause, bestehend aus einem
Edelstahlrohr d18x200mm mit Bohrungen, die das Wasser auf den Ofen-
steinen verteilen. Die Ofenbrause hat einen 3/8" Innengewindeanschluss.
3.2.5
Wanddurchführung (Option)
Zur Montage und sicheren Befestigung der Ofenbrause bieten wir
unterschiedliche Wanddurchführungen mit 3/8" AG Gewindeanschluss
aus Edelstahl an. siehe Abschnitt 3.1 Lieferumfang / Zubehör.
Standardmaße:
Länge vor dem Flansch: 190mm
Länge hinter dem Flansch: 90mm
Flanschdurchmesser: 60mm
3.2.6
Verlängerung (Option)
Zur Montage und sicheren Befestigung der Ofenbrause bieten wir
unterschiedliche Verlängerungen mit Gewindeanschluss 3/8"x120mm IG-
AG aus Edelstahl an. siehe Abschnitt 3.1 Lieferumfang / Zubehör.
Index: 01
Änderungsdatum: 27.07.2017
BA-Nr.: BA DW 010-01 Sauna Plus 8 Basic DE.docx

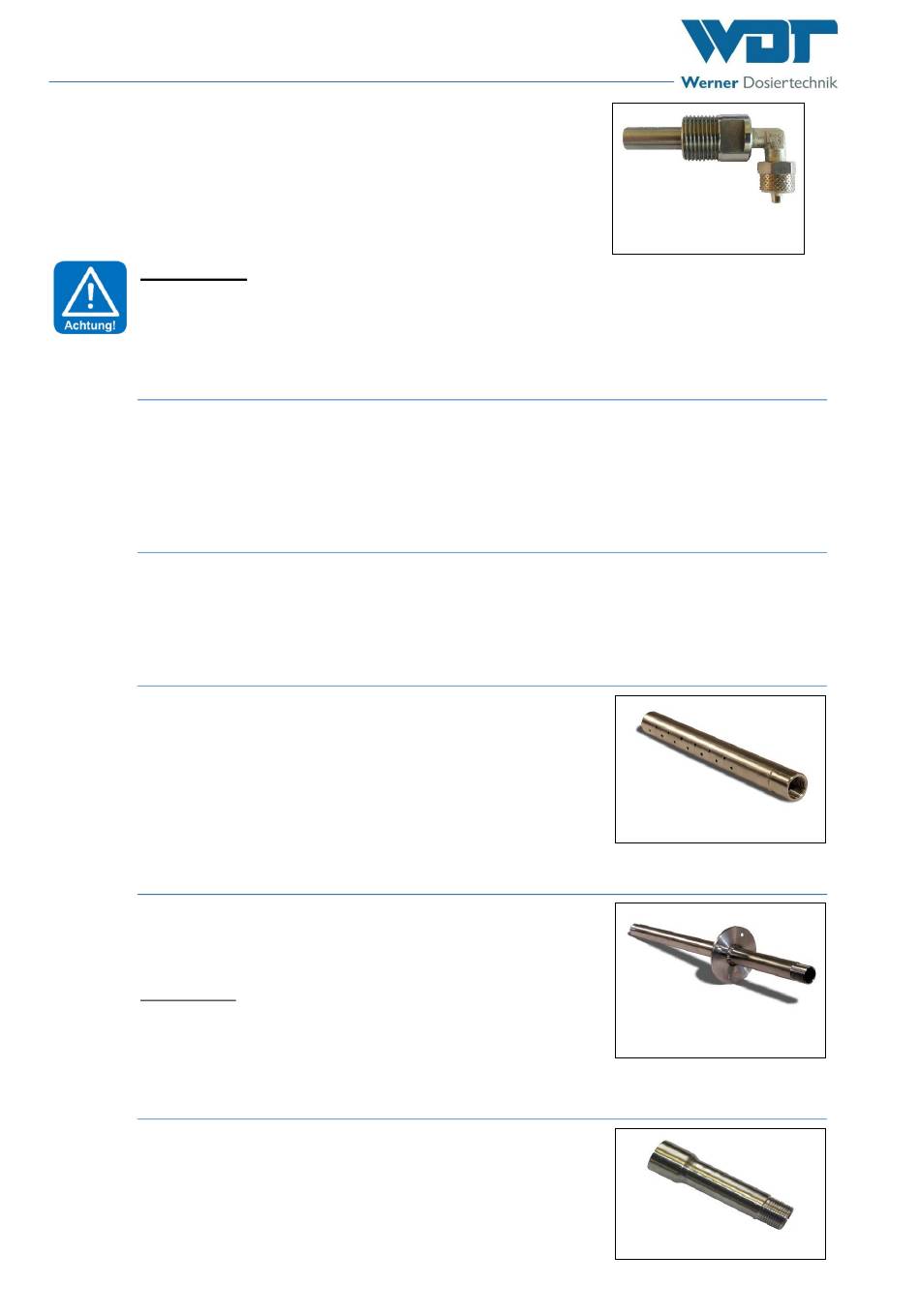

Abbildung 3, Rückschlag- und
Dosierventil
Abbildung 4, Ofenbrause (Serie)
Abbildung 5, Beispiel einer Wand-
durchführung für die Ofenbrause
Abbildung 6, Verlängerung
Seite 10 von 35
